پنجره‌های گوه‌ای ژرمانیم

پنجره‌های گوه‌ای ژرمانیم (Ge)

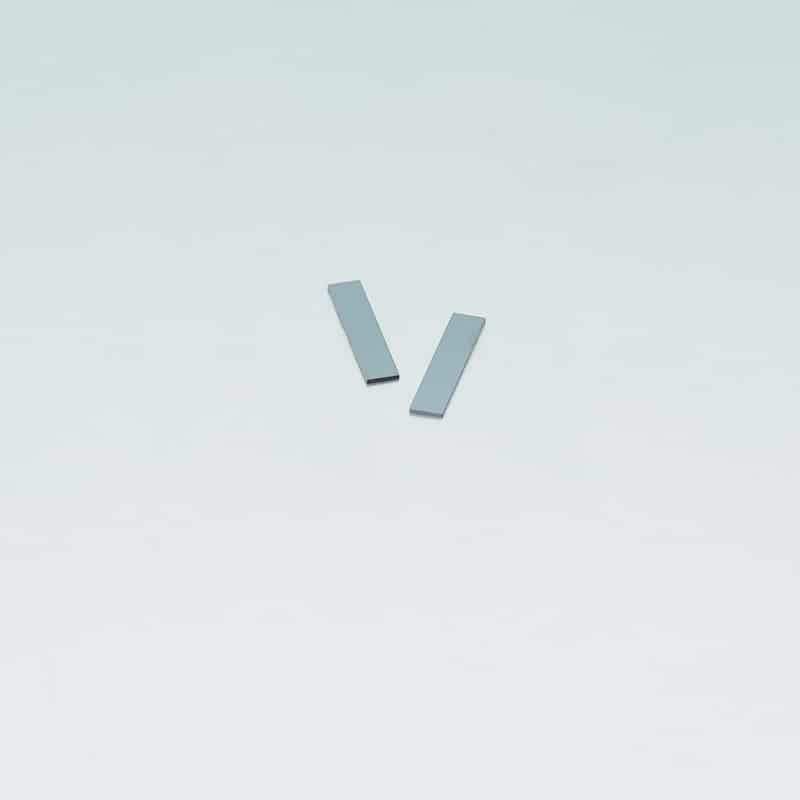

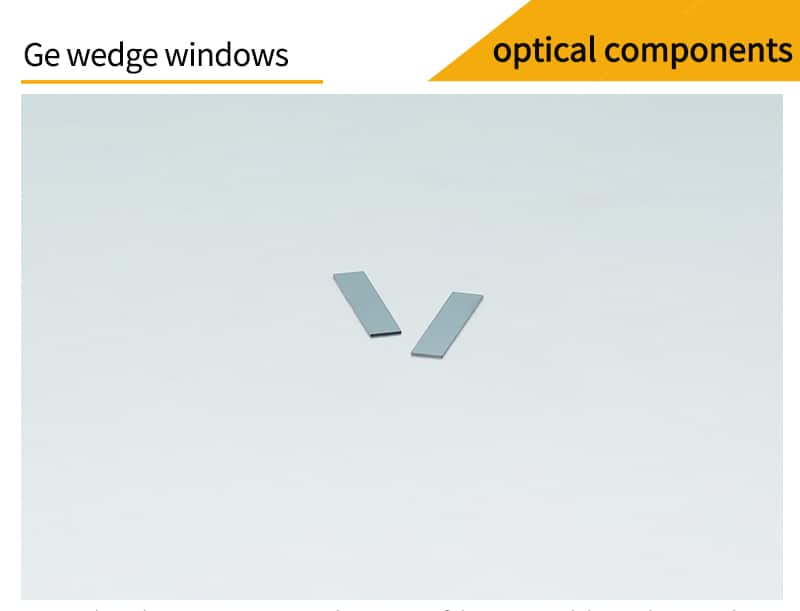

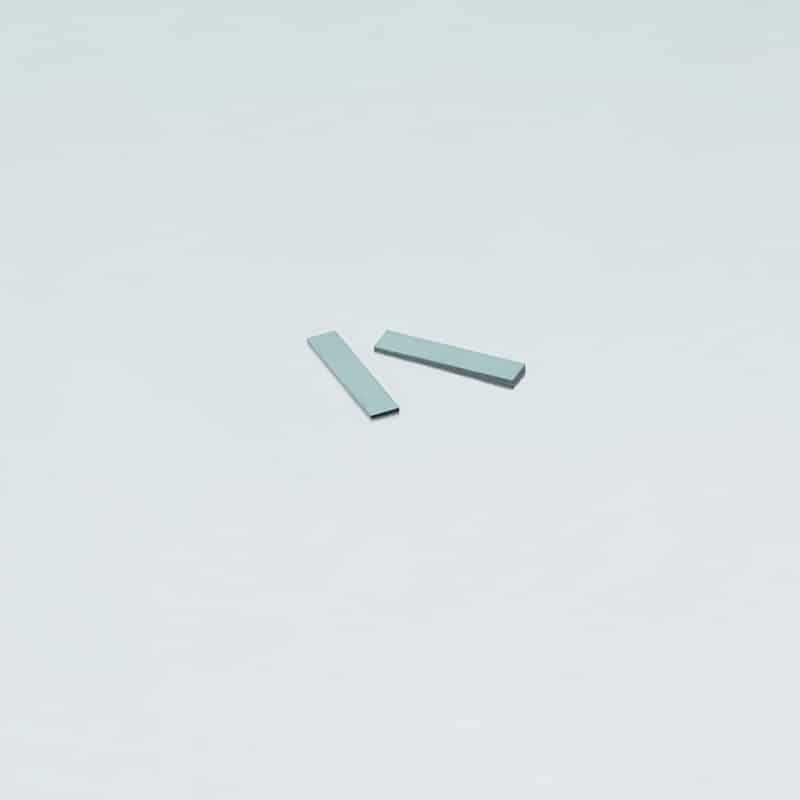

پنجره‌های گوه‌ای دارای دو سطح با زاویه انحنای مشخص هستند که با جلوگیری از موازی بودن سطوح، دو مشکل اساسی را حل می‌کنند:

1. حذف اثر تداخل (اتالون): ناشی از بازتاب‌های متوالی در پنجره‌های موازی

2. جلوگیری از بازخورد نوری: در حفره‌های تشدید لیزر که موجب ناپایداری خروجی و پرش مُد می‌شود

این پنجره‌ها پرتو ورودی را با زاویه‌ای مشخص منحرف می‌کنند و در صورت استفاده جفتی، امکان تنظیم جهت پرتو خروجی در محدوده مخروطی حول محور پرتو ورودی فراهم می‌شود.

ویژگی‌های ژرمانیم اپتیکی

• محدوده انتقال: پوشش دو باند 3-5μm و 8-12μm

• مزایای کلیدی:

  • استحکام مکانیکی بالا

  • پایداری شیمیایی

  • مقاوم در برابر رطوبت

• کاربردهای اصلی:

  • لنزها و پنجره‌های سیستم‌های تصویربرداری حرارتی

  • پنجره‌های لیزر CO₂ کم‌توان

ملاحظات کیفی:

• نیاز به قطر کافی، ضریب عبور بالا

• یکنواختی ضریب شکست

• مقرون‌به‌صرفه بودن

توانایی‌های تولیدی

• ابعاد:

  • قطر: 2 تا 300 میلی‌متر

  • ضخامت: 0.12 تا 60 میلی‌متر

• دقت سطح: 20-10 (1/10 طول موج @ 633nm)

فرآیندهای پرداخت:

1. پرداخت دیسک ژله‌ای

2. پرداخت سرعت بالا

3. پرداخت حلقوی

4. پرداخت CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• گونیومتر 15 ثانیه‌ای

• سیستم سنترینگ UV

پوشش‌های قابل ارائه:

• ضدبازتاب (MgF₂, UV-AR)

• پوشش‌های طیفی (VIS-NIR, NIR I/II)

• پوشش‌های تخصصی (SWIR, YAG-BBAR)

این محصولات با استانداردهای دقیق برای کاربردهای حساس مادون قرمز تولید می‌شوند.

پنجره‌های اپتیکی ژرمانیم (Ge)

تعریف و کاربرد:
پنجره‌های اپتیکی صفحاتی از جنس شیشه‌های نوری هستند که پس از فرآیندهای سنگ‌زنی و پرداخت به دو سطح کاملاً موازی تبدیل می‌شوند. این قطعات به عنوان محافظ برای تجهیزات زیر به کار می‌روند:

• حسگرهای الکترونیکی

• لنزهای اپتیکی

• دستگاه‌های لیزری

ویژگی‌های ژرمانیم اپتیکی:

• محدوده انتقال مادون قرمز گسترده (دو باند 3-5μm و 8-12μm)

• استحکام مکانیکی بالا

• پایداری شیمیایی مناسب

• مقاوم در برابر رطوبت

کاربردهای اصلی:

1. سیستم‌های تصویربرداری حرارتی

2. پنجره‌های لیزر CO₂ کم‌توان

3. تجهیزات طیف‌سنجی مادون قرمز

توانایی‌های تولیدی شرکت:
ما قادر به تأمین پنجره‌های ژرمانیم در ابعاد و اندازه‌های مختلف هستیم. این محصولات با ویژگی‌های زیر تولید می‌شوند:

• کیفیت سطح بالا (پرداخت دقیق)

• موازی بودن سطوح با دقت زیاد

• ضریب عبور بهینه در محدوده مادون قرمز

مزایای کلیدی:

• کاهش تلفات نوری

• محافظت مؤثر از تجهیزات حساس

• عملکرد پایدار در محیط‌های مختلف

این پنجره‌ها برای کاربردهای تخصصی در حوزه مادون قرمز که نیاز به کیفیت اپتیکی بالا دارند، طراحی و تولید می‌شوند.

پنجره‌های نوری (اپتیکی)
پنجره‌های نوری صفحاتی از جنس شیشه‌های اپتیکی هستند که پس از فرآیند سمباده‌زنی و صیقل‌کاری، به دو سطح موازی نسبت به یکدیگر تبدیل می‌شوند. این قطعات عمدتاً به‌عنوان محافظ برای حسگرهای الکترونیکی، لنزهای اپتیکی و هدهای پردازش لیزری مورد استفاده قرار می‌گیرند.

ملاحظات انتخاب پنجره نوری:
در انتخاب پنجره‌های نوری، باید به ویژگی‌های انتقال نور ماده (مثل طیف عبوری و ضریب شکست) و همچنین خواص مکانیکی آن (مانند مقاومت در برابر فشار و دما) توجه کرد.

پارامترهای کلیدی پنجره‌های نوری:

• ضریب انتقال نور (Transmission)

• کیفیت سطح (Surface Quality)

• ضخامت (Thickness)

• موازی بودن سطوح (Parallelism)

• جنس ماده پایه (Substrate Material)

انتخاب این پارامترها باید بر اساس نیازهای کاربردی خاص انجام شود تا عملکرد مطلوب در سیستم‌های اپتیکی، لیزری یا حفاظتی تضمین گردد.

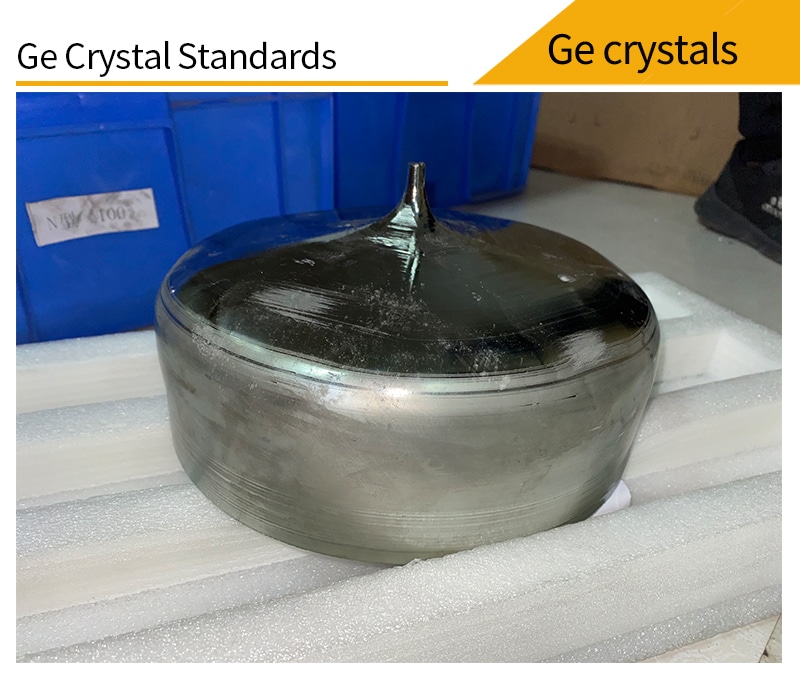

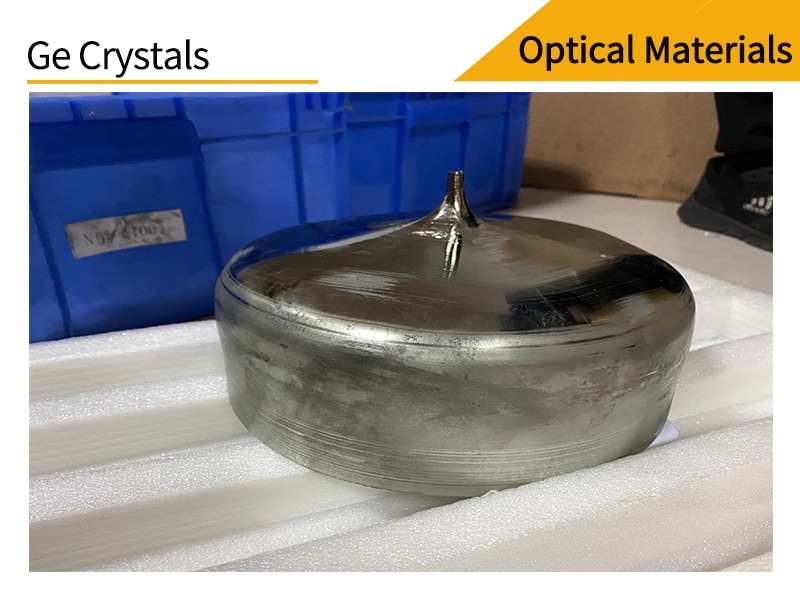

بلور ژرمانیوم با گرید اپتیکی
بلور ژرمانیوم با کیفیت اپتیکی یکی از پرکاربردترین مواد برای عبور نور مادون‌قرمز است. این ماده به‌دلیل استحکام مکانیکی بالا، جذب رطوبت کم و خواص شیمیایی پایدار، گزینه‌ای ایده‌آل برای ساخت لنزها و پنجره‌های اپتیکی مادون‌قرمز محسوب می‌شود. کاربردهای اصلی آن شامل دوربین‌های تصویربرداری حرارتی (ترمال) و پنجره‌های لیزر CO2 با توان پایین است.

ملاحظات کاربردی:
بااین‌حال، استفاده بهینه از بلور ژرمانیوم مستلزم رعایت چند شرط اساسی است:

• قطر کافی برای پوشش نیازهای اپتیکی

• ضریب انتقال نور بالا در محدوده مادون‌قرمز

• یکنواختی ضریب شکست در سطح مطلوب

• هزینه تولید مقرون‌به‌صرفه

این ویژگی‌ها تضمین می‌کنند که ژرمانیوم کارایی لازم را در سیستم‌های پیشرفته اپتیکی و لیزر داشته باشد.

پنجره‌های اپتیکی
پنجره‌های اپتیکی صفحاتی از جنس شیشه‌های اپتیکی هستند که پس از پرداخت و صیقل کاری به دو سطح کاملاً موازی تبدیل می‌شوند. این قطعات عمدتاً به عنوان محافظ برای حسگرهای الکترونیکی، لنزهای اپتیکی و هدهای پردازش لیزر مورد استفاده قرار می‌گیرند.

معیارهای انتخاب پنجره اپتیکی:
در انتخاب پنجره‌های اپتیکی باید به دو ویژگی کلیدی توجه کرد:

1. ویژگی‌های انتقال نور ماده

2. خواص مکانیکی

پارامترهای مهم پنجره‌های اپتیکی:

• ضریب انتقال نور (Transmission)

• کیفیت سطح (Surface Quality)

• ضخامت (Thickness)

• میزان موازی بودن سطوح (Parallelism)

• جنس ماده پایه (Substrate Material)

این پارامترها بسته به کاربرد خاص قابل تنظیم و انتخاب هستند.

ویژگی‌های ژرمانیوم:
ژرمانیوم در برابر هوا، آب، بازها و بسیاری از اسیدها واکنش‌پذیر نیست (خنثی است). با این حال، ویژگی‌های نوری آن به شدت تحت تأثیر دما قرار می‌گیرد:

• با افزایش دما، ضریب انتقال نور کاهش می‌یابد.

• در دمای 100 درجه سانتیگراد، ژرمانیوم تقریباً کدر می‌شود.

• در دمای 200 درجه سانتیگراد، این ماده به کلی نور را از خود عبور نمی‌دهد (کاملاً کدر می‌شود).

این حساسیت دمایی باید در کاربردهای حساس به دما، به ویژه در سیستم‌های اپتیکی مادون قرمز، مد نظر قرار گیرد.

پوشش‌های اپتیکی (Optical Coatings)

پوشش‌دهی اپتیکی به فرآیند اعمال لایه‌های نازک شفاف از مواد الکترولیتی یا فلزی بر روی سطح زیرلایه به روش‌های فیزیکی یا شیمیایی اطلاق می‌شود. هدف از این فرآیند، تغییر ویژگی‌های بازتاب و عبور نور از سطح مواد برای دستیابی به نیازهای مختلف اپتیکی است.

اهداف اصلی پوشش‌دهی اپتیکی:

• کاهش یا افزایش بازتاب سطحی

• ایجاد خاصیت تفکیک پرتو (Beam Splitting)

• جداسازی رنگی (Color Separation)

• فیلتراسیون نوری (Light Filtering)

• ایجاد پلاریزاسیون (Polarization)

انواع پوشش‌های اپتیکی قابل ارائه:

1. پوشش‌های ضد بازتاب (Anti-Reflective Coatings)

2. پوشش‌های بازتاب بالا (High-Reflective Coatings)

3. پوشش‌های طیفی (Spectral Coatings)

4. پوشش‌های فلزی (Metallic Coatings)

پوشش‌های ضد بازتاب پهن‌باند:
این پوشش‌ها برای محدوده‌های مختلف طیفی شامل:

• طیف فرابنفش (UV)

• محدوده مرئی (Visible)

• فروسرخ نزدیک (NIR)

• فروسرخ میانی (Mid-IR)

طراحی و اعمال این پوشش‌ها با توجه به نیازهای خاص هر کاربرد و با استفاده از تکنیک‌های پیشرفته پوشش‌دهی انجام می‌پذیرد.

استانداردهای مواد

جنس ماده:
ژرمانیوم تک‌بلور با ترکیب شیمیایی Ge

درجه خلوص:

• شمش‌های پلی‌کریستال ژرمانیوم مورد استفاده برای رشد بلور باید مطابق با استاندارد GB/T11071 باشند.

• خلوص ماده باید حداقل ۹۹.۹۹۹۹% (۶N) باشد.

• مقاومت الکتریکی باید حداقل ۵۰ اهم-سانتی‌متر باشد.

روش رشد:
روش چکرالسکی (CZ)

کیفیت بلورینگی:

• نباید هیچ گونه مرزدانه (grain boundaries)، دوقلویی (twins) یا حفره‌ای در دیواره‌های جانبی و سطوح انتهایی بلور مشاهده شود.

کیفیت ظاهری:

• سطح دیواره‌های جانبی باید سطح طبیعی بلور باشد.

• سطوح انتهایی می‌توانند سطح برش‌خورده یا سطح طبیعی باشند.

• هیچ گونه آلودگی، تراشه، ترک یا خط و خش در دیواره‌های جانبی و سطوح انتهایی مجاز نیست.

جهت‌گیری بلور:
بلورهای ژرمانیوم در دو جهت‌گیری زیر تولید می‌شوند:

• <۱۰۰>

• <۱۱۱>

انواع رسانایی:
بلورهای ژرمانیوم در دو نوع زیر موجود هستند:

• نوع N

• نوع P

مواد دوپانت:

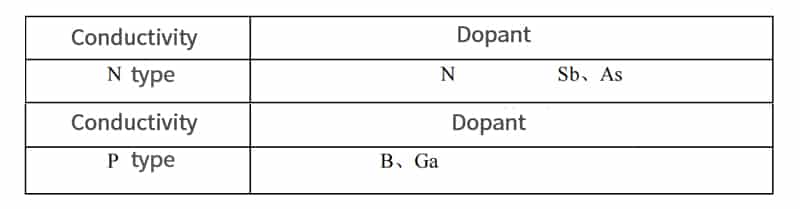

مواد دوپان مورد استفاده برای بلور ژرمانیوم در جدول زیر نشان داده شده است.

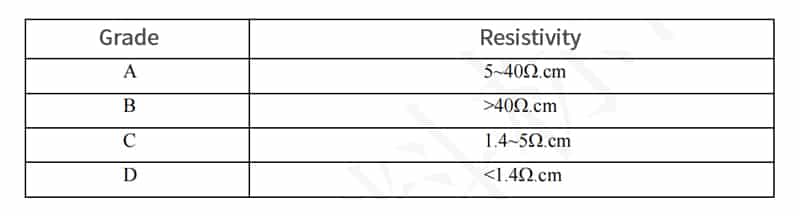

مقاومت الکتریکی (رسانایی):

مقاومت الکتریکی در بلور ژرمانیوم با اندازه‌گیری مقاومت در سطوح ابتدایی و انتهایی بلور مشخص می‌شود. این پارامتر به دسته‌های زیر تقسیم‌بندی می‌گردد:

دسته‌بندی مقاومت الکتریکی:

1. مقاومت پایین (Low Resistivity):

   • محدوده: کمتر از 10 اهم-سانتی‌متر

   • کاربرد: قطعات الکترونیکی پرسرعت

2. مقاومت متوسط (Medium Resistivity):

   • محدوده: 10 تا 30 اهم-سانتی‌متر

   • کاربرد: سنسورها و آشکارسازها

3. مقاومت بالا (High Resistivity):

   • محدوده: 30 تا 50 اهم-سانتی‌متر

   • کاربرد: تجهیزات اپتیکی و لیزر

4. مقاومت بسیار بالا (Ultra High Resistivity):

   • محدوده: بیشتر از 50 اهم-سانتی‌متر

   • کاربرد: سیستم‌های مخابراتی و کوانتومی

ملاحظات اندازه‌گیری:

• اندازه‌گیری مقاومت باید در دمای استاندارد 25 درجه سانتیگراد انجام شود.

• اختلاف مقاومت بین سطح ابتدایی و انتهایی نباید از 5% تجاوز کند.

• روش اندازه‌گیری مطابق با استاندارد ASTM F76 انجام می‌شود.

ضریب جذب نوری:
ضریب جذب بلور ژرمانیوم باید در طول‌موج‌های مشخص، مقادیر زیر را داشته باشد:

• حداکثر ۰٫۰۱ سانتی‌متر معکوس (cm⁻¹) در طول‌موج ۳ میکرومتر

• حداکثر ۰٫۰۳ سانتی‌متر معکوس (cm⁻¹) در طول‌موج ۱۰٫۶ میکرومتر

ضریب شکست:
مقادیر ضریب شکست باید مطابق با جدول زیر باشد:

ملاحظات فنی:

1. مقادیر ضریب جذب در دمای ۲۵ درجه سانتیگراد اندازه‌گیری می‌شوند.

2. دقت اندازه‌گیری ضریب شکست باید در حد ±۰٫۰۰۱ باشد.

3. این مشخصات برای بلورهای با جهت‌گیری <۱۱۱> و خلوص ۶N معتبر است.

تک‌بلور (Monocrystalline)

ویژگی‌های ظاهری:

• در بررسی بصری تحت نور روز و با چشم غیرمسلح:

  • هیچ گونه مرزدانه (grain boundaries) قابل مشاهده نیست

  • هیچ نوار یا خطوطی شبیه به بافت سبدبافی (wicker-like stripes) روی سطح بلور دیده نمی‌شود

ملاحظات کنترل کیفی:

1. بازرسی باید در شرایط نور طبیعی روز انجام شود

2. سطح بلور باید عاری از هرگونه ناهمگونی ساختاری باشد

3. این مشخصات برای بلورهای با کیفیت اپتیکی الزامی است

تذکر مهم:
وجود هرگونه ناهمگونی در سطح بلور می‌تواند نشان‌دهنده نقص در فرآیند رشد بلور بوده و بر خواص اپتیکی ماده تأثیر منفی بگذارد.

زیربلور (Sub-crystal)

ویژگی‌های ظاهری:

• در بررسی بصری با چشم غیرمسلح و تحت نور روز:

  • نوارهای بیدمانند (willow stripes) روی سطح بلور مشاهده می‌شوند

  • مساحت تحت پوشش این نوارها کمتر از ۱/۶ قطر انتهایی بلور است

پس از پرداخت سطحی:

• نوارهای بیدمانند کاملاً محو شده و قابل مشاهده نیستند

ملاحظات فنی:

1. این ویژگی‌ها مربوط به بلورهایی با کیفیت نوری متوسط است

2. محدودیت مساحت نوارها (کمتر از ۱/۶ سطح) تضمین کننده کیفیت پایه‌ای ماده است

3. پرداخت سطحی قادر به حذف کامل این ناهنجاری‌های ظاهری می‌باشد

تذکر:
وجود این نوارها در حالت پرداخت نشده نشانگر نقص‌های ساختاری جزئی در فرآیند رشد بلور است، اما پس از پرداخت، ماده برای کاربردهای نوری با دقت متوسط مناسب خواهد بود.

چندبلوری (پلی‌کریستال)

ویژگی‌های ظاهری:

• در بررسی بصری با چشم غیرمسلح و تحت نور روز:

  • خطوط مرزدانه‌ای (crystal boundary lines) که کاملاً در سراسر نمونه نفوذ کرده‌اند، روی سطح بلور مشاهده می‌شوند

  • اختلاف واضحی در میزان تیرگی و روشنی بین دو طرف خطوط مرزدانه وجود دارد

خصوصیات ساختاری:

1. مرزدانه‌ها به صورت خطوط کاملاً مشخص و ممتد دیده می‌شوند

2. کنتراست نوری قابل توجه بین نواحی مجاور مرزدانه‌ها وجود دارد

3. این ویژگی نشان‌دهنده وجود دانه‌های بلوری متعدد با جهت‌گیری‌های متفاوت است

ملاحظات:

• این ساختار برای کاربردهای اپتیکی باکیفیت مناسب نیست

• نمونه‌های پلی‌کریستال معمولاً در کاربردهای غیراپتیکی یا با دقت پایین استفاده می‌شوند

• تفاوت در میزان بازتاب نور در دو طرف مرزدانه‌ها ناشی از تفاوت در جهت‌گیری بلوری دانه‌های مجاور است

مواد اپتیکی و ویژگی‌های آنها

1. شیشه اپتیکی N-BK7:

• پرکاربردترین شیشه اپتیکی برای تولید قطعات باکیفیت

• عبوردهی عالی در محدوده مرئی تا فروسرخ نزدیک (350-2000 نانومتر)

• کاربردهای گسترده در تلسکوپ‌ها، سیستم‌های لیزری و …

• گزینه‌ای اقتصادی زمانی که مزایای سیلیکای ذوب‌شده UV مورد نیاز نباشد

2. سیلیکای ذوب‌شده UV:

• محدوده عبور گسترده از UV تا فروسرخ نزدیک (185-2100 نانومتر)

• یکنواختی بهتر و ضریب انبساط حرارتی کمتر نسبت به N-BK7

• مناسب برای کاربردهای لیزرهای پرتوان و سیستم‌های تصویربرداری دقیق

3. فلورید کلسیم (CaF₂):

• عبوردهی بالا در محدوده 180 نانومتر تا 8 میکرومتر

• ضریب شکست پایین

• مقاومت بالا در برابر آسیب‌های لیزری

• کاربردهای اصلی: پنجره‌ها و لنزها در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

4. فلورید باریم (BaF₂):

• محدوده عبور گسترده (200 نانومتر تا 11 میکرومتر)

• مقاوم در برابر تابش‌های پرانرژی

• خواص سینتیلاسیون عالی

• محدودیت: مقاومت کم در برابر رطوبت (حداکثر دمای کارکرد در محیط خشک: 800°C)

• نکته ایمنی: حتماً از دستکش استفاده شود و پس از کار دست‌ها کاملاً شسته شوند

5. فلورید منیزیم (MgF₂):

• مناسب برای محدوده 200 نانومتر تا 6 میکرومتر

• مقاومت عالی در برابر:

  • خوردگی شیمیایی

  • آسیب‌های لیزری

  • شوک‌های مکانیکی و حرارتی

• سختی: 415 (مقیاس نوکلئوس)

• ضریب شکست: 1.38

6. سلنید روی (ZnSe):

• عبوردهی بالا در 600 نانومتر تا 16 میکرومتر

• کاربردهای اصلی:

  • تصویربرداری حرارتی

  • سیستم‌های پزشکی

  • لیزرهای CO₂ پرتوان

• نکات مهم:

  • ماده‌ای نرم (سختی 120) و مستعد خراش

  • نیاز به مراقبت ویژه در حمل و تمیزکردن

  • استفاده از دستکش یا پوشش انگشت ضروری است

7. سیلیکون (Si):

• مناسب برای محدوده فروسرخ نزدیک (1.2-8 میکرومتر)

• مزایا:

  • چگالی پایین (مناسب برای کاربردهای حساس به وزن)

  • سختی بالا (1150)

• محدودیت: جذب بالا در 9 میکرومتر (نامناسب برای لیزر CO₂)

8. ژرمانیوم (Ge):

• محدوده کاری: 2-16 میکرومتر

• مزایا:

  • ضریب شکست بالا

  • انحراف رنگی کم

  • مناسب برای سیستم‌های تصویربرداری حرارتی

• محدودیت‌ها:

  • حساسیت دمایی بالا (حداکثر دمای کارکرد: 100°C)

  • چگالی نسبتاً بالا (5.33 گرم بر سانتیمتر مکعب)

9. ZnS تولیدشده به روش CVD:

• تنها ماده اپتیکی (پس از الماس) با پوشش طیفی کامل از مرئی تا فروسرخ دور

• کاربردهای پیشرفته:

  • پنجره‌های “سه-اپتیکی”

  • سیستم‌های تصویربرداری حرارتی با وضوح بالا

  • پنجره‌های ترکیبی فروسرخ/لیزر
