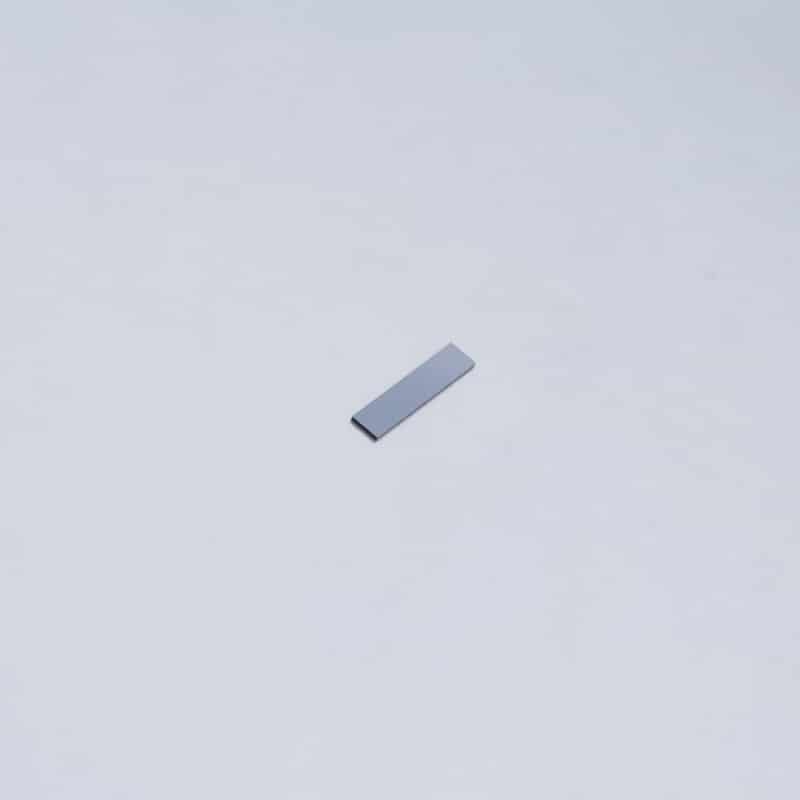

پنجره‌های گوه‌ای سیلیکون

پنجره‌های گوه‌ای سیلیکون (Si)

پنجره‌های گوه‌ای دارای دو سطح با زاویه انحنای مشخص هستند. این طراحی غیرموازی از اثر تداخلی (اثر اِتالون) ناشی از بازتاب نور بین سطوح جلو و عقب پنجره‌های کاملاً موازی جلوگیری می‌کند. همچنین این ساختار از بازخورد تداخل نوری در حفره تشدید لیزر که منجر به ناپایداری خروجی لیزر و پرش مُد می‌شود، ممانعت می‌نماید. این پنجره‌ها معمولاً برای انحراف پرتو فرودی به جهت مشخص با زاویه معین استفاده می‌شوند و در صورت استفاده جفتی، با چرخش نسبی دو گوه می‌توان پرتو خروجی را در هر جهت دلخواه درون یک مخروط زاویه‌ای تنظیم نمود.

ویژگی‌های سیلیکون تک‌کریستال:

• ماده‌ای شیمیایی بی‌اثر با سختی بالا و نامحلول در آب

• عبوردهی عالی در محدوده 1-7 میکرومتر

• قابلیت عبوردهی منحصر به فرد در محدوده فروسرخ دور (30-300 میکرومتر)

• کاربرد اصلی به عنوان پنجره اپتیکی در محدوده 3-5 میکرومتر و بستر فیلترهای نوری

• هدایت حرارتی خوب و چگالی پایین، مناسب برای ساخت آینه‌های لیزری

قابلیت‌های تولیدی:

• تولید پنجره‌های گوه‌ای سیلیکون با قطر 2 تا 300 میلی‌متر

• ضخامت‌های قابل تولید: 0.12 تا 60 میلی‌متر

• دقت سطحی تا 20-10 و 1/10 طول موج @633nm

• فرآیندهای پیشرفته پرداخت:

  • پرداخت دیسک ژله‌ای

  • پرداخت سرعت بالا

  • پرداخت حلقوی

  • پرداخت CNC

تجهیزات کنترل کیفیت:

• دستگاه‌های ZYGO و AFM

• اندازه‌گیر انعکاس و عبور خارج از مرکز

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزگذاری UV ژل‌ای

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار 2D و اندازه‌گیر قطر کره

گزینه‌های پوشش دهی:

• پوشش MgF₂

• پوشش‌های ضد بازتاب:

  • UV-AR

  • UV-VIS

  • VIS-EXT

  • VIS-NIR

  • NIR I, NIR II

  • Telecom-NIR

  • SWIR

• پوشش YAG-BBAR

کاربردهای ویژه:

• سیستم‌های تصویربرداری حرارتی MWIR

• طیف‌سنجی فروسرخ

• اپتیک لیزرهای فروسرخ

• سیستم‌های فضایی و دفاعی

ملاحظات فنی:

• عدم مناسب بودن برای کاربردهای CO2 لیزری (به دلیل جذب بالا در 9 میکرومتر)

• نیاز به پوشش‌دهی تخصصی برای کاربردهای خاص

• مقاومت مکانیکی بالاتر نسبت به ژرمانیوم

پنجره‌های اپتیکی و کاربردهای تخصصی

پنجره‌های اپتیکی استاندارد:
پنجره‌های اپتیکی صفحاتی از جنس شیشه اپتیکی هستند که با پرداخت دقیق به دو سطح کاملاً موازی تبدیل میشوند. این قطعات به عنوان محافظ برای تجهیزات حساس زیر کاربرد دارند:

• سنسورهای الکترونیکی

• لنزهای اپتیکی

• دستگاههای لیزری

پنجره‌های لیتیوم فلوراید (LiF):

• دارای ضریب شکست پایین (~1.39)

• قابلیت استفاده بدون نیاز به پوشش ضد بازتاب (AR)

• مناسب برای کاربردهای طیف‌سنجی UV و سیستمهای لیزری

پنجره‌های سیلیکون تک‌کریستال:

• کاربرد اصلی در محدوده فروسرخ میانی (3-5 میکرومتر)

• استفاده به عنوان:

  • پنجره‌های اپتیکی MWIR

  • زیرلایه فیلترهای نوری

• مزایای کلیدی:

  • هدایت حرارتی عالی

  • چگالی پایین (2.33 g/cm³)

  • مناسب برای ساخت آینه‌های لیزری

توانایی‌های تولیدی شرکت:
تولید پنجره‌های سیلیکونی در:

• ابعاد و اندازه‌های مختلف

• ضخامت‌های متنوع

• کیفیت سطحی بالا (مطابق استانداردهای صنعتی)

ویژگی‌های منحصر به فرد:

1. سیلیکون:

• سختی بالا (1150 Knoop)

• مقاومت مکانیکی عالی

• قیمت مقرون به صرفه

2. لیتیوم فلوراید:

• عبوردهی بالا در محدوده UV

• مقاومت شیمیایی خوب

• پایداری حرارتی مناسب

کاربردهای تخصصی:

• سیستم‌های تصویربرداری حرارتی

• طیف‌سنجی پیشرفته

• اپتیک لیزرهای پرتوان

• تجهیزات فضایی و نظامی

نکات فنی مهم:

• انتخاب ماده باید بر اساس محدوده طول موج کاری انجام شود

• پنجره‌های سیلیکون برای کاربردهای CO2 لیزر مناسب نیستند

• پنجره‌های LiF در محیط‌های مرطوب نیاز به محافظت دارند

پنجره‌های اپتیکی و ملاحظات انتخاب آنها

تعریف و کاربردها:
پنجره‌های اپتیکی صفحاتی از جنس مواد اپتیکی با کیفیت هستند که پس از فرآیندهای دقیق سنگ‌زنی و پولیش به دو سطح کاملاً موازی تبدیل می‌شوند. این قطعات عمدتاً به عنوان محافظ برای تجهیزات حساس زیر به کار می‌روند:

• سنسورهای الکترونیکی

• لنزهای اپتیکی

• هدهای پردازش لیزری

معیارهای انتخاب:
انتخاب پنجره اپتیکی مناسب نیازمند توجه همزمان به دو دسته ویژگی اساسی است:

1. ویژگی‌های اپتیکی:

   • محدوده عبور نور (Transmission spectrum)

   • ضریب شکست (Refractive index)

   • پراکندگی نوری (Dispersion)

2. ویژگی‌های مکانیکی:

   • استحکام و مقاومت فیزیکی

   • پایداری حرارتی

   • مقاومت شیمیایی

پارامترهای کلیدی پنجره‌های اپتیکی:

نکات کاربردی در انتخاب:

• برای کاربردهای لیزری: موازی بودن سطوح و کیفیت سطح اولویت دارد

• در محیط‌های صنعتی: مقاومت مکانیکی و شیمیایی اهمیت بیشتری دارد

• برای طیف‌های خاص (مانند UV عمیق): باید از مواد خاص استفاده شود

توصیه فنی:
برای انتخاب بهینه، پارامترهای زیر را مد نظر قرار دهید:

1. محدوده طول موج کاری

2. شرایط محیطی (دما، رطوبت، فشار)

3. میزان توان نوری

4. ملاحظات مکانیکی (ضربه، ارتعاش)

5. محدودیت‌های ابعادی و وزنی

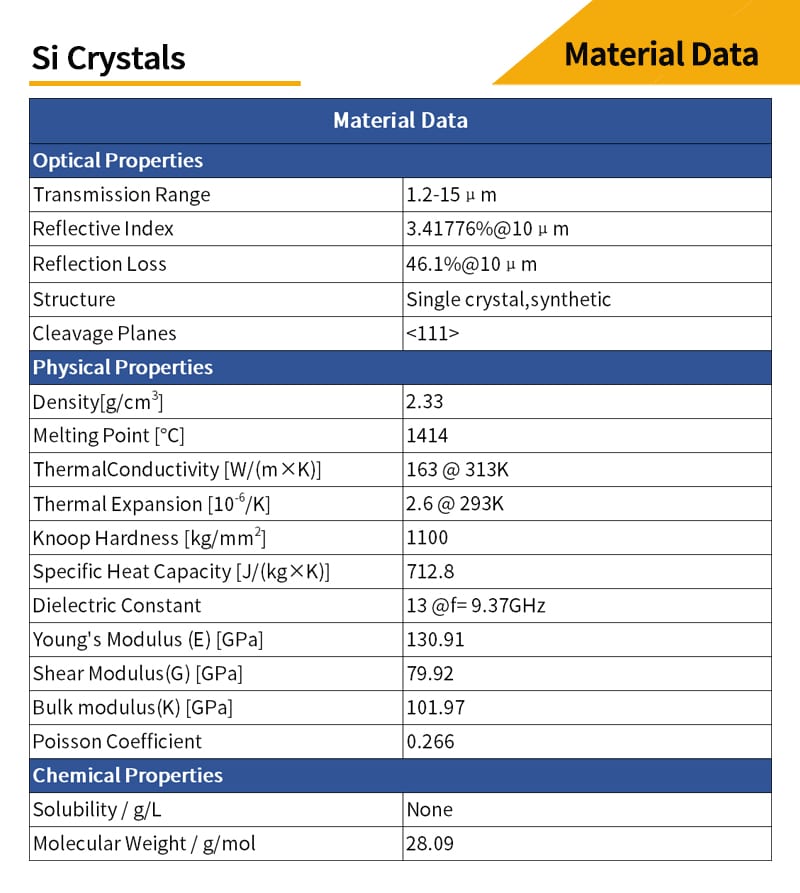

سیلیکون تک‌کریستال (Si) – ویژگی‌های اپتیکی و فیزیکی

خصوصیات کلی:
سیلیکون تک‌کریستال ماده‌ای با ویژگی‌های منحصر به فرد است که:

• از نظر شیمیایی بی‌اثر (خنثی) است

• دارای سختی مکانیکی بالا می‌باشد

• در آب غیرقابل حل است

ویژگی‌های اپتیکی:

1. محدوده فروسرخ نزدیک و میانی (1-7 میکرومتر):

   • دارای عبوردهی نوری عالی

   • مناسب برای کاربردهای تصویربرداری حرارتی

2. محدوده فروسرخ دور (30-300 میکرومتر):

   • عبوردهی استثنایی

   • این ویژگی در مقایسه با سایر مواد اپتیکی فروسرخ منحصر به فرد است

کاربردهای تخصصی:

• پنجره‌های اپتیکی در سیستم‌های 3-5 میکرومتر

• زیرلایه فیلترهای نوری

• آینه‌های لیزری (به دلیل هدایت حرارتی بالا)

• تجهیزات طیف‌سنجی فروسرخ

مزایای کلیدی:

• پایداری حرارتی عالی

• مقاومت مکانیکی بالا

• چگالی پایین (2.33 g/cm³)

• هزینه تولید نسبتاً مقرون به صرفه

ملاحظات فنی:

• در محدوده مرئی (400-700 نانومتر) کدر است

• برای کاربردهای CO2 لیزر (در 9 میکرومتر) مناسب نیست

• نیاز به پوشش‌دهی تخصصی برای برخی کاربردها دارد

این ماده به دلیل ترکیب منحصر به فرد خواص اپتیکی و مکانیکی، گزینه‌ای ایده‌آل برای بسیاری از کاربردهای پیشرفته در فناوری‌های اپتیکی و فوتونیکی محسوب می‌شود.

ویژگی‌ها و محدودیت‌های کاربردی سیلیکون در اپتیک لیزر

مزایای کلیدی سیلیکون:
۱. هدایت حرارتی بالا: (≈150 W/m·K)

• قابلیت انتقال سریع و مؤثر گرمای تولید شده در سیستم‌های لیزری

• جلوگیری از تمرکز حرارت و تغییر شکل اپتیکی

۲. چگالی پایین: (2.33 g/cm³)

• کاهش وزن سیستم‌های اپتیکی

• مناسب برای کاربردهای حساس به وزن مانند سیستم‌های هوافضایی

کاربرد بهینه: ساخت آینه‌های لیزری

• پایداری حرارتی عالی در محیط‌های پرتوان

• مقاومت مکانیکی بالا در برابر تنش‌های حرارتی

• قابلیت پرداخت سطح با کیفیت بالا (λ/10 @ 633nm)

محدودیت مهم: عدم مناسب بودن برای لیزر CO₂

• جذب شدید در طول موج ۹ میکرومتر:

  • ضریب جذب بالا (α > 10 cm⁻¹)

  • ایجاد گرمایش موضعی و آسیب ساختاری

  • کاهش شدید بازده سیستم

جایگزین‌های پیشنهادی برای لیزر CO₂:
۱. روی سلناید (ZnSe) – عبوردهی بالا در ۹-۱۱ میکرومتر
۲. ژرمانیوم (Ge) – مناسب برای سیستم‌های کم توان
۳. CVD ZnS – مقاومت مکانیکی عالی

نتیجه‌گیری فنی:
سیلیکون با ترکیب منحصر به فرد هدایت حرارتی بالا و چگالی پایین، ماده‌ای ایده‌آل برای ساخت المان‌های اپتیکی در سیستم‌های لیزری به ویژه در محدوده ۱-۷ میکرومتر است. با این حال، به دلیل جذب ذاتی در محدوده ۹ میکرومتر، برای کاربردهای لیزر CO₂ گزینه مناسبی محسوب نمی‌شود. انتخاب ماده بهینه باید با در نظر گرفتن طول موج کاری و شرایط عملیاتی سیستم انجام پذیرد.

پوشش‌های اپتیکی و کاربردهای تخصصی آنها

تعریف پوشش اپتیکی:
پوشش‌های اپتیکی شامل لایه‌های نازکی از مواد دی‌الکتریک یا فلزی هستند که از طریق روش‌های مختلف بر روی زیرلایه‌های اپتیکی اعمال می‌شوند. این فرآیند به دو دسته اصلی تقسیم می‌شود:
۱. روش‌های فیزیکی: مانند تبخیر در خلا (PVD)
۲. روش‌های شیمیایی: مانند رسوب‌دهی شیمیایی بخار (CVD)

اهداف اصلی پوشش‌دهی:

• تنظیم ضریب بازتاب و عبور سطوح اپتیکی

• کنترل و مهندسی مشخصات نوری سطح

• دستیابی به عملکردهای تخصصی شامل:

  • کاهش یا افزایش بازتاب

  • تقسیم پرتو (Beam Splitting)

  • تفکیک طیفی (Color Separation)

  • فیلتراسیون نوری (Light Filtering)

  • کنترل پلاریزاسیون (Polarization Management)

انواع پوشش‌های تخصصی قابل ارائه:
۱. پوشش‌های ضد بازتاب (AR):

• کاهش تلفات نوری تا کمتر از ۰.۵٪

• افزایش بازده سیستم‌های اپتیکی

۲. پوشش‌های بازتاب بالا (HR):

• بازتاب بیش از ۹۹٪ در طول موج‌های طراحی

• مناسب برای حفره‌های تشدید لیزری

۳. پوشش‌های طیفی (Spectral):

• طراحی سفارشی بر اساس نیاز کاربر

• دقت کنترل طیفی بالا

۴. پوشش‌های فلزی (Metallic):

• استفاده از فلزات نجیب مانند طلا و نقره

• مقاومت در محیط‌های خورنده

پوشش‌های ضد بازتاب پهن‌باند:

• طراحی شده برای محدوده‌های طیفی گسترده:

  • فرابنفش (UV: 200-400nm)

  • مرئی (VIS: 400-700nm)

  • فروسرخ نزدیک (NIR: 700-2500nm)

  • فروسرخ میانی (MIR: 3-5μm)

ویژگی‌های فنی پوشش‌ها:

• ضخامت کنترل شده در مقیاس نانومتر

• چسبندگی عالی به زیرلایه

• مقاومت در برابر شرایط محیطی سخت

• پایداری حرارتی بالا (تا ۵۰۰°C برای برخی انواع)

کاربردهای پیشرفته:

• سیستم‌های لیزر پرتوان

• تجهیزات تصویربرداری پزشکی

• اپتیک ماهواره‌ای

• سنسورهای صنعتی

• سیستم‌های ارتباطات نوری

خدمات تخصصی:

• طراحی سفارشی پوشش بر اساس نیازهای خاص

• شبیه‌سازی عملکرد پوشش قبل از ساخت

• تست‌های کنترل کیفیت دقیق شامل:

  • اسپکتروفتومتری

  • تست چسبندگی

  • تست مقاومت محیطی

نکات انتخاب پوشش بهینه:
۱. محدوده طول موج کاری
۲. زاویه برخورد نور
۳. شرایط محیطی (دما، رطوبت)
۴. میزان توان نوری
۵. الزامات دوام و طول عمر

شرکت ما با بهره‌گیری از تکنولوژی‌های پیشرفته و تجهیزات مدرن، آماده ارائه راهکارهای تخصصی در زمینه طراحی و تولید انواع پوشش‌های اپتیکی با کیفیت بالا می‌باشد.

استانداردهای مواد کریستالی سیلیکون

۱. مشخصات ماده اولیه:

• جنس ماده: سیلیکون تک‌کریستال با فرمول شیمیایی Si

• درجه خلوص:

  • خلوص ماده پایه برای رشد کریستال: ≥ ۹N (۹۹.۹۹۹۹۹۹۹٪)

  • خلوص مواد دوپانت: ≥ ۵N (۹۹.۹۹۹٪)

۲. کیفیت کریستال‌سازی:

• میله‌های تک‌کریستال سیلیکون باید عاری از موارد زیر باشند:

  • ساختار موزاییکی

  • مرز دانه (Grain Boundaries)

  • کریستال‌های دوقلو (Twin Crystals)

۳. پارامترهای ساختاری:

• چگالی نابجایی: حداکثر ۱۰۰ نابجایی بر سانتیمتر مربع

• انواع رسانایی:

  • نوع N (حامل بار منفی)

  • نوع P (حامل بار مثبت)

۴. جهت‌گیری کریستالوگرافی:
جهت‌گیری بلوری کریستال‌های سیلیکون عمدتاً در راستاهای زیر صورت می‌پذیرد:

• جهت [۱۰۰]

• جهت [۱۱۰]

• جهت [۱۱۱]

ملاحظات کنترل کیفی:

• کلیه پارامترهای فوق باید با استفاده از روش‌های آزمایشگاهی پیشرفته شامل:

  • پراش اشعه ایکس (XRD)

  • میکروسکوپ الکترونی روبشی (SEM)

  • آنالیز ناخالصی‌سنجی جرمی (GDMS)
    مورد تأیید قرار گیرند.

کاربردهای تخصصی بر اساس نوع کریستال:

• کریستال‌های نوع N: مناسب برای کاربردهای فرکانس بالا

• کریستال‌های نوع P: کاربرد در ادوات قدرت

• جهت [۱۰۰]: مناسب برای ساخت ادوات MOS

• جهت [۱۱۱]: ایده‌آل برای ساخت ادوات BJT

اطلاعات تکمیلی:

• کریستال‌های تولیدی مطابق با استانداردهای بین‌المللی زیر می‌باشند:

  • ASTM F1724

  • SEMI MF1723

  • IEC 60749

۵. مشخصات الکتریکی:

• مقاومت ویژه (رسانایی): کریستال‌های سیلیکون بر اساس مقاومت ویژه به چهار کلاس تقسیم‌بندی می‌شوند:
  ۱. کلاس فوق‌خالص (Ultra High Purity): مقاومت ویژه > 1000 Ω.cm
  ۲. کلاس بالا (High Resistivity): 100-1000 Ω.cm
  ۳. کلاس متوسط (Medium Resistivity): 1-100 Ω.cm
  ۴. کلاس پایین (Low Resistivity): <1 Ω.cm

۶. کیفیت ظاهری:
سطح کریستال‌های سیلیکون باید کاملاً عاری از هرگونه عیوب زیر باشد:

• آلودگی‌های سطحی: شامل ذرات خارجی، گرد و غبار یا بقایای شیمیایی

• تراشه‌های لبه‌ای: خراش‌های عمیق یا شکستگی‌های حاشیه‌ای

• ترک‌های سطحی یا عمقی: چه به صورت میکروسکوپی و چه ماکروسکوپی

• حفره‌ها یا تخلخل‌های سطحی: شامل هرگونه ناهمواری یا فرورفتگی

روش‌های بازرسی ظاهری:
۱. بازرسی بصری تحت نور سفید با شدت 1000-1500 لوکس
۲. بررسی با میکروسکوپ نوری با بزرگنمایی 50-100 برابر
۳. آنالیز با میکروسکوپ الکترونی روبشی (SEM) برای عیوب زیرمیکرونی

استانداردهای کیفی ظاهری:

• مطابق با استاندارد SEMI MF1391

• سطح پرداخت شده با کیفیت 60/40 یا بهتر

• عاری از هرگونه نقص قابل مشاهده با بزرگنمایی 10 برابر

ملاحظات بسته‌بندی و نگهداری:

• بسته‌بندی در محیط کلاس 100 تمیز

• استفاده از محفظه‌های خلأ یا نیتروژن خنثی

• نگهداری در دمای کنترل شده 20±2°C

آزمون عبور نور (Transmittance Test) برای سیلیکون تک‌کریستال

ویژگی‌های نمونه‌های آزمایشی:

• جنس ماده: سیلیکون تک‌کریستال (Monocrystalline Silicon)

• قطر نمونه: ۲۰ تا ۵۰ میلی‌متر

• ضخامت نمونه: ۱۰ ± ۰.۵ میلی‌متر

• کیفیت سطح پرداخت شده: استاندارد ۸۰/۵۰ (مطابق MIL-PRF-13830B)

محدوده طول موج آزمایش:

• محدوده فروسرخ میانی: ۳ تا ۱۵ میکرومتر

الزامات کیفی عبور نور:

• میزان عبور نور (Transmittance):

  • حداقل ۵۲.۵٪ در محدوده ۳-۵ میکرومتر

  • برای نمونه‌های با ضخامت ۱۰ میلی‌متر

روش‌شناسی آزمایش:
۱. آماده‌سازی نمونه:

• تمیزکاری سطح با روش‌های استاندارد RCA

• بررسی کیفیت سطح با میکروسکوپ نوری

۲. اندازه‌گیری:

• استفاده از اسپکتروفتومتر فروسرخ با دقت ±۰.۵٪

• کالیبراسیون دستگاه با نمونه استاندارد قبل از آزمایش

• انجام اندازه‌گیری در محیط کنترل شده (دمای ۲۳±۲°C، رطوبت ۴۵±۵٪)

۳. تجزیه و تحلیل داده‌ها:

• میانگین‌گیری از ۵ نقطه مختلف سطح نمونه

• محاسبه ضریب عبور با در نظر گرفتن تلفات بازتابی

ملاحظات فنی:

• نمونه‌ها باید عاری از هرگونه ناخالصی سطحی باشند

• زاویه برخورد نور باید عمود بر سطح نمونه باشد

• نتایج باید با تصحیح بازتاب سطحی گزارش شوند

تجهیزات مورد استفاده:

• اسپکتروفتومتر FTIR با تفکیک پذیری ۴ cm⁻¹

• محفظه نمونه با کنترل دمایی

• سیستم تصحیح پرتو زمینه (Background Correction)

گواهی کیفیت:
نمونه‌های واجد شرایط باید دارای گواهی زیر باشند:

• تطابق با استاندارد ASTM E903

• گزارش کامل طیف عبور در محدوده ۳-۱۵ میکرومتر

• تأییدیه کنترل کیفیت از آزمایشگاه معتبر

ویژگی‌های سیلیکون تک‌کریستال (Monocrystalline Silicon)

بررسی کیفی ظاهری:
در بازرسی بصری نمونه‌های سیلیکون تک‌کریستال تحت نور طبیعی روز با چشم غیرمسلح:

• هیچگونه مرز دانه (Grain Boundaries) قابل مشاهده نیست

• نوارهای بافتی شبیه به سبدبافی (Wicker-like Stripes) وجود ندارد

تفسیر فنی:
۱. عدم وجود مرز دانه:

• نشان‌دهنده ساختار کریستالی کاملاً یکپارچه

• مؤید رشد کریستال به روش Czochralski با پارامترهای بهینه

۲. عدم مشاهده نوارهای بافتی:

• حاکی از یکنواختی کامل در توزیع ناخالصی‌ها

• نشانگر کنترل دقیق فرآیند رشد کریستال

شرایط بازرسی:

• نور محیط: نور طبیعی روز با شدت 1000-1500 لوکس

• زاویه دید: عمود بر سطح کریستال

• دمای محیط: 20±5°C

• زمان بازرسی: حداکثر 30 ثانیه برای هر نمونه

ملاحظات کنترل کیفی:

• این بررسی باید قبل از انجام تست‌های الکتریکی و اپتیکی صورت پذیرد

• نمونه‌ها باید عاری از هرگونه آلودگی سطحی باشند

• در صورت مشاهده هرگونه ناهمگنی ظاهری، نمونه باید برای بررسی‌های بیشتر علامت‌گذاری شود

استانداردهای مرجع:

• مطابق با استاندارد SEMI MF1723

• منطبق با مشخصات ASTM F1724

اهمیت کاربردی:

• ساختار تک‌کریستالی کامل تضمین‌کننده خواص الکتریکی و اپتیکی یکنواخت است

• این ویژگی برای کاربردهای حساس مانند:

  • ادوات نیمه‌هادی پیشرفته

  • المان‌های اپتیکی فروسرخ

  • زیرلایه‌های MEMS حیاتی می‌باشد.

ویژگی‌های سیلیکون نیمه‌کریستال (Sub-crystalline Silicon)

مشخصات ظاهری:
در بررسی بصری نمونه‌های سیلیکون نیمه‌کریستال تحت نور طبیعی روز:

• نوارهای بیدی شکل (Willow Stripes) روی سطح کریستال مشاهده می‌شود

• مساحت این نوارها کمتر از ۱/۶ قطر نمونه است

• این ناهمسانگردی‌های سطحی پس از پرداخت نهایی محو می‌شوند

تفسیر فنی:
۱. وجود نوارهای بیدی شکل:

• نشانگر نواحی با جهت‌گیری کریستالوگرافی متفاوت

• ناشی از نوسانات جزئی در فرآیند رشد کریستال

۲. محدودیت مساحت ناهمسانگردی:

• بیانگر کنترل کیفی مناسب در فرآیند تولید

• تأثیر محدود بر خواص کلی ماده

۳. حذف پس از پرداخت:

• اثبات سطحی بودن این ناهمسانگردی‌ها

• عدم تأثیر بر خواص حجمی ماده

شرایط ارزیابی:

• نور محیط: نور طبیعی روز (حداقل ۱۰۰۰ لوکس)

• زاویه دید: ۴۵ درجه نسبت به سطح نمونه

• فاصله بررسی: ۳۰-۵۰ سانتیمتر

کاربردهای صنعتی:

• مناسب برای کاربردهای نیمه‌هادی با تلرانس متوسط

• استفاده در ادوات اپتیکی با حساسیت متوسط

• کاربردهای الکترونیکی قدرت

ملاحظات فنی:

• کیفیت پرداخت نهایی باید حداقل ۶۰/۴۰ باشد

• نمونه‌ها قبل از بررسی باید با روش‌های استاندارد تمیز شوند

• این نوع کریستال‌ها برای کاربردهای حساس به قطبش مناسب نیستند

ویژگی‌های سیلیکون پلی‌کریستال (چندبلوره)

مشخصات ظاهری:
در بررسی بصری نمونه‌های سیلیکون پلی‌کریستال تحت نور طبیعی روز:

• خطوط مرز دانه‌ای (Crystal Boundary Lines) به وضوح قابل مشاهده هستند

• این مرز دانه‌ها به صورت نافذ در سرتاسر نمونه امتداد دارند

• اختلاف واضحی در میزان بازتاب نور بین دو طرف مرز دانه‌ها وجود دارد

تفسیر فنی:
۱. وجود مرز دانه‌های واضح:

• نشانگر ساختار چندبلوره با جهت‌گیری‌های کریستالوگرافی متفاوت

• ناشی از فرآیند رشد کریستال به روش Bridgman یا Czochralski با نرخ خنک‌سازی سریع

۲. اختلاف کنتراست نوری:

• ناشی از تفاوت ضریب شکست بلورهای مجاور

• بیانگر تفاوت در جهت‌گیری کریستالوگرافی مناطق مختلف

ملاحظات کنترل کیفی:

• بررسی باید در نور طبیعی با زاویه دید ۳۰-۴۵ درجه انجام شود

• شدت نور محیط باید بین ۱۰۰۰-۱۵۰۰ لوکس باشد

• نمونه باید عاری از هرگونه آلودگی سطحی باشد

مشخصات فنی:

• میانگین اندازه دانه‌ها: ۱-۱۰ میلی‌متر

• زاویه انحراف کریستالوگرافی بین دانه‌ها: ۵-۳۰ درجه

• میزان ناهمسانگردی نوری: ۱۰-۳۰٪

کاربردهای صنعتی:

• ساخت سلول‌های خورشیدی

• تولید ویفرهای نیمه‌هادی با تلرانس بالا

• کاربردهای الکترونیکی قدرت

• ساخت قطعات مکانیکی سیلیکونی

محدودیت‌های عملکردی:

• مناسب برای کاربردهای حساس به قطبش نور نیست

• ممکن است باعث پراکندگی نور در سیستم‌های اپتیکی شود

• استحکام مکانیکی در مرز دانه‌ها کاهش می‌یابد

استانداردهای مرجع:

• ASTM F1724 (ویژگی‌های سیلیکون پلی‌کریستال)

• SEMI MF1723 (روش‌های آزمون سیلیکون)

• IEC 60749 (آزمون‌های نیمه‌هادی)

مواد اپتیکی و ویژگی‌های کلیدی آنها

1. شیشه اپتیکی N-BK7:

• پرکاربردترین شیشه اپتیکی برای تولید قطعات باکیفیت

• عبوردهی عالی در محدوده مرئی تا فروسرخ نزدیک (350-2000 نانومتر)

• کاربرد گسترده در تلسکوپ‌ها و سیستم‌های لیزری

• گزینه اقتصادی زمانی که مزایای سیلیکای ذوب‌شده UV مورد نیاز نباشد

2. سیلیکای ذوب‌شده UV:

• عبوردهی بالا از UV تا فروسرخ نزدیک (185-2100 نانومتر)

• یکنواختی بهتر و ضریب انبساط حرارتی کمتر نسبت به N-BK7

• مناسب برای کاربردهای لیزر پرتوان و تصویربرداری دقیق

3. کلسیم فلوراید (CaF₂):

• محدوده کاری گسترده (180 نانومتر تا 8 میکرومتر)

• عبوردهی بالا و ضریب شکست پایین

• مقاومت بالا در برابر آسیب‌های لیزری

• کاربرد در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

4. باریم فلوراید (BaF₂):

• محدوده کاری وسیع (200 نانومتر تا 11 میکرومتر)

• مقاوم در برابر تابش‌های پرانرژی

• خاصیت سینتیلاسیون عالی

• محدودیت: حساس به رطوبت (کاربرد تا 500°C در محیط مرطوب)

5. منیزیم فلوراید (MgF₂):

• محدوده کاری ایده‌آل (200 نانومتر تا 6 میکرومتر)

• مقاومت استثنایی در UV عمیق و فروسرخ دور

• سختی: 415 Knoop | ضریب شکست: 1.38

6. سلنید روی (ZnSe):

• عبوردهی بالا در 600 نانومتر تا 16 میکرومتر

• مناسب برای تصویربرداری حرارتی و سیستم‌های پزشکی

• سختی پایین (120 Knoop) – نیاز به مراقبت ویژه

7. سیلیکون (Si):

• مناسب برای محدوده فروسرخ نزدیک (1.2-8 میکرومتر)

• چگالی پایین – ایده‌آل برای کاربردهای حساس به وزن

• سختی بالا (1150 Knoop)

8. ژرمانیوم (Ge):

• محدوده کاری: فروسرخ نزدیک (2-16 میکرومتر)

• ضریب شکست بالا – نیاز کمتر به تصحیح اپتیکی

• محدودیت دمایی (حداکثر 100°C)

9. ZnS تولید شده به روش CVD:

• پوشش طیفی کامل از مرئی تا فروسرخ دور

• ماده اصلی برای پنجره‌های LWIR

• مناسب برای تصویربرداری حرارتی با وضوح بالا

جدول مقایسه‌ای:

نکات انتخاب ماده بهینه:

1. تطابق محدوده کاری با نیازهای سیستم

2. ملاحظات محیطی (دما، رطوبت، تابش)

3. الزامات مکانیکی (سختی، چگالی)

4. محدودیت‌های بودجه‌ای

هر ماده دارای مزایا و محدودیت‌های خاص خود بوده و انتخاب نهایی باید بر اساس نیازهای خاص هر کاربرد انجام شود.
