پنجره‌های گرد سوراخ‌دار ژرمانیوم

پنجره‌های گرد سوراخ‌دار ژرمانیوم (Ge)

پنجره‌های نوری از جمله المان‌های پایه‌ای در اپتیک هستند که معمولاً به عنوان محافظی برای حسگرهای الکترونیکی یا آشکارسازها در برابر محیط خارجی استفاده می‌شوند. این پنجره‌ها دو محیط را از یکدیگر جدا می‌کنند؛ برای مثال، فضای داخلی دستگاه را از محیط بیرونی ایزوله می‌سازند تا از تجهیزات داخلی محافظت شود. پنجره‌های نوری تأثیری بر بزرگ‌نمایی سیستم ندارند.

ژرمانیوم تک‌بلور (Ge) یک ماده شیمیایی بی‌اثر با محدوده طیف عبوری ۲ تا ۱۲ میکرومتر است و به‌عنوان یکی از پرکاربردترین مواد اپتیکی در محدوده مادون‌قرمز شناخته می‌شود. این ماده دارای سختی بالا، رسانایی گرمایی خوب و عدم حلالیت در آب است و به‌طور گسترده در سیستم‌های تصویربرداری مادون‌قرمز و طیف‌سنجی مادون‌قرمز استفاده می‌شود. ژرمانیوم تک‌بلور از خواص مکانیکی و رسانایی حرارتی مطلوبی برخوردار است و جذب بسیار کمی در طول‌موج ۱۰.۶ میکرومتر دارد، از این رو ماده‌ای ایده‌آل برای ساخت لنزها، پنجره‌ها و آینه‌های خروجی لیزرهای CO₂ محسوب می‌شود. همچنین از ژرمانیوم تک‌بلور به‌عنوان زیرلایه در ساخت فیلترهای مادون‌قرمز استفاده می‌شود.

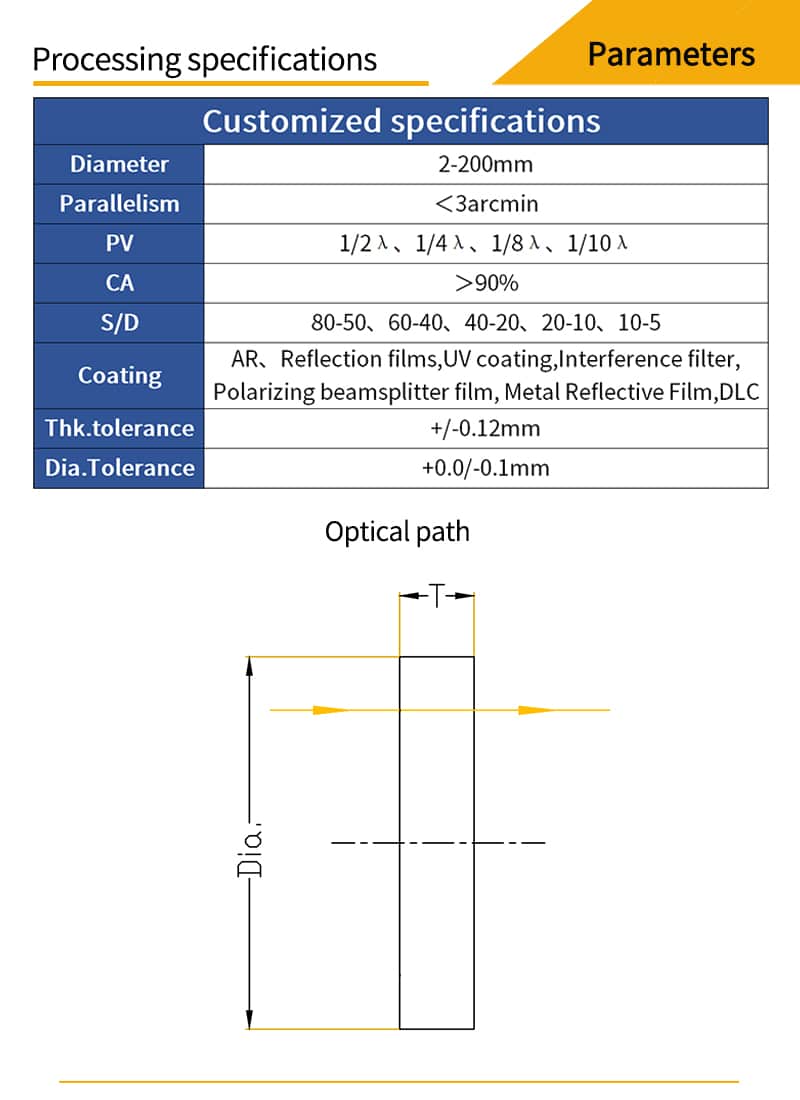

شرکت ما قادر به تأمین پنجره‌های گرد سوراخ‌دار ژرمانیوم با قطر ۲ تا ۳۰۰ میلی‌متر و ضخامت ۰.۱۲ تا ۶۰ میلی‌متر (با دقت سطحی تا ۲۰-۱۰ و انحراف موج λ/۱۰ در ۶۳۳ نانومتر) است. این محصولات با چهار روش اصلی پرداخت شامل: پرداخت دیسک ژله‌ای، پرداخت سرعت بالا، پرداخت حلقوی و پرداخت CNC تولید می‌شوند. برای اطمینان از دقت محصولات، از دستگاه‌های پیشرفته‌ای همچون اینترفرومتر ZYGO، میکروسکوپ نیروی اتمی (AFM)، انحراف‌سنج بازتاب و عبور، گونیومتر ۱۵ ثانیه‌ای، سیستم مرکزگذاری UV ژل، ضخامت‌سنج لیزری غیرتماسی، تصویربردار دو بعدی و قطرسنج کروی استفاده می‌شود.

گزینه‌های پوشش دهی:

• MgF₂

• پوشش ضد بازتاب UV (UV-AR)

• پوشش ضد بازتاب محدوده UV-VIS

• پوشش ضد بازتاب VIS-EXT

• پوشش ضد بازتاب VIS-NIR

• پوشش ضد بازتاب NIR I و NIR II

• پوشش ضد بازتاب Telecom-NIR

• پوشش ضد بازتاب SWIR

• پوشش ضد بازتاب YAG-BBAR

این محصولات با دقت بالا و کیفیت عالی برای کاربردهای حساس در سیستم‌های اپتیکی و لیزری مناسب هستند.

پنجره‌های اپتیکی ژرمانیوم (Ge)

تعریف و کاربرد:
پنجره‌های اپتیکی صفحاتی از جنس شیشه اپتیکی هستند که پس از فرآیندهای سنگ‌زنی و پولیش به دو سطح کاملاً موازی تبدیل می‌شوند. این محصولات عمدتاً به عنوان محافظ برای حسگرهای الکترونیکی، لنزهای اپتیکی و دستگاه‌های لیزری مورد استفاده قرار می‌گیرند.

ویژگی‌های ژرمانیوم اپتیکی:
ژرمانیوم با کیفیت اپتیکی دارای محدوده انتقال گسترده در ناحیه مادون قرمز (3-5μm و 8-12μm) می‌باشد. این ویژگی، آن را به ماده‌ای ایده‌آل برای ساخت لنزها و پنجره‌های اپتیکی مادون قرمز تبدیل کرده است.

کاربردهای اصلی:

• دوربین‌های تصویربرداری حرارتی

• پنجره‌های لیزر CO2 با توان پایین

پنجره‌های اپتیکی (Windows)

پنجره‌های اپتیکی صفحاتی از جنس شیشه‌های اپتیکی هستند که پس از فرآیندهای سنگ‌زنی و صیقل‌کاری به دو سطح کاملاً موازی تبدیل می‌شوند. این قطعات عمدتاً به عنوان محافظ برای حسگرهای الکترونیکی، لنزهای اپتیکی و هدهای پردازش لیزری مورد استفاده قرار می‌گیرند.

ملاحظات انتخاب پنجره اپتیکی:
در انتخاب پنجره‌های اپتیکی باید به دو ویژگی کلیدی توجه ویژه داشت:

1. خواص انتقالی ماده: محدوده طیفی و میزان عبور نور

2. خواص مکانیکی: استحکام و مقاومت در برابر شرایط محیطی

پارامترهای مهم در پنجره‌های اپتیکی:

• ضریب انتقال نور (Transmission)

• کیفیت سطح (Surface quality)

• ضخامت (Thickness)

• میزان موازی بودن سطوح (Parallelism)

• جنس ماده پایه (Substrate material)

• سایر ویژگی‌های اختصاصی

نکته انتخاب: هر یک از این پارامترها بسته به کاربرد خاص مورد نظر قابل تنظیم و انتخاب هستند. برای مثال، در کاربردهای لیزری ممکن است کیفیت سطح و موازی بودن از اهمیت ویژه‌ای برخوردار باشد، در حالی که در کاربردهای حسگری محدوده طیفی عبور نور پارامتر تعیین‌کننده است.

ژرمانیوم اپتیکال گرید: ماده‌ای کلیدی در اپتیک مادون‌قرمز

ویژگی‌های کلیدی:
ژرمانیوم با کیفیت اپتیکی (Optical grade) یکی از پرکاربردترین مواد در ساخت تجهیزات عبوردهنده مادون‌قرمز محسوب می‌شود. این ماده به دلایل زیر گزینه‌ای ایده‌آل برای ساخت لنزها و پنجره‌های اپتیکی مادون‌قرمز است:

• استحکام مکانیکی بالا

• مقاومت در برابر رطوبت (عدم جذب آب)

• خواص شیمیایی پایدار

کاربردهای اصلی:

1. دوربین‌های تصویربرداری حرارتی (Thermal imaging cameras)

2. پنجره‌های لیزر CO2 با توان پایین

ملاحظات فنی در استفاده:
برای کاربردهای عملی، کریستال ژرمانیوم باید دارای ویژگی‌های زیر باشد:

• قطر کافی برای پوشش نیازهای اپتیکی

• ضریب عبور (Transmission rate) بالا

• یکنواختی مناسب در ضریب شکست (Refractive index uniformity)

• قیمت تمام‌شده مقرون‌به‌صرفه

چالش‌های تولید:
تولید این کریستال‌ها نیازمند حفظ تعادل بین کیفیت اپتیکی بالا و هزینه‌های تولید است، به‌گونه‌ای که بتواند نیازهای صنایع مختلف را برآورده سازد.

ویژگی‌های شیمیایی و اپتیکی ژرمانیوم

مقاومت شیمیایی:
ژرمانیوم در برابر اکسیژن هوا، آب، بازها (قلیاها) و بسیاری از اسیدها واکنش‌پذیر نیست و رفتاری خنثی از خود نشان می‌دهد.

حساسیت دمایی در عبور نور:
ویژگی‌های نوری ژرمانیوم به شدت تحت تأثیر دما قرار می‌گیرند. با افزایش دما، میزان عبور نور (Transmittance) کاهش می‌یابد، به‌طوری که:

• در دمای ۱۰۰ درجه سانتی‌گراد، جذب نور به حدی افزایش می‌یابد که ژرمانیوم تقریباً کدر می‌شود.

• در دمای ۲۰۰ درجه سانتی‌گراد، این ماده به کلی غیر شفاف (کاملاً opaque) می‌گردد.

نتیجه‌گیری:
این رفتار دمایی، استفاده از ژرمانیوم را در کاربردهای اپتیکی به محیط‌های با دمای کنترل‌شده یا پایین محدود می‌کند. برای مصارف در دماهای بالا، باید از مواد جایگزین با پایداری حرارتی بهتر استفاده نمود.

پوشش‌های اپتیکی (Optical Coatings)

تعریف و فرآیند:
پوشش‌دهی اپتیکی به فرآیند اعمال لایه‌های نازک شفاف از مواد دی‌الکتریک یا فلزی بر روی سطح زیرلایه به روش‌های فیزیکی یا شیمیایی اطلاق می‌شود. این فرآیند با هدف تغییر ویژگی‌های بازتاب و عبور سطح مواد انجام می‌گیرد.

اهداف پوشش‌دهی:

• کاهش یا افزایش بازتاب سطح

• ایجاد خاصیت تفکیک پرتو (Beam Splitting)

• امکان تفکیک رنگی (Color Separation)

• فیلتراسیون نوری (Light Filtering)

• ایجاد خاصیت قطبش (Polarization)

انواع پوشش‌های قابل ارائه:

1. لایه‌های ضد بازتاب (Anti-Reflective Coatings)

2. لایه‌های بازتاب بالا (High-Reflective Coatings)

3. لایه‌های طیفی (Spectral Coatings)

4. لایه‌های فلزی (Metallic Coatings)

پوشش‌های ضد بازتاب پهن‌باند:
ما قادر به ارائه پوشش‌های ضد بازتاب پهن‌باند برای محدوده‌های مختلف طیفی هستیم:

• محدوده فرابنفش (UV)

• محدوده مرئی (Visible)

• محدوده فروسرخ نزدیک (NIR)

• محدوده فروسرخ میانی (Mid-IR)

این پوشش‌ها با دقت بالا و متناسب با نیازهای خاص هر کاربرد طراحی و اجرا می‌شوند.

استانداردهای مواد اولیه

1. جنس ماده:

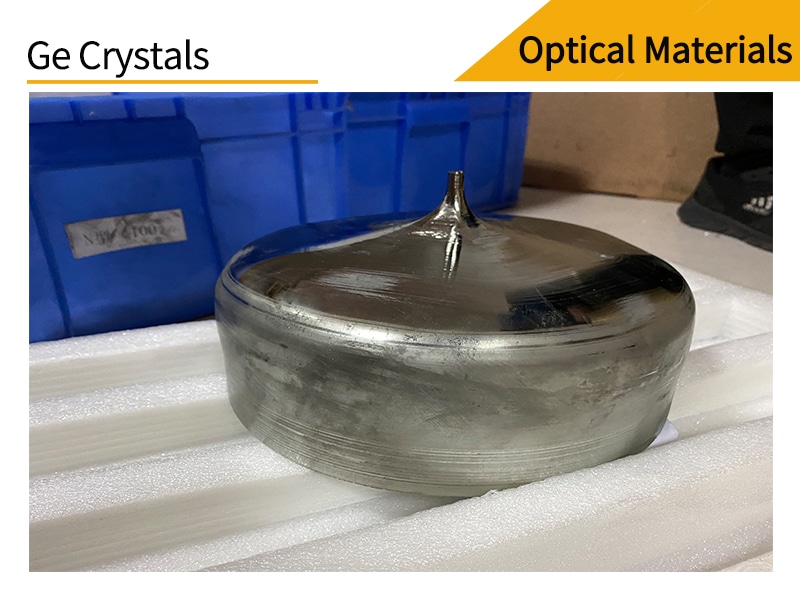

• ماده اولیه: تک‌کریستال ژرمانیوم (Ge)

• ترکیب شیمیایی: ژرمانیوم خالص (Ge)

2. درجه خلوص:

• شمش‌های پلی‌کریستال ژرمانیوم مورد استفاده باید مطابق با استاندارد GB/T11071 باشند.

• حداقل خلوص مورد نیاز: ۹۹.۹۹۹۹% (درجه ۶N)

• حداقل مقاومت الکتریکی: ۵۰ Ω.cm

3. روش رشد کریستال:

• روش چکرالسکی (CZ)

4. کیفیت بلورینگی:

• سطح جانبی و مقاطع انتهایی کریستال باید عاری از هرگونه موارد زیر باشد:

  • مرزدانه‌ها (Grain boundaries)

  • دوقلویی‌ها (Twins)

  • حفره‌ها (Holes)

5. کیفیت ظاهری:

• سطح جانبی کریستال باید سطح طبیعی باشد.

• سطوح انتهایی می‌توانند سطح برش‌خورده یا سطح طبیعی باشند.

• سطوح باید عاری از هرگونه موارد زیر باشد:

  • آلودگی

  • تراشه‌های ریز

  • ترک‌ها

  • خط و خش

6. جهت‌گیری کریستالوگرافی:

• تک‌کریستال‌های ژرمانیوم در دو جهت‌گیری اصلی تولید می‌شوند:

  • <۱۰۰>

  • <۱۱۱>

7. انواع رسانایی:

• تک‌کریستال‌های ژرمانیوم در دو نوع رسانایی موجود هستند:

  • نوع N

  • نوع P

8. مواد دوپانت:

• مواد دوپانتی مورد استفاده برای تک‌کریستال‌های ژرمانیوم مطابق با جدول مشخصات فنی ارائه می‌شود.

ملاحظات:
تمامی مشخصات فنی ذکر شده باید دقیقاً رعایت شوند تا کیفیت نهایی محصولات تضمین گردد.

مقاومت الکتریکی (رسانایی) در تک‌کریستال ژرمانیوم

روش سنجش:
مقاومت الکتریکی تک‌کریستال ژرمانیوم بر اساس مقادیر اندازه‌گیری شده در سطوح ابتدایی (سر) و انتهایی (دم) کریستال مشخص می‌گردد.

دسته‌بندی مقاومت الکتریکی:
تک‌کریستال‌های ژرمانیوم بر اساس میزان مقاومت الکتریکی به دسته‌های زیر طبقه‌بندی می‌شوند:

1. رده مقاومتی پایین (Low Resistivity):

   • محدوده مقاومت: [مقدار دقیق بر اساس استاندارد]

   • کاربردهای ویژه: [ذکر موارد استفاده]

2. رده مقاومتی متوسط (Medium Resistivity):

   • محدوده مقاومت: [مقدار دقیق بر اساس استاندارد]

   • کاربردهای متداول: [ذکر موارد استفاده]

3. رده مقاومتی بالا (High Resistivity):

   • محدوده مقاومت: [مقدار دقیق بر اساس استاندارد]

   • کاربردهای حساس: [ذکر موارد استفاده]

ملاحظات فنی:

• اختلاف مقاومت بین سر و دم کریستال نباید از حد مجاز تجاوز کند.

• یکنواختی مقاومت در طول کریستال از پارامترهای کیفی مهم محسوب می‌شود.

• مقادیر دقیق هر رده مقاومتی بر اساس استانداردهای بین‌المللی و نیازهای کاربرد تعیین می‌گردد.

نکته: انتخاب رده مناسب مقاومت الکتریکی به نوع کاربرد نهایی و مشخصات سیستم مورد استفاده بستگی دارد.

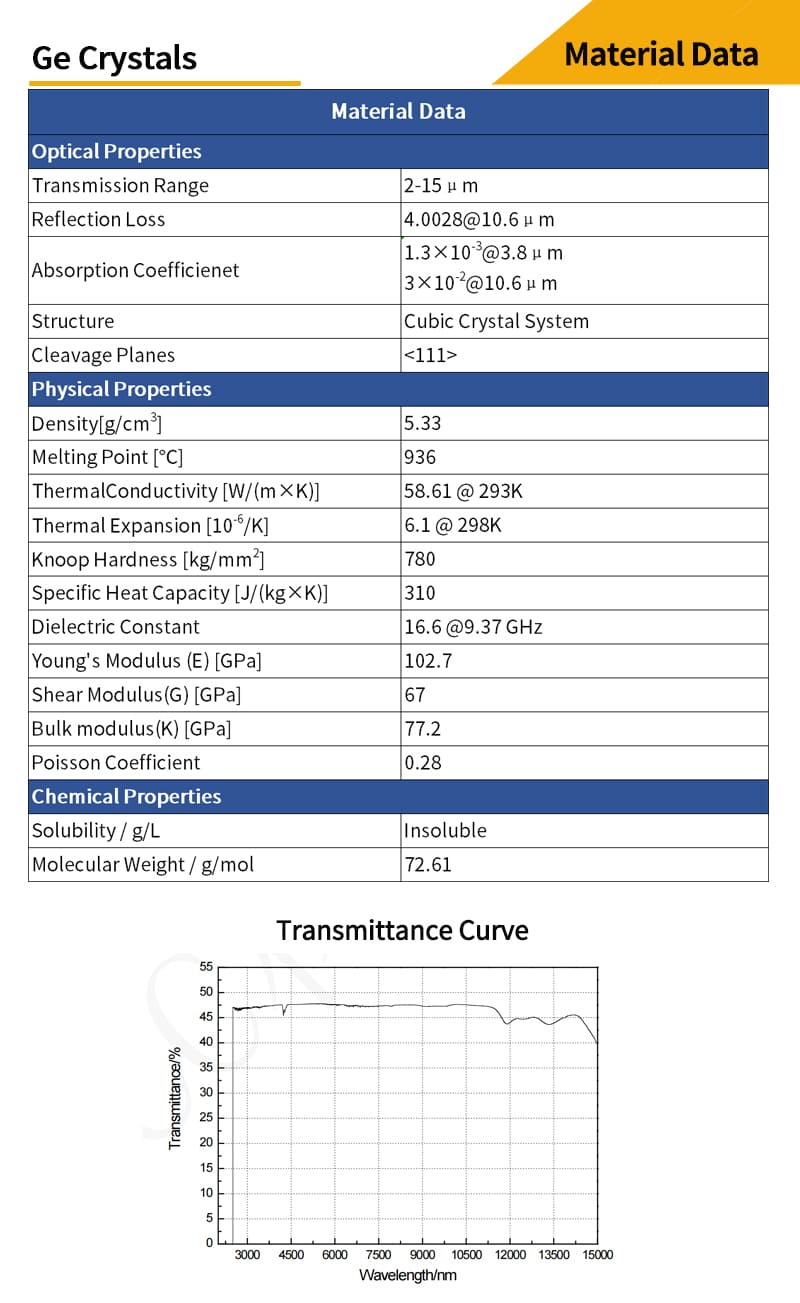

پارامترهای اپتیکی ژرمانیوم

1. ضریب جذب نوری:

• در طول موج 3.0 میکرومتر: حداکثر 0.01 سانتی‌متر⁻¹

• در طول موج 10.6 میکرومتر: حداکثر 0.03 سانتی‌متر⁻¹

2. ضریب شکست:
مقادیر ضریب شکست باید مطابق با جدول زیر باشد:

ملاحظات:

• مقادیر ضریب شکست در دمای 25 درجه سانتی‌گراد معتبر هستند

• تغییرات دمایی می‌توانند باعث تغییرات جزئی در مقادیر ضریب شکست شوند

• دقت اندازه‌گیری ضریب شکست: ±0.001

این پارامترهای اپتیکی برای طراحی دقیق سیستم‌های مادون قرمز و کاربردهای لیزری ضروری هستند.

ویژگی‌های تک‌بلوری (Monocrystalline)

شرایط کیفی:

1. بررسی ظاهری:

   • در بررسی بصری با نور روز و با چشم غیرمسلح:

     • سطح کریستال باید کاملاً یکنواخت باشد

     • نباید هیچ گونه مرزدانه (grain boundaries) قابل مشاهده باشد

     • نباید نوارهای بافتی شبیه به سبدبافی (wicker-like stripes) وجود داشته باشد

2. یکپارچگی ساختاری:

   • ساختار بلوری باید کاملاً همگن و بدون نقص‌های ماکروسکوپی باشد

   • سطح نمونه باید عاری از هرگونه ناهمگنی ساختاری باشد

ملاحظات کنترل کیفی:

• بازرسی چشمی باید تحت نور طبیعی روز و با زاویه دید مناسب انجام شود

• وجود هرگونه ناهمگنی در سطح نشان‌دهنده نقص در فرآیند رشد بلور است

• این مشخصات برای کاربردهای اپتیکی با دقت بالا ضروری می‌باشد

تذکر: این استاندارد برای اطمینان از کیفیت مناسب برای کاربردهای حساس اپتیکی و الکترونیکی الزامی است.

ویژگی‌های نیمه‌بلور (Sub-crystal)

مشخصات ظاهری:

• در بررسی چشمی تحت نور طبیعی روز:

  • نوارهای بیدمانند (willow stripes) روی سطح کریستال قابل مشاهده هستند

  • مساحت این نوارها باید کمتر از ۱/۶ قطر مقطع انتهایی کریستال باشد

پس از پرداخت سطحی:

• این نوارهای بیدمانند پس از فرآیند پولیش نباید قابل مشاهده باشند

ملاحظات فنی:

1. این ویژگی‌ها مربوط به ساختار نیمه‌بلوری با کیفیت متوسط است

2. محدودیت مساحت نوارها (۱/۶ سطح) تضمین‌کننده کیفیت پایه برای کاربردهای غیرحساس است

3. قابلیت حذف نوارها با پولیش نشان‌دهنده امکان استفاده در کاربردهای با کیفیت سطحی بالاتر است

نکته: این نوع کریستال برای کاربردهایی که نیاز به کیفیت اپتیکی بسیار بالا ندارند مناسب می‌باشد.

ویژگی‌های پلی‌کریستالی (چندبلوری)

مشخصات ظاهری:

• در بررسی چشمی تحت نور طبیعی روز:

  • خطوط مرز بلوری (crystal boundary lines) به صورت کاملاً نفوذی در سطح کریستال مشاهده می‌شوند

  • اختلاف درجه روشنایی و تاریکی بین دو طرف مرزهای بلوری کاملاً مشهود است

تفسیر فنی:

1. وجود مرزهای بلوری آشکار، نشان‌دهنده ساختار چندبلوری ماده است

2. اختلاف نورانیت دو طرف مرزها ناشی از تفاوت جهت‌گیری کریستالوگرافی دانه‌های مجاور است

3. این ویژگی‌ها بیانگر وجود دانه‌های بلوری متعدد با جهت‌گیری‌های متفاوت در ساختار ماده است

ملاحظات کاربردی:

• این نوع ساختار برای کاربردهای غیر اپتیکی و صنعتی عمومی مناسب است

• کیفیت نوری پایین‌تر نسبت به نمونه‌های تک‌بلوری و نیمه‌بلوری دارد

• معمولاً در کاربردهای الکترونیکی و صنعتی با نیازمندی‌های متوسط استفاده می‌شود

نکته: این مشخصات برای مواد پلی‌کریستالی استاندارد محسوب شده و در فرآیندهای کنترل کیفی مورد استفاده قرار می‌گیرد.

مواد اپتیکی تخصصی و کاربردهای آنها

1. شیشه اپتیکی N-BK7

• محدوده انتقال نور: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• ویژگی‌ها:

  • پرکاربردترین ماده برای قطعات اپتیکی باکیفیت

  • انتقال نور عالی در محدوده مرئی

  • مناسب برای تلسکوپ‌ها و سیستم‌های لیزری

• نکته: زمانی انتخاب می‌شود که نیاز به مزایای سیلیکای ذوب‌شده UV نباشد

2. سیلیکای ذوب‌شده UV

• محدوده انتقال: 185-2100 نانومتر (UV تا فروسرخ نزدیک)

• مزایا:

  • یکنواختی بهتر نسبت به N-BK7

  • ضریب انبساط حرارتی پایین‌تر

  • مناسب برای لیزرهای پرتوان و کاربردهای تصویربرداری

3. فلورید کلسیم (CaF₂)

• محدوده کاری: 180 نانومتر تا 8 میکرومتر

• کاربردها:

  • پنجره و لنز در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

  • لیزرهای اگزایمر (به دلیل آستانه تحمل بالا در برابر لیزر)

4. فلورید باریم (BaF₂)

• محدوده انتقال: 200 نانومتر تا 11 میکرومتر

• ویژگی‌ها:

  • مقاوم در برابر تابش‌های پرانرژی

  • خاصیت سینتیلاسیون عالی

  • محدودیت: مقاومت کم در برابر رطوبت

  • دمای کارکرد: تا 800°C در محیط خشک

• نکته ایمنی: حتماً از دستکش استفاده شود

5. فلورید منیزیم (MgF₂)

• محدوده کاری: 200 نانومتر تا 6 میکرومتر

• مزایا:

  • مقاومت شیمیایی و مکانیکی عالی

  • سختی: 415 (مقیاس نوپ)

  • ضریب شکست: 1.38

6. سلنید روی (ZnSe)

• محدوده انتقال: 600 نانومتر تا 16 میکرومتر

• کاربردها:

  • تصویربرداری حرارتی و پزشکی

  • لیزرهای CO₂ پرتوان

• ملاحظات:

  • ماده نرم (سختی 120)

  • نیاز به مراقبت ویژه در تمیزکردن

7. سیلیکون (Si)

• محدوده کاری: 1.2-8 میکرومتر

• مزایا:

  • چگالی پایین (مناسب برای کاربردهای حساس به وزن)

  • سختی بالا (1150)

• محدودیت: جذب شدید در 9 میکرومتر

8. ژرمانیوم (Ge)

• محدوده کاری: 2-16 میکرومتر

• ویژگی‌ها:

  • ضریب شکست بالا

  • انحراف رنگی کم

  • محدودیت دمایی (حداکثر 100°C)

  • چگالی: 5.33 گرم/سانتی‌مترمکعب

• کاربردها:

  • تصویربرداری حرارتی

  • سیستم‌های FLIR

9. ZnS CVD

• محدوده کاری: مرئی تا فروسرخ موج بلند (LWIR) و حتی مایکروویو

• ویژگی‌های منحصر به فرد:

  • تنها ماده اپتیکی غیر از الماس با این گستره طیفی

  • کاربردهای نظامی پیشرفته

  • مناسب برای پنجره‌های “سه-اپتیکی” و سیستم‌های دو رنگی

هر یک از این مواد با توجه به ویژگی‌های منحصر به فرد خود، در کاربردهای خاص اپتیکی و لیزری مورد استفاده قرار می‌گیرند. انتخاب ماده مناسب به پارامترهایی مانند محدوده طیفی مورد نیاز، شرایط محیطی، مقاومت مکانیکی و بودجه پروژه بستگی دارد.
