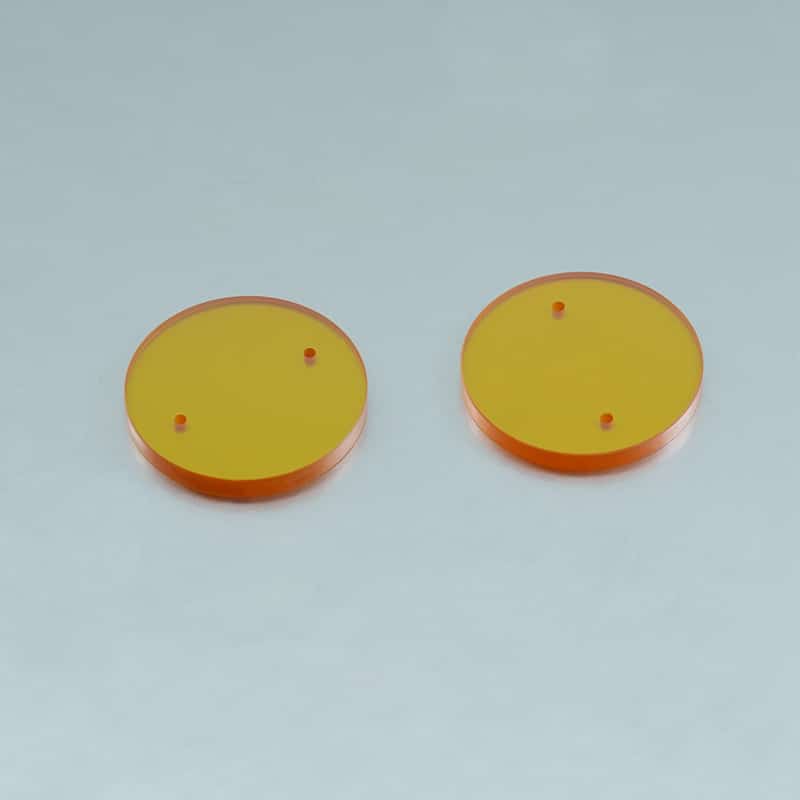

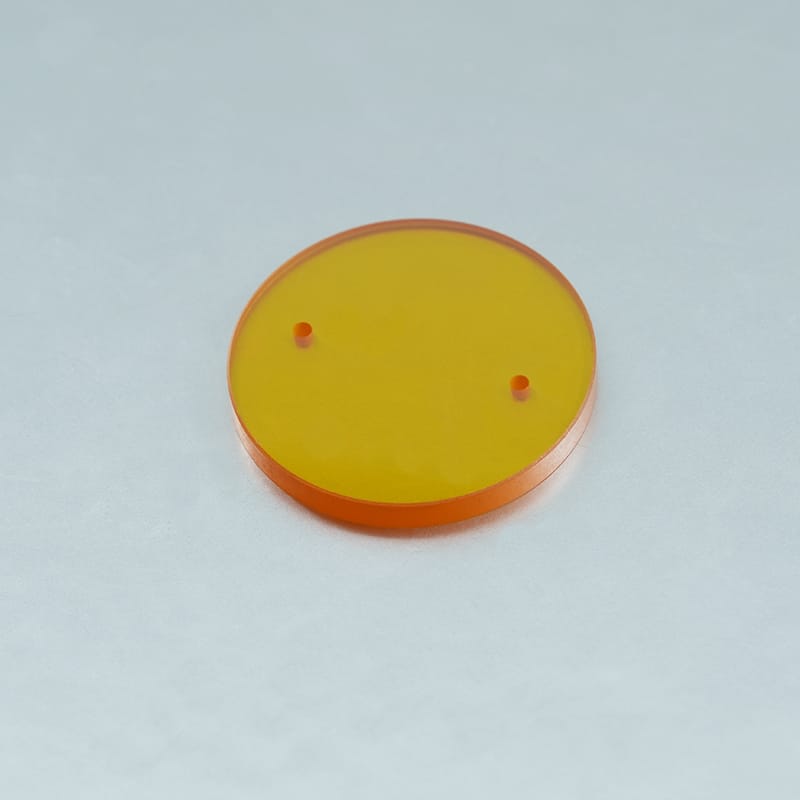

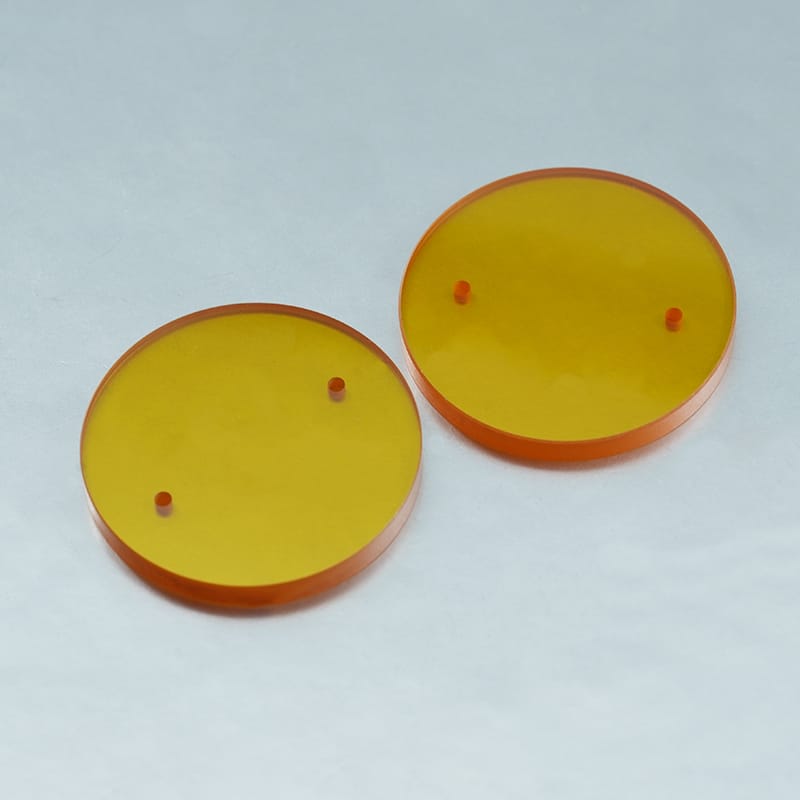

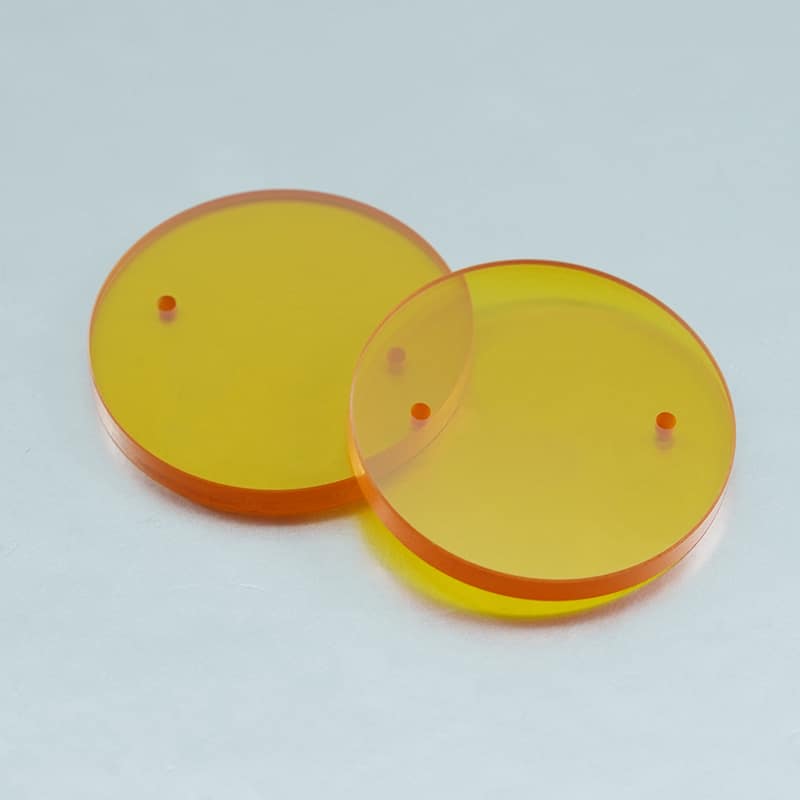

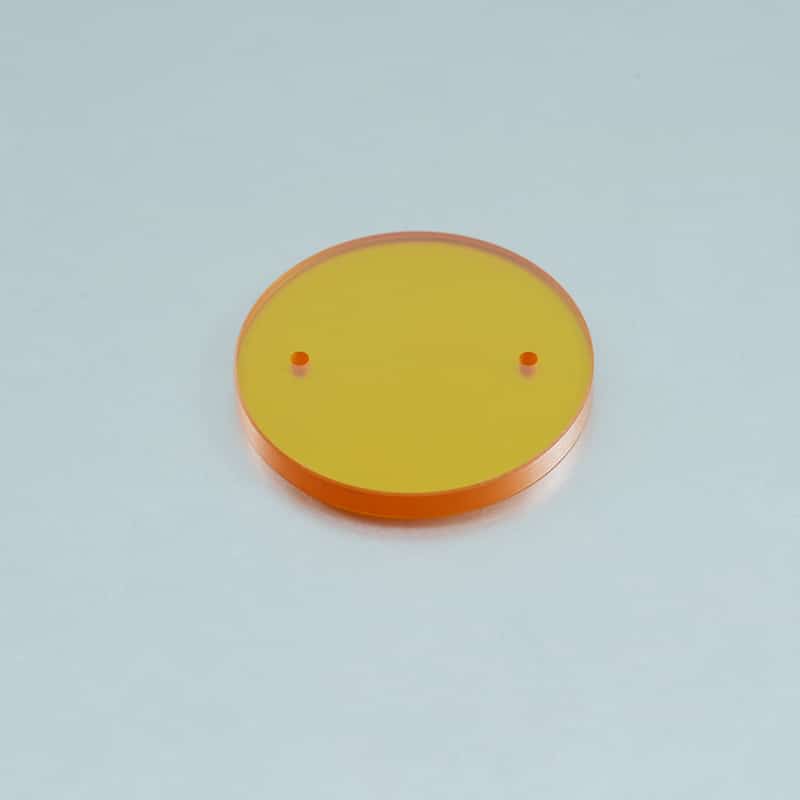

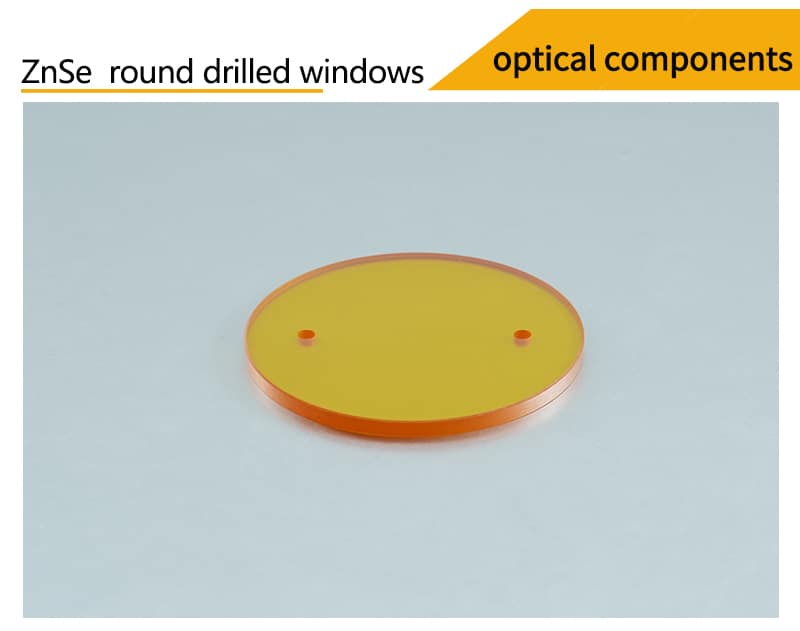

پنجره‌های گرد سوراخ‌دار سلنید روی

پنجره‌های گرد سوراخ‌دار سلنید روی (ZnSe)

پنجره‌های اپتیکی از اجزای پایه‌ای در سیستم‌های نوری محسوب می‌شوند که عموماً به عنوان محافظی برای سنسورهای الکترونیکی یا دتکتورها در برابر محیط خارجی به کار می‌روند. این پنجره‌ها با جداسازی دو محیط (مانند جداسازی فضای داخلی دستگاه از محیط خارجی)، از تجهیزات داخلی محافظت می‌کنند، بدون آن‌که تأثیری بر بزرگ‌نمایی سیستم داشته باشند.

ویژگی‌های ماده سلنید روی (ZnSe):

• مقاومت بالا در برابر شوک حرارتی

• ماده‌ای ایده‌آل برای سیستم‌های لیزری CO₂ پرتوان

• سختی معادل دو سوم ZnS درجه چندطیفی

• نرمی ذاتی و مستعد خراشیدگی

• ضریب شکست بالا که نیازمند پوشش‌دهی با لایه‌های سخت ضد بازتاب برای محافظت و افزایش ضریب عبور نور است

• پراکندگی نوری بسیار پایین در محدوده‌های طیفی رایج

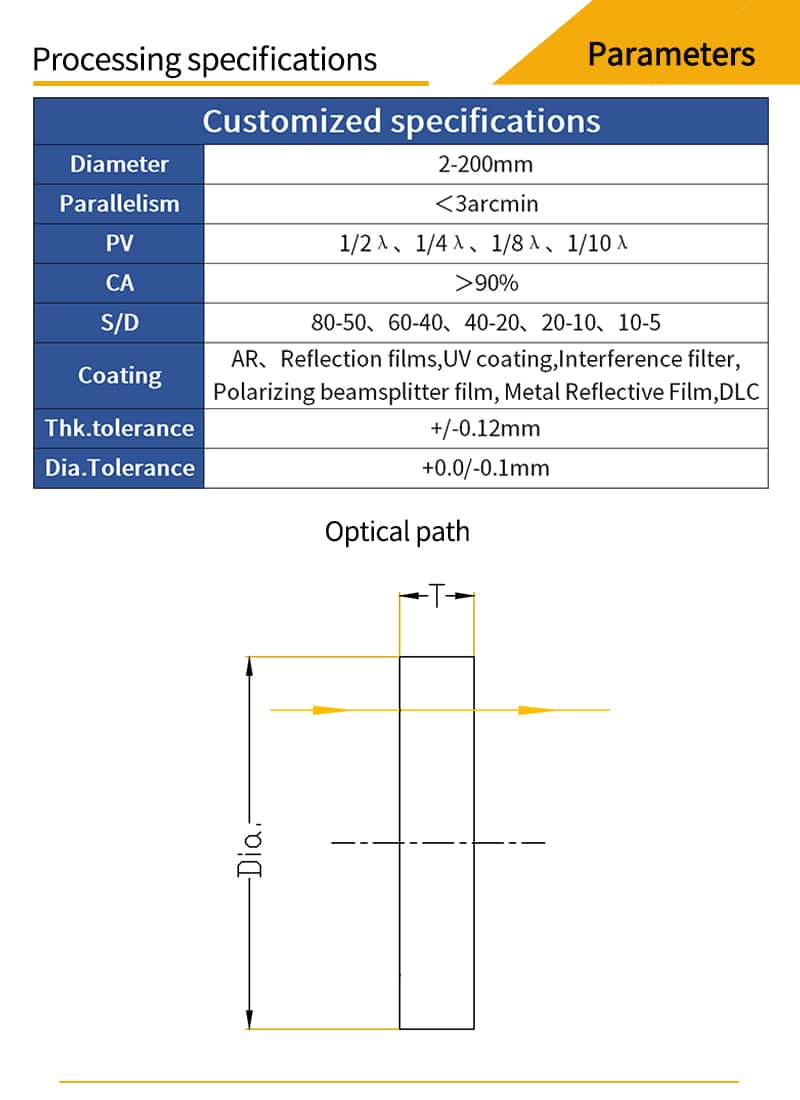

توانایی‌های تولیدی:

• تولید پنجره‌های گرد سوراخ‌دار با مشخصات:

  • قطر: 2 تا 300 میلی‌متر

  • ضخامت: 0.12 تا 60 میلی‌متر

  • دقت سطحی: تا 20-10

  • انحراف موج: 1/10 طول موج در 633 نانومتر

فرآیندهای پرداخت:

1. پرداخت دیسک ژله‌ای

2. پرداخت سرعت بالا

3. پرداخت حلقوی

4. پرداخت CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• انحراف‌سنج‌های بازتاب و عبور

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزگذاری UV ژل

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار دو بعدی

• قطرسنج کروی

گزینه‌های پوشش دهی:

• MgF₂

• پوشش ضد بازتاب UV (UV-AR)

• پوشش ضد بازتاب محدوده UV-VIS

• پوشش ضد بازتاب VIS-EXT

• پوشش ضد بازتاب VIS-NIR

• پوشش ضد بازتاب NIR I و NIR II

• پوشش ضد بازتاب Telecom-NIR

• پوشش ضد بازتاب SWIR

• پوشش ضد بازتاب YAG-BBAR

این محصولات با دقت ابعادی بالا و کیفیت سطحی مناسب برای کاربردهای حساس اپتیکی تولید می‌شوند.

پنجره‌های اپتیکی سلنید روی (ZnSe)

تعریف و ساختار:
پنجره‌های اپتیکی صفحاتی از جنس شیشه‌های اپتیکی هستند که پس از فرآیندهای سنگ‌زنی و صیقل کاری به دو سطح کاملاً موازی تبدیل می‌شوند. این قطعات به عنوان محافظی برای تجهیزات حساس اپتیکی و الکترونیکی به کار می‌روند.

کاربردهای اصلی:

1. محافظت از تجهیزات:

   • حسگرهای الکترونیکی

   • لنزهای اپتیکی

   • دستگاه‌های لیزری

2. کاربردهای تخصصی سلنید روی:

   • پنجره‌های محافظ در اپتیک لیزر CO₂

   • سیستم‌های تصویربرداری حرارتی پیشرفته (FTIR)

   • رادیومترهای پزشکی و صنعتی

   • طیف‌سنج‌های مادون قرمز

ویژگی‌های منحصر به فرد ZnSe:

• انتقال نور عالی در محدوده مادون قرمز

• مقاومت حرارتی مناسب برای کاربردهای لیزری

• پایداری شیمیایی مطلوب

توانایی‌های تولیدی:
ما قادر به تأمین پنجره‌های ZnSe در:

• ابعاد و اندازه‌های مختلف

• ضخامت‌های متنوع

• دقت اپتیکی بالا

نکات فنی:

• این پنجره‌ها با حفظ موازی بودن سطوح و کیفیت اپتیکی بالا تولید می‌شوند.

• قابلیت ارائه با پوشش‌های ضد بازتاب برای کاربردهای خاص وجود دارد.

• مناسب برای استفاده در محیط‌های صنعتی و پزشکی با شرایط کاری سخت.

پنجره‌های اپتیکی و ملاحظات انتخاب آنها

تعریف و ساختار:
پنجره‌های اپتیکی صفحاتی از جنس مواد اپتیکی هستند که پس از فرآیندهای سنگ‌زنی و پرداخت به دو سطح کاملاً موازی تبدیل می‌شوند. این قطعات عمدتاً به عنوان محافظ برای تجهیزات حساس به کار میروند.

کاربردهای اصلی:

• محافظت از سنسورهای الکترونیکی

• محافظ لنزهای اپتیکی

• محافظ هدهای پردازش لیزری

ملاحظات انتخاب:
در انتخاب پنجره‌های اپتیکی باید به دو جنبه اساسی توجه نمود:

1. ویژگی‌های انتقالی ماده:

   • محدوده طیفی عبور نور

   • ضریب عبور در طول‌موج‌های مورد نظر

2. ویژگی‌های مکانیکی:

   • مقاومت در برابر تنش‌های محیطی

   • پایداری حرارتی

   • مقاومت در برابر خراش

پارامترهای کلیدی:

1. ضریب عبور نور (Transmission)

2. کیفیت سطح (Surface quality)

3. ضخامت (Thickness)

4. درجه موازی بودن سطوح (Parallelism)

5. جنس ماده پایه (Substrate material)

6. سایر ویژگی‌های اختصاصی

نکته نهایی:
انتخاب بهینه پنجره اپتیکی باید بر اساس نیازهای خاص هر کاربرد و با در نظر گرفتن تمامی پارامترهای فوق انجام پذیرد. برای مثال، در کاربردهای لیزری، موازی بودن سطوح و کیفیت سطحی از اهمیت ویژه‌ای برخوردار است، در حالی که در کاربردهای طیف‌سنجی، محدوده عبور نور پارامتر تعیین‌کننده محسوب می‌شود.

سلنید روی (ZnSe): ماده‌ای کلیدی در اپتیک مادون قرمز

ویژگی‌های فیزیکی و نوری:
سلنید روی یک ماده پلی‌کریستال زردرنگ و شفاف با مشخصات زیر است:

• اندازه ذرات کریستالی: حدود ۷۰ میکرومتر

• محدوده انتقال نور: ۰.۵ تا ۱۵ میکرومتر

• ساختار تولید: سنتز شده به روش رسوب‌دهی شیمیایی از فاز بخار (CVD)

مزایای روش تولید CVD:

• عاری از جذب ناخالصی‌ها

• تلفات پراکندگی بسیار پایین

• جذب بسیار کم در طول موج ۱۰.۶ میکرومتر

کاربردهای اصلی:
۱. سیستم‌های لیزر CO₂ پرتوان:

• به دلیل جذب پایین در ۱۰.۶ میکرومتر، ماده‌ای ایده‌آل برای ساخت المان‌های اپتیکی در این سیستم‌هاست

۲. کاربردهای عمومی در اپتیک:

• در تمام محدوده انتقال خود کاربردهای گسترده‌ای در سیستم‌های اپتیکی دارد

انواع المان‌های اپتیکی ساخته شده از ZnSe:

• آینه‌های تمام‌تاب و نیمه‌تاب

• گسترش‌دهنده‌های پرتو (Beam expander)

• لنزهای میدان تخت (Flat field lens)

• لنزهای مادون قرمز میانی

• المان‌های تخصصی لیزر CO₂ با طول موج ۱۰.۶ میکرومتر شامل:

  • لنزهای کوژ-تخت (Plano-convex)

  • لنزهای کوژ-کاو (Concave-convex)

  • آینه‌های آب‌طلاکاری شده

  • قطعات قطبش‌گر دایروی

  • گسترش‌دهنده‌های پرتو

این ماده به دلیل ترکیب خاصیت نوری مطلوب و قابلیت‌های مکانیکی مناسب، جایگاه ویژه‌ای در ساخت المان‌های اپتیکی پیشرفته دارد.

ویژگی‌های سلنید روی تولید شده به روش CVD

سلنید روی (ZnSe) سنتز شده با روش رسوب‌دهی شیمیایی از فاز بخار (CVD) دارای مشخصات منحصر به فرد زیر می‌باشد:

۱. ویژگی‌های کلیدی:

• درجه خلوص بسیار بالا: عاری از ناخالصی‌های جذب کننده نور

• مقاومت محیطی مطلوب: پایداری در شرایط عملیاتی مختلف

• قابلیت ماشین‌کاری آسان: امکان تولید قطعات با هندسه‌های پیچیده

۲. مزایای اپتیکی:

• یکنواختی عالی: توزیع یکسان خواص نوری در سرتاسر ماده

• ثبات خواص: سازگاری بین نمونه‌های مختلف تولیدی

۳. کاربردهای اصلی:

• سیستم‌های لیزر CO₂: به دلیل جذب بسیار کم در طول موج ۱۰.۶ میکرومتر

• سیستم‌های تصویربرداری حرارتی مادون قرمز: با عملکرد مطلوب در محدوده ۸-۱۲ میکرومتر

این ماده با ترکیب مزایای منحصر به فرد نوری و مکانیکی، گزینه‌ای ایده‌آل برای کاربردهای پیشرفته اپتیکی محسوب می‌شود.

پوشش‌های اپتیکی و کاربردهای آنها

تعریف پوشش اپتیکی:
پوشش‌دهی اپتیکی فرآیند اعمال لایه‌های نازک شفاف از مواد دی‌الکتریک یا فلزی بر روی سطح زیرلایه به روش‌های فیزیکی یا شیمیایی است. این فرآیند با هدف تغییر ویژگی‌های نوری سطح مواد انجام می‌شود.

اهداف اصلی پوشش‌دهی:

• تنظیم میزان بازتاب و عبور نور سطح

• ایجاد قابلیت‌های تخصصی شامل:

  • تقسیم پرتو (Beam Splitting)

  • تفکیک رنگی (Color Separation)

  • فیلتراسیون نوری (Light Filtering)

  • ایجاد خاصیت قطبش (Polarization)

انواع پوشش‌های قابل ارائه:
۱. لایه‌های ضد بازتاب (AR):

• کاهش تلفات نوری در سطح مشترک

۲. لایه‌های بازتاب بالا (HR):

• افزایش بازتاب برای کاربردهای خاص

۳. لایه‌های طیفی:

• برای کاربردهای فیلتراسیون انتخابی

۴. لایه‌های فلزی:

• برای کاربردهای آینه‌ای و رسانایی

پوشش‌های ضد بازتاب پهن‌باند:
ما قادر به ارائه پوشش‌های ضد بازتاب برای محدوده‌های طیفی زیر هستیم:

• فرابنفش (UV)

• مرئی (Visible)

• فروسرخ نزدیک (NIR)

• فروسرخ میانی (Mid-IR)

این پوشش‌ها با استفاده از پیشرفته‌ترین تکنیک‌های لایه‌گذاری و با دقت بالا تولید می‌شوند. هر نوع پوشش با توجه به نیازهای خاص هر کاربرد طراحی و بهینه‌سازی می‌گردد.

روش سنتز و خالص‌سازی سلنید روی (ZnSe)

سلنید روی از طریق فرآیند رسوب‌دهی شیمیایی از فاز بخار (CVD) و با استفاده از مواد اولیه با خلوص بسیار بالا تولید می‌شود:

مواد اولیه:

• هیدروژن سلنید (H₂Se) با خلوص 99.999% (درجه 5N)

• روی (Zn) با خلوص 99.999% (درجه 5N)

مکانیسم سنتز:
فرآیند CVD نه تنها یک روش تولید، بلکه به‌عنوان یک مرحله خالص‌سازی نیز عمل می‌کند. در این روش:

1. مواد اولیه در فاز گازی واکنش می‌دهند

2. ناخالصی‌ها در طول فرآیند رسوب‌دهی حذف می‌شوند

3. ساختار بلوری منظم و خالص تشکیل می‌شود

ویژگی‌های محصول نهایی:

• خلوص اپتیکی بسیار بالا

• توزیع یکنواخت خواص فیزیکی

• کیفیت مناسب برای کاربردهای اپتیکی حساس

این روش تولید تضمین‌کننده کیفیت مطلوب برای کاربردهای پیشرفته در سیستم‌های لیزری و اپتیکی است.

تک‌بلور (مونوکریستال)

ویژگی‌های ظاهری:

• در بررسی چشمی تحت نور طبیعی روز:

  • هیچ مرزدانه (grain boundary) قابل مشاهده نیست

  • نوارهای بیدمانند (wicker-like stripes) روی سطح دیده نمی‌شود

تفسیر فنی:

1. ساختار بلوری کاملاً یکنواخت و همگن

2. عدم وجود نقص‌های بلوری در مقیاس ماکروسکوپی

3. نشانگر کیفیت بالای فرآیند رشد بلور

ملاحظات کنترل کیفی:

• بازرسی باید در نور طبیعی و با شرایط نوری مناسب انجام شود

• وجود هرگونه ناهمگنی ظاهری نشانگر نقص در فرآیند رشد کریستال است

• این استاندارد برای کاربردهای اپتیکی و الکترونیکی حساس الزامی است

کاربردهای ویژه:

• المان‌های اپتیکی با دقت بالا

• قطعات نیمه‌هادی پیشرفته

• تجهیزات لیزری پرتوان

نیمه‌کریستال (Sub-crystal)

ویژگی‌های کیفی:

در بررسی چشمی با نور طبیعی روز:

• نوارهای بیدمانند (willow stripes) روی سطح کریستال مشاهده می‌شود

• مساحت این نوارها کمتر از ۱/۶ قطر مقطع انتهایی کریستال است

پس از پرداخت نهایی:

• نوارهای بیدمانند کاملاً محو شده و قابل مشاهده نیستند

ملاحظات فنی:
۱. این ویژگی نشانگر ساختار نیمه‌کریستالی با کیفیت متوسط است
۲. محدودیت مساحت نوارها (۱/۶ سطح) تضمین‌کننده کیفیت پایه برای کاربردهای غیرحساس است
۳. قابلیت حذف نوارها با پرداخت نهایی، امکان استفاده در کاربردهای با کیفیت سطحی بالاتر را فراهم می‌کند

کاربردهای مناسب:

• تجهیزات اپتیکی با دقت متوسط

• سیستم‌های غیرحساس به کیفیت سطحی بالا

• قطعاتی که پس از پرداخت نهایی استفاده می‌شوند

نکته: این استاندارد برای کاربردهایی که نیاز به کیفیت تک‌کریستال کامل ندارند مناسب می‌باشد.

ویژگی‌های پلی‌کریستال (چندبلوری)

مشخصات ظاهری:
در بررسی بصری با نور طبیعی روز:

• خطوط مرز بلوری (crystal boundary lines) به وضوح در سطح کریستال قابل مشاهده هستند

• اختلاف قابل توجهی در میزان روشنایی بین دو طرف مرزهای بلوری وجود دارد

تفسیر فنی:

1. وجود مرزهای بلوری آشکار، نشان‌دهنده ساختار چندبلوری ماده است

2. تفاوت در میزان روشنایی ناشی از تفاوت جهت‌گیری کریستالوگرافی دانه‌های مجاور می‌باشد

3. این ویژگی نشانگر وجود دانه‌های بلوری متعدد با جهت‌گیری‌های متفاوت در ساختار ماده است

ملاحظات کاربردی:

• مناسب برای کاربردهای غیر اپتیکی و صنعتی عمومی

• کیفیت نوری پایین‌تر نسبت به نمونه‌های تک‌بلوری و نیمه‌بلوری

• معمولاً در کاربردهای الکترونیکی و صنعتی با نیازمندی‌های متوسط استفاده می‌شود

نکته: این مشخصات برای مواد پلی‌کریستالی استاندارد محسوب شده و در فرآیندهای کنترل کیفی مورد ارزیابی قرار می‌گیرد.

مواد اپتیکی و کاربردهای تخصصی آنها

1. شیشه اپتیکی N-BK7

• پرکاربردترین ماده برای قطعات اپتیکی باکیفیت

• محدوده عبور: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردها: تلسکوپ‌ها و سیستم‌های لیزری

• نکته: زمانی انتخاب می‌شود که مزایای سیلیکای ذوب‌شده UV مورد نیاز نباشد

2. سیلیکای ذوب‌شده UV

• محدوده عبور: 185-2100 نانومتر (UV تا فروسرخ نزدیک)

• مزایا:

  • یکنواختی بهتر نسبت به N-BK7

  • ضریب انبساط حرارتی پایین‌تر

  • مناسب برای لیزرهای پرتوان و تصویربرداری

3. فلورید کلسیم (CaF₂)

• محدوده کاری: 180 نانومتر تا 8 میکرومتر

• کاربردها:

  • پنجره و لنز در طیف‌سنج‌ها

  • سیستم‌های تصویربرداری حرارتی

  • لیزرهای اگزایمر

4. فلورید باریم (BaF₂)

• محدوده عبور: 200 نانومتر تا 11 میکرومتر

• ویژگی‌ها:

  • مقاوم در برابر تابش‌های پرانرژی

  • خاصیت سینتیلاسیون عالی

  • محدودیت: مقاومت کم در برابر رطوبت

  • دمای کارکرد: تا 800°C در محیط خشک

• نکته ایمنی: استفاده از دستکش الزامی است

5. فلورید منیزیم (MgF₂)

• محدوده کاری: 200 نانومتر تا 6 میکرومتر

• مزایا:

  • مقاومت شیمیایی و مکانیکی عالی

  • سختی: 415 (مقیاس نوپ)

  • ضریب شکست: 1.38

6. سلنید روی (ZnSe)

• محدوده عبور: 600 نانومتر تا 16 میکرومتر

• کاربردها:

  • تصویربرداری حرارتی و پزشکی

  • لیزرهای CO₂ پرتوان

• ملاحظات:

  • ماده نرم (سختی 120)

  • نیاز به مراقبت ویژه در تمیزکردن

7. سیلیکون (Si)

• محدوده کاری: 1.2-8 میکرومتر

• مزایا:

  • چگالی پایین

  • سختی بالا (1150)

• محدودیت: جذب شدید در 9 میکرومتر

8. ژرمانیوم (Ge)

• محدوده کاری: 2-16 میکرومتر

• ویژگی‌ها:

  • ضریب شکست بالا

  • انحراف رنگی کم

  • محدودیت دمایی (حداکثر 100°C)

  • چگالی: 5.33 گرم/سانتی‌مترمکعب

• کاربردها:

  • تصویربرداری حرارتی

  • سیستم‌های FLIR

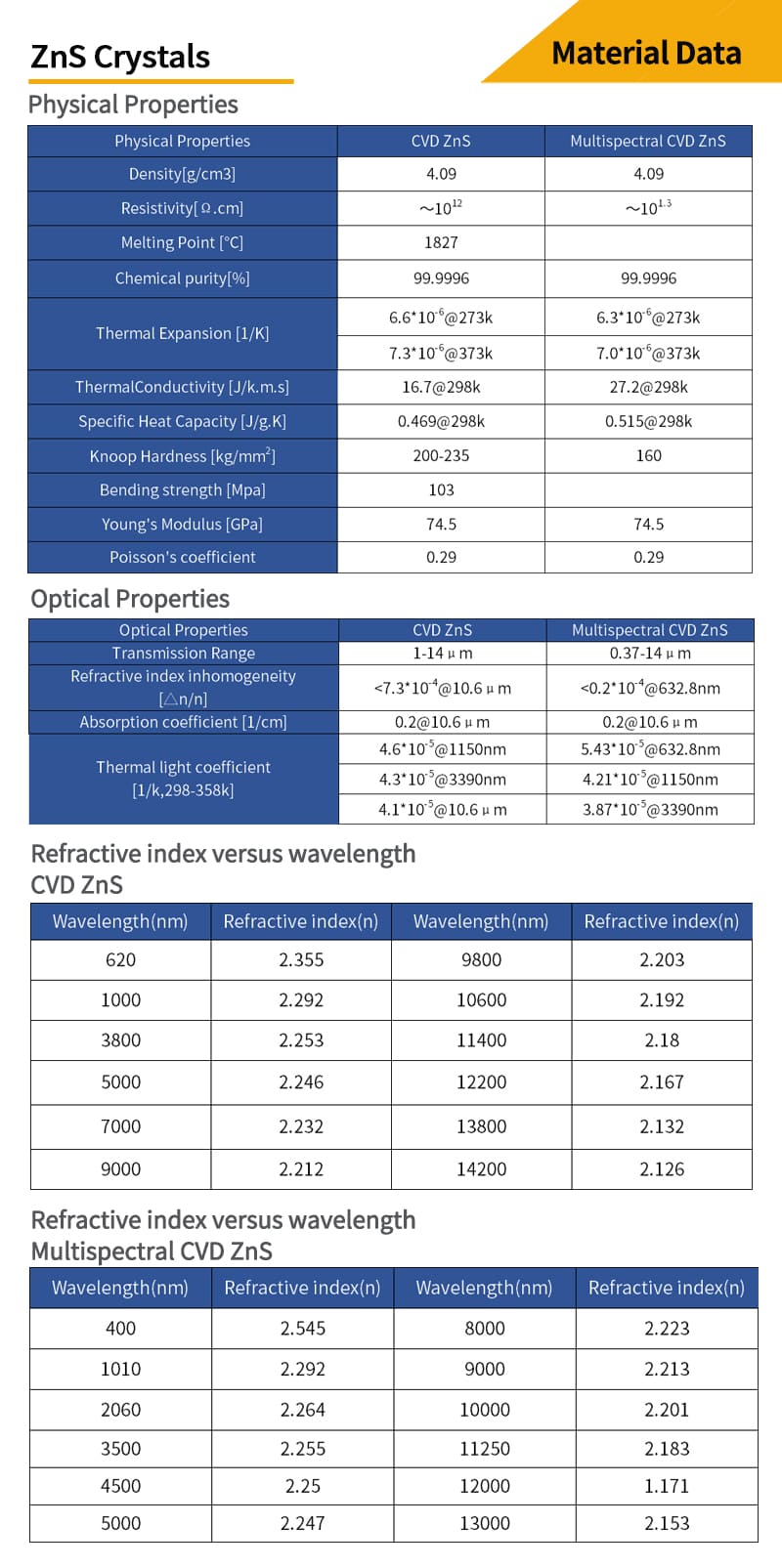

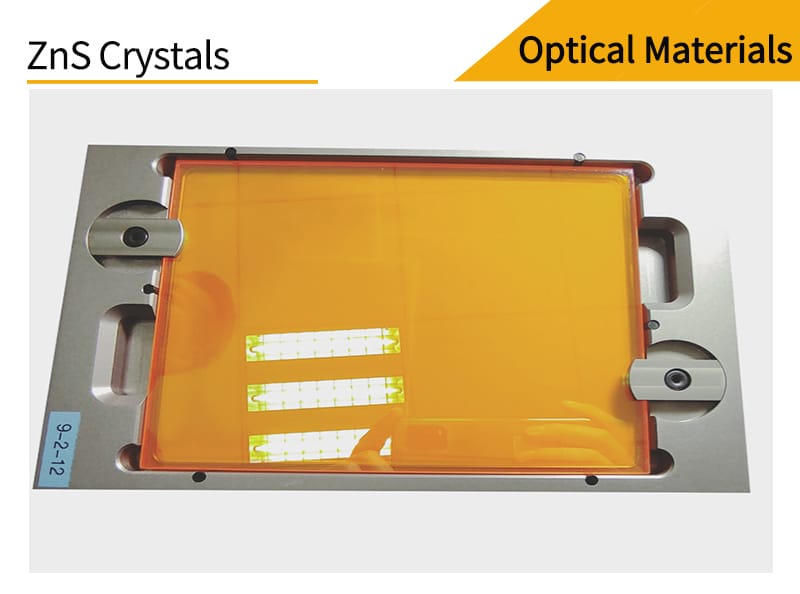

9. ZnS CVD

• تنها ماده اپتیکی غیر از الماس با محدوده کاری از مرئی تا فروسرخ موج بلند

• کاربردهای پیشرفته نظامی:

  • پنجره‌های “سه-اپتیکی”

  • سیستم‌های دو رنگی

هر ماده با توجه به ویژگی‌های منحصر به فرد خود، در کاربردهای خاص اپتیکی و لیزری استفاده می‌شود. انتخاب ماده مناسب به پارامترهایی مانند محدوده طیفی، شرایط محیطی و نیازمندی‌های مکانیکی بستگی دارد.
