لنز منیسک

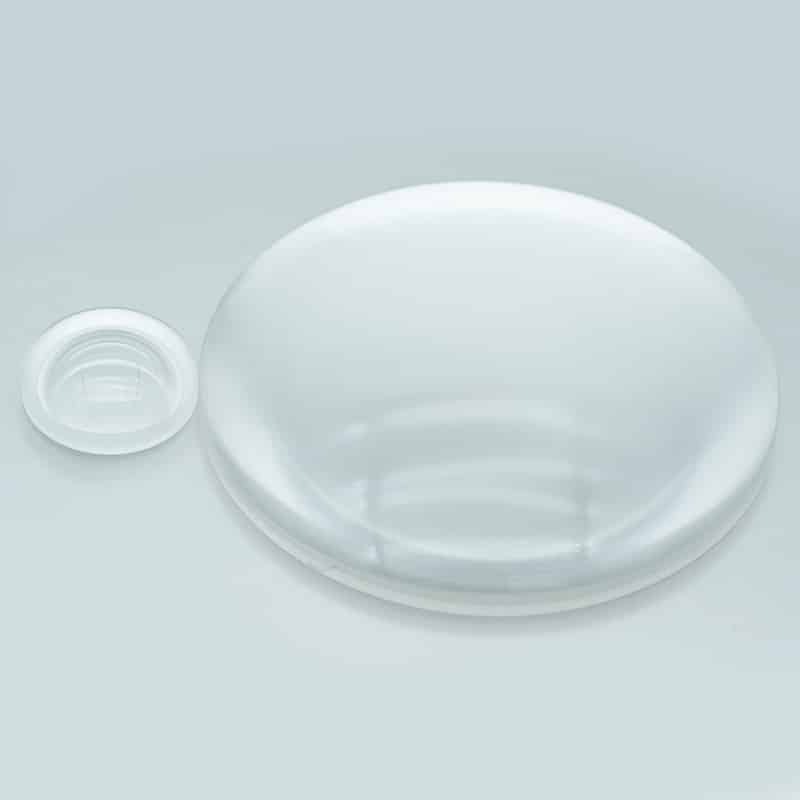

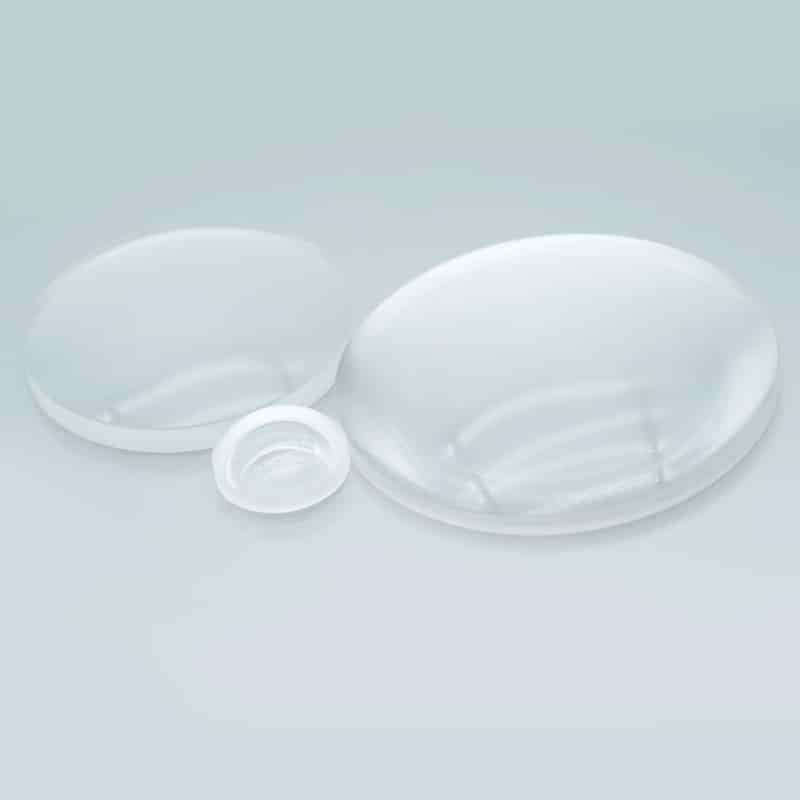

لنز منیسک N-BK7

شیشه اپتیکی N-BK7 به طور گسترده در کاربردهای طیف مرئی و فروسرخ کوتاه استفاده می‌شود. مزایای این ماده نسبت به سایر شیشه‌های مشابه عبارتند از:

• عملکرد بالا

• هزینه مقرون‌به‌صرفه

• یکنواختی بالای ماده

• همگنی عالی ضریب شکست

• دوبرگردانی نوری (birefringence) کم

• حباب و ناخالصی‌های خطی ناچیز

مشخصات لنز منیسک:

لنز منیسک دارای یک سطح محدب و یک سطح مقعر است. بسته به ترکیب ضریب شکست، انحنا و شعاع خمش، می‌تواند به عنوان لنز همگرا یا واگرا عمل کند.

قابلیت‌های تولید:

شرکت ما قادر به تولید لنزهای منیسک N-BK7 با مشخصات زیر است:

• قطر: 2 تا 300 میلی‌متر

• ضخامت: 0.12 تا 60 میلی‌متر

• دقت سطح: تا 20-10 (1/10 طول موج @633 نانومتر)

فرآیندهای پرداخت:

1. پولیش دیسک ژلی

2. پولیش سرعت بالا

3. پولیش حلقوی

4. پولیش CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• اندازه‌گیر انحراف بازتاب و عبور

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزگذاری UV ژلی

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار دو بعدی (2D Imager)

• اندازه‌گیر قطر کره

گزینه‌های پوشش (کوتینگ):

• MgF₂

• پوشش ضدبازتاب UV (UV-AR)

• پوشش ضدبازتاب UV-VIS

• پوشش گسترده VIS (VIS-EXT)

• پوشش ضدبازتاب VIS-NIR

• پوشش ضدبازتاب NIR I و NIR II

• پوشش ضدبازتاب Telecom-NIR

• پوشش ضدبازتاب SWIR

• پوشش BBAR مخصوص لیزر YAG

این لنزها با دقت بالا تولید شده و برای کاربردهای اپتیکی دقیق مناسب هستند.

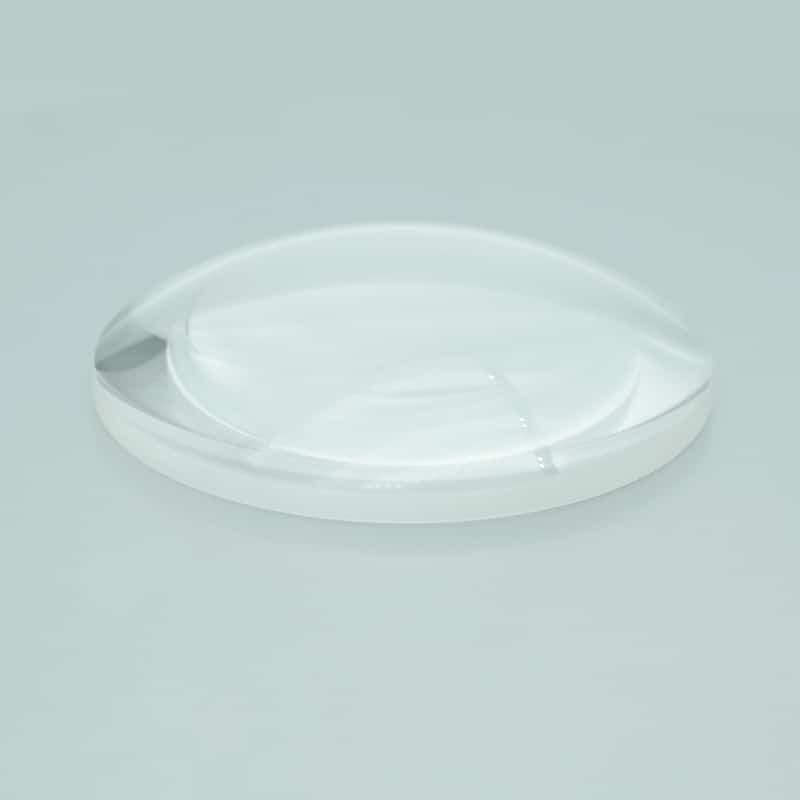

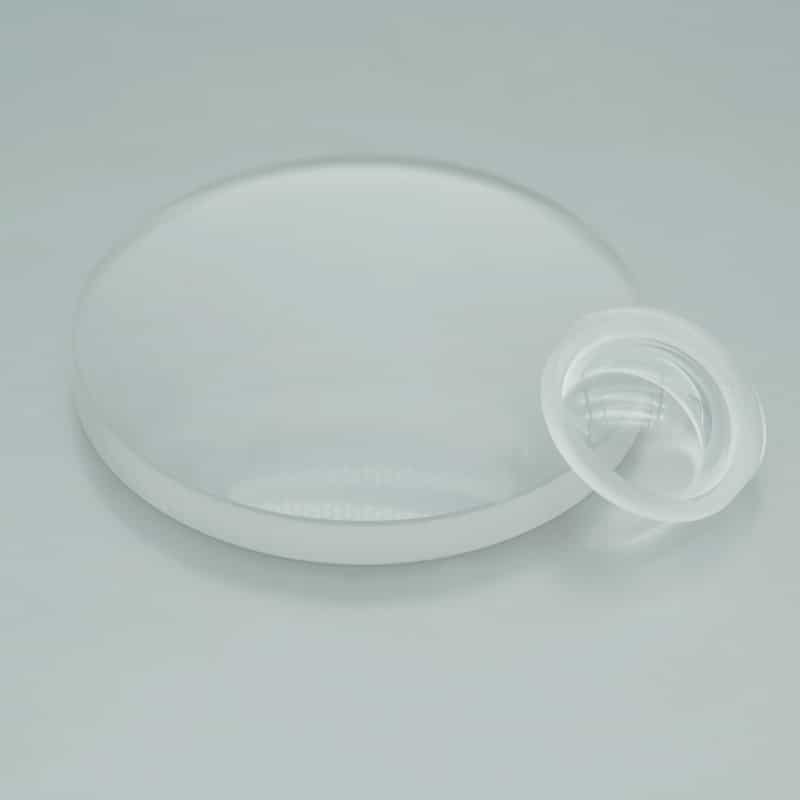

لنزهای منیسک N-BK7

کاربردها و ویژگی‌های کلیدی:

شیشه اپتیکی N-BK7 به‌طور گسترده در کاربردهای طیف مرئی و فروسرخ کوتاه استفاده می‌شود. لنزهای منیسک ساخته شده از این ماده در دو نوع اصلی تولید می‌شوند:

1. لنز منیسک مثبت (همگرا کننده نور)

2. لنز منیسک منفی (واگرا کننده نور)

این لنزها به‌طور ویژه برای کاهش ابیراهی کروی در سیستم‌های اپتیکی طراحی شده‌اند.

توانایی‌های تولیدی:

ما قادر به تولید لنزهای منیسک N-BK7 با مشخصات زیر هستیم:

• تنوع در ابعاد و اندازه‌ها

• فاصله‌های کانونی متنوع

• دقت اپتیکی بالا

مزایای محصولات ما:
✓ طراحی بهینه برای کاهش ابیراهی‌های نوری
✓ کیفیت سطح عالی با پرداخت دقیق
✓ تنوع در انتخاب پارامترهای اپتیکی
✓ مناسب برای کاربردهای حساس و دقیق

این لنزها برای استفاده در سیستم‌های تصویربرداری، تجهیزات لیزر و دستگاه‌های اپتیکی پیشرفته ایده‌آل هستند. با توجه به نیازهای خاص هر پروژه، می‌توانیم محصولات را با مشخصات فنی سفارشی تولید کنیم.

لنزهای منیسک: ساختار و کاربردها

1. تعریف و انواع:
لنزهای منیسک، عدسی‌های دوطرفه با یک سطح محدب و یک سطح مقعر هستند که در دو دسته اصلی تولید می‌شوند:

• منیسک مثبت (همگراکننده نور)

• منیسک منفی (واگراکننده نور)

2. ویژگی‌های لنز منیسک مثبت:

• ضخامت بیشتر در مرکز نسبت به لبه‌ها

• عملکرد همگراسازی پرتوهای نور

• طراحی ویژه برای کاهش ابیراهی کروی سوم

• نحوه استفاده بهینه: قرارگیری سطح محدب به سمت منبع نور در مواجهه با پرتو موازی

3. ویژگی‌های لنز منیسک منفی:

• ضخامت کمتر در مرکز نسبت به لبه‌ها

• عملکرد واگراسازی پرتوهای نور

• طراحی ویژه برای کاهش ابیراهی کروی سوم

• نحوه استفاده بهینه: قرارگیری سطح محدب به سمت پرتو ورودی

4. پارامترهای فنی کلیدی:

5. انتخاب بهینه:
با توجه به نیازهای هر کاربرد خاص، می‌توان ترکیب مناسبی از این پارامترها را انتخاب نمود. این لنزها با طراحی ویژه خود قادرند ضمن حفظ کیفیت تصویر، ابیراهی‌های سیستم‌های اپتیکی را به حداقل برسانند.

نکته فنی: در کاربردهای حساس، جهت قرارگیری صحیح لنز (تعیین سطح محدب یا مقعر نسبت به پرتو) نقش حیاتی در عملکرد بهینه سیستم دارد.

توضیحات مواد: شیشه اپتیکی N-BK7

شیشه اپتیکی N-BK7 به طور گسترده در کاربردهای طیف مرئی و فروسرخ کوتاه استفاده می‌شود. مزایای این ماده نسبت به سایر شیشه‌های مشابه عبارتند از:

مزایای کلیدی:

• عملکرد بالا و هزینه مقرون‌به‌صرفه

• یکنواختی عالی ماده

• همگنی بسیار بالا در ضریب شکست

• دوبرگردانی نوری (Birefringence) پایین

• میزان حباب و ناخالصی‌های خطی ناچیز

ویژگی‌های ماده:
کیفیت بالای مواد اپتیکی در همگنی آنها نمایان می‌شود که به طور خاص به محدوده بسیار باریک تغییرات ضریب شکست در کل شیشه اشاره دارد. شیشه‌های اپتیکی مورد استفاده در کاربردهای خاص مانند:

• لیزرهای پرتوان

• تجهیزات نجومی
  نیازمند بالاترین سطح همگنی هستند.

N-BK7 می‌تواند دمای انتقال پایین (معمولاً زیر 550°C) را تحمل کند که این ویژگی:

• عمر قالب را افزایش می‌دهد

• زمان پرس را کاهش می‌دهد

ویژگی‌های فنی:

• تمایل کم به واکنش شیمیایی با مواد قالب در محدوده دمای شکل‌دهی

• تلرانس‌های اپتیکی دقیق

• تنوع در ابعاد و اندازه‌های شیشه

• گزینه‌های متنوع تأمین:

  • مواد خام اپتیکی

  • بلانک‌های اپتیکی

  • قطعات اپتیکی

کاربردهای اصلی:

• فناوری لیزرهای پرانرژی

• تجهیزات اندازه‌گیری دقیق

• صنعت نیمه‌هادیها

• فناوری ماهواره‌ای

• کاربردهای تصویربرداری نجومی

این ماده به دلیل ترکیب منحصر به فرد ویژگی‌های اپتیکی و مکانیکی، انتخاب ایده‌آلی برای سیستم‌های اپتیکی با دقت بالا محسوب می‌شود.

ویژگی‌های ممتاز شیشه اپتیکی N-BK7

شیشه اپتیکی N-BK7 با دارا بودن مزایای متعدد، به عنوان یکی از پرکاربردترین مواد در صنعت اپتیک شناخته می‌شود. مهم‌ترین ویژگی‌های این ماده عبارتند از:

1. کارایی بالا (High Performance):

   • ارائه کیفیت اپتیکی عالی در محدوده مرئی و فروسرخ نزدیک

   • مناسب برای کاربردهای دقیق و حساس

2. صرفه اقتصادی (Low Cost):

   • قیمت تمام شده مناسب نسبت به کارایی ارائه شده

   • مقرون‌به‌صرفه برای تولید انبوه

3. یکنواختی ماده (Material Consistency):

   • ثبات خواص فیزیکی در تمامی نمونه‌ها

   • تکرارپذیری بالا در فرآیندهای تولید

4. همگنی عالی ضریب شکست (High Refractive Index Homogeneity):

   • تغییرات بسیار ناچیز در ضریب شکست (Δn ≤ ±2 × 10⁻⁶)

   • مناسب برای سیستم‌های اپتیکی دقیق

5. دوبرگردانی نوری پایین (Low Stress Birefringence):

   • مقدار ناچیز تنش‌های داخلی (معمولاً کمتر از 10 nm/cm)

   • حفظ کیفیت قطبش نور

6. کیفیت سطح عالی:

   • حداقل حباب و ناخالصی‌های داخلی (Class 0-1 طبق استاندارد ISO 10110)

   • نبود ناخالصی‌های خطی (Streakiness) قابل مشاهده

این ترکیب منحصر به فرد از ویژگی‌ها، N-BK7 را به گزینه‌ای ایده‌آل برای کاربردهایی چون:

• سیستم‌های تصویربرداری دقیق

• تجهیزات لیزر

• ابزارهای اندازه‌گیری اپتیکی

• دستگاه‌های پزشکی و آزمایشگاهی

تبدیل کرده است. انتخاب این ماده می‌تواند ضمن تضمین کیفیت مطلوب، بهینه‌سازی هزینه‌های تولید را نیز به همراه داشته باشد.

پوشش‌های اپتیکی و کاربردهای آنها

تعریف پوشش اپتیکی:
پوشش‌دهی اپتیکی فرآیند اعمال لایه‌های نازک از مواد شفاف دی‌الکتریک یا فلزی بر روی سطح زیرلایه‌ها به روش‌های فیزیکی یا شیمیایی است. این فرآیند با اهداف زیر انجام می‌گیرد:

اهداف اصلی پوشش‌دهی:

• اصلاح ویژگی‌های بازتاب و عبور سطح مواد

• تنظیم میزان بازتاب نور (کاهش یا افزایش بر حسب نیاز)

• تأمین نیازهای تخصصی اپتیکی شامل:

  • تقسیم پرتو نوری (Beam Splitting)

  • تفکیک طیفی (Color Separation)

  • فیلتراسیون نوری (Light Filtering)

  • کنترل قطبش نور (Polarization)

انواع پوشش‌های قابل ارائه:

1. لایه‌های ضد بازتاب (Anti-Reflective Coatings):

   • کاهش تلفات نوری در سطح مشترک

   • افزایش بازده سیستم‌های اپتیکی

2. لایه‌های بازتاب‌بالا (High-Reflective Coatings):

   • بازتاب بیش از 99% در طول‌موج‌های مشخص

3. لایه‌های طیفی (Spectral Coatings):

   • عبور یا بازتاب انتخابی در محدوده‌های طیفی خاص

4. لایه‌های فلزی (Metallic Coatings):

   • برای کاربردهای خاص مانند آینه‌ها و الکترودهای شفاف

پوشش‌های ضد بازتاب پهن‌باند:

• طراحی شده برای محدوده‌های طیفی:

  • فرابنفش (UV: 200-400 nm)

  • مرئی (Visible: 400-700 nm)

  • فروسرخ نزدیک (NIR: 700-2500 nm)

  • فروسرخ میانی (Mid-IR: 3-5 μm)

این پوشش‌ها با استفاده از تکنیک‌های پیشرفته مانند تبخیر حرارتی، کندوپاش مغناطیسی (Magnetron Sputtering) و رسوب‌دهی لایه اتمی (ALD) با دقت نانومتری اعمال می‌شوند. کیفیت پوشش‌ها با دستگاه‌های دقیقی مانند اسپکتروفتومتر و میکروسکوپ نیروی اتمی (AFM) کنترل می‌گردد.

مواد اپتیکی و کاربردهای تخصصی آنها

1. شیشه اپتیکی N-BK7:

• پرکاربردترین ماده برای تولید قطعات اپتیکی باکیفیت

• محدوده عبور عالی: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردهای اصلی: تلسکوپ‌ها، سیستم‌های لیزری

• جایگزین مناسب زمانی که مزایای سیلیکا فیوزد UV مورد نیاز نباشد

2. سیلیکا فیوزد UV:

• محدوده عبور گسترده: 185-2100 نانومتر

• یکنواختی بهتر و ضریب انبساط حرارتی کمتر نسبت به N-BK7

• مناسب برای لیزرهای پرتوان و کاربردهای تصویربرداری دقیق

3. فلورید کلسیم (CaF₂):

• محدوده کاری: 180 نانومتر تا 8 میکرومتر

• کاربردها: پنجره و عدسی در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

• مقاومت بالا در برابر آسیب لیزرهای اگزایمر

4. فلورید باریم (BaF₂):

• محدوده عبور: 200 نانومتر تا 11 میکرومتر

• مقاوم در برابر تابش‌های پرانرژی

• محدودیت: حساس به رطوبت (استفاده تا 800°C در محیط خشک)

• نکات ایمنی: استفاده از دستکش الزامی است

5. فلورید منیزیم (MgF₂):

• محدوده کاری: 200 نانومتر تا 6 میکرومتر

• مقاومت عالی در برابر خوردگی شیمیایی و شوک‌های حرارتی

• سختی: 415 (مقیاس نوکلئوس)

6. سلنید روی (ZnSe):

• محدوده عبور: 600 نانومتر تا 16 میکرومتر

• مناسب برای سیستم‌های تصویربرداری حرارتی و لیزرهای CO₂ پرتوان

• ملاحظات: ماده نرم (سختی 120) – نیاز به مراقبت ویژه

7. سیلیکون (Si):

• محدوده کاری: 1.2 تا 8 میکرومتر

• مزایا: چگالی پایین و سختی بالا (1150)

• محدودیت: جذب بالا در 9 میکرومتر

8. ژرمانیوم (Ge):

• محدوده کاری: 2 تا 16 میکرومتر

• مزایا: ضریب شکست بالا و ابیراهی رنگی کم

• محدودیت: حساسیت به دما (حداکثر 100°C)

9. ZnS تولید شده به روش CVD:

• تنها ماده اپتیکی (به جز الماس) با پوشش طیفی کامل از مرئی تا مادون قرمز موج بلند

• کاربردهای پیشرفته در سیستم‌های تصویربرداری حرارتی با وضوح بالا

هر یک از این مواد با ویژگی‌های منحصر به فرد خود، انتخاب‌های استراتژیکی برای کاربردهای اپتیکی مختلف محسوب می‌شوند. انتخاب ماده مناسب باید با در نظر گرفتن پارامترهای محیطی، محدوده طیفی مورد نیاز و شرایط کاری انجام پذیرد.
