لنزهای منیسک ژرمانیوم

لنزهای منیسک ژرمانیوم (Ge)

ژرمانیوم (Ge) تکبلور، یک ماده شیمیایی بیاثر با محدوده طیف عبوری ۲ تا ۱۲ میکرومتر است که بهعنوان یکی از پرکاربردترین مواد اپتیکی مادونقرمز شناخته میشود. این ماده دارای سختی بالا، رسانایی گرمایی مطلوب و نامحلول در آب است و بهطور گسترده در سیستمهای تصویربرداری مادونقرمز و طیفسنجهای مادونقرمز مورد استفاده قرار میگیرد.

ژرمانیوم تکبلور از خواص مکانیکی و رسانایی گرمایی خوبی برخوردار است و جذب بسیار کمی در طولموج ۱۰.۶ میکرومتر (مربوط به لیزر CO₂) دارد؛ ازاینرو، گزینهای ایدهآل برای ساخت لنزها، پنجرهها و آینههای کوپلینگ خروجی در لیزرهای CO₂ محسوب میشود. همچنین، از ژرمانیوم تکبلور بهعنوان زیرلایه در ساخت فیلترهای مادونقرمز مختلف استفاده میشود.

لنز منیسک از یک طرف محدب و از طرف دیگر مقعر است و بسته به ترکیب ضریب شکست، انحنا و شعاع خمش، میتواند بهعنوان لنز همگرا یا واگرا عمل کند.

قابلیتهای تولیدی:

شرکت ما قادر به تولید لنزهای منیسک ژرمانیوم با مشخصات زیر است:

• قطر: ۲ تا ۳۰۰ میلیمتر

• ضخامت: ۰٫۱۲ تا ۶۰ میلیمتر

• دقت سطح: تا ۲۰-۱۰ (۱/۱۰ طولموج @۶۳۳ نانومتر)

فرآیندهای پرداخت:

۱. پولیش دیسک ژلی
۲. پولیش سرعت بالا
۳. پولیش حلقوی
۴. پولیش CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• اندازهگیر انحراف بازتاب و عبور

• گونیومتر ۱۵ ثانیهای

• سیستم سنترینگ UV ژلی

• ضخامتسنج لیزری بدون تماس

• اندازهگیر دو بعدی تصویر (2D Imager)

• اندازهگیر قطر کره (Sphere Diameter Gauge)

گزینههای پوشش (کوتیнг):

• MgF₂

• پوشش ضدبازتاب UV (UV-AR)

• پوشش ضدبازتاب UV-VIS

• پوشش گسترده VIS (VIS-EXT)

• پوشش ضدبازتاب VIS-NIR

• پوشش ضدبازتاب NIR I و NIR II

• پوشش ضدبازتاب Telecom-NIR

• پوشش ضدبازتاب SWIR

• پوشش BBAR مخصوص لیزر YAG

این محصولات با دقت بالا و کیفیت عالی تولید شده و برای کاربردهای پیشرفته اپتیکی و لیزری مناسب هستند.

کاربردهای گسترده ژرمانیوم در اپتیک مادونقرمز

ژرمانیوم به دلیل ضریب شکست بالا، محدوده انتقال طیفی گسترده و خواص مکانیکی مقاوم، کاربردهای وسیعی در اپتیک مادونقرمز دارد. ژرمانیوم تکبلور با گرید اپتیکی دارای پهنای عبور مادونقرمز گستردهای است (در هر دو باند ۳-۵ میکرومتر و ۸-۱۲ میکرومتر) و به همین دلیل، ماده ایدهآلی برای ساخت لنزهای اپتیکی مادونقرمز محسوب میشود. این لنزها عمدتاً در دوربینهای تصویربرداری حرارتی (Thermal Imaging) و لیزرهای مادونقرمز مورد استفاده قرار میگیرند.

با این حال، ژرمانیوم مستعد پدیده فراریت حرارتی (Thermal Fugacity) است، به این معنا که با افزایش دما، میزان عبور نور (Transmittance) آن کاهش مییابد.

محصولات:

شرکت ما لنزهای منیسک ژرمانیوم را در اندازهها و فاصلههای کانونی متنوع تولید و عرضه میکند. این لنزها با دقت بالا و کیفیت مطلوب، برای کاربردهای پیشرفته اپتیکی و سیستمهای مادونقرمز طراحی شدهاند.

ویژگیهای کلیدی:
✔ ضریب شکست بالا برای کارایی اپتیکی بهتر
✔ مقاومت مکانیکی مطلوب برای استفاده در شرایط سخت
✔ محدوده عبور گسترده مادونقرمز (مناسب برای باندهای ۳-۵μm و ۸-۱۲μm)
✔ انواع اندازهها و فاصلههای کانونی برای کاربردهای مختلف

این لنزها گزینهای ایدهآل برای سیستمهای تصویربرداری حرارتی، لیزرهای مادونقرمز و طیفسنجی هستند.

لنزهای منیسک (عدسی های هلالی شکل)

لنزهای منیسک، عدسی های مقعر-محدب هستند که شامل دو نوع منیسک مثبت و منیسک منفی می باشند:

1. لنزهای منیسک مثبت:

• در مرکز ضخیم تر و در لبه ها نازک تر هستند

• باعث همگرایی پرتوهای نور می شوند

• برای کاهش انحراف کروی سوم طراحی شده اند

• هنگام استفاده برای همگراسازی پرتو موازی، باید سطح محدب به سمت منبع نور قرار گیرد تا انحراف کروی به حداقل برسد

2. لنزهای منیسک منفی:

• در مرکز نازک تر و در لبه ها ضخیم تر هستند

• باعث واگرایی پرتوهای نور می شوند

• آنها نیز برای کاهش انحراف کروی سوم طراحی شده اند

• هنگام استفاده برای واگراسازی پرتو، سطح محدب باید به سمت پرتو نور قرار گیرد

پارامترهای مهم در لنزهای منیسک:

• ابعاد و اندازه لنز

• فاصله کانونی

• طول موج طراحی

• کیفیت پرداخت سطح

• دقت سطح عدسی

• میزان خروج از مرکزیت

• جنس ماده پایه (سابستریت)

• سایر ویژگی های اپتیکی

با توجه به کاربردهای خاص، می توان پارامترهای مناسب لنزهای منیسک را انتخاب نمود. این لنزها با طراحی ویژه خود قادرند انحرافات اپتیکی را به حداقل رسانده و کیفیت تصویر را بهبود بخشند.

ویژگی‌های فیزیکی و شیمیایی ژرمانیوم

ژرمانیوم از نظر شیمیایی در برابر بسیاری از مواد واکنش‌پذیر نیست و در تماس با هوا، آب، بازها و اسیدهای متداول، رفتار بی‌اثری از خود نشان می‌دهد. با این حال، ویژگی‌های نوری این ماده به شدت تحت تأثیر دما قرار می‌گیرد.

تأثیر دما بر خواص نوری ژرمانیوم:

• حساسیت شدید به تغییرات دما

• کاهش قابل توجه ضریب عبور نور (Transmittance) با افزایش دما

• در دمای 100 درجه سانتیگراد: جذب نور به حدی افزایش می‌یابد که ماده تقریباً کدر می‌شود

• در دمای 200 درجه سانتیگراد: ژرمانیوم به طور کامل نور را از خود عبور نمی‌دهد (کاملاً کدر می‌شود)

این ویژگی‌های حرارتی-نوری، محدودیت‌هایی در کاربردهای ژرمانیوم ایجاد می‌کند و لازم است در طراحی سیستم‌های اپتیکی که از این ماده استفاده می‌کنند، به دقت مورد توجه قرار گیرد. کنترل دمای محیط کاری برای حفظ عملکرد مطلوب اجزای اپتیکی ساخته شده از ژرمانیوم ضروری است.

پوشش‌های اپتیکی (Optical Coatings)

پوشش‌دهی اپتیکی به فرآیند اعمال لایه‌های نازک شفاف از مواد دی‌الکتریک یا فلزی بر روی سطح زیرلایه‌ها به روش‌های فیزیکی یا شیمیایی اطلاق می‌شود. این فرآیند با اهداف زیر انجام می‌گیرد:

اهداف پوشش‌دهی اپتیکی:

• تغییر ویژگی‌های بازتاب و عبور سطح مواد

• کاهش یا افزایش بازتاب نور بر حسب نیاز

• تأمین نیازهای تخصصی شامل:

  • تقسیم پرتو (Beam Splitting)

  • تفکیک رنگی (Color Separation)

  • فیلتراسیون نوری (Light Filtering)

  • قطبش نور (Polarization)

انواع پوشش‌های قابل ارائه:

1. لایه‌های ضد بازتاب (Anti-Reflective Coatings)

2. لایه‌های بازتاب‌بالا (High-Reflective Coatings)

3. لایه‌های طیفی (Spectral Coatings)

4. لایه‌های فلزی (Metallic Coatings)

ویژگی‌های منحصر به فرد:

• امکان ساخت پوشش‌های ضد بازتاب پهن‌باند برای محدوده‌های:

  • فرابنفش (UV)

  • مرئی (Visible)

  • فروسرخ نزدیک (NIR)

  • فروسرخ میانی (Mid-IR)

این پوشش‌ها با دقت نانومتری طراحی و اجرا می‌شوند تا دقیقاً متناسب با نیازهای خاص هر کاربرد اپتیکی باشند. کیفیت و دقت در اجرای این پوشش‌ها تأثیر مستقیمی بر عملکرد نهایی سیستم‌های اپتیکی دارد.

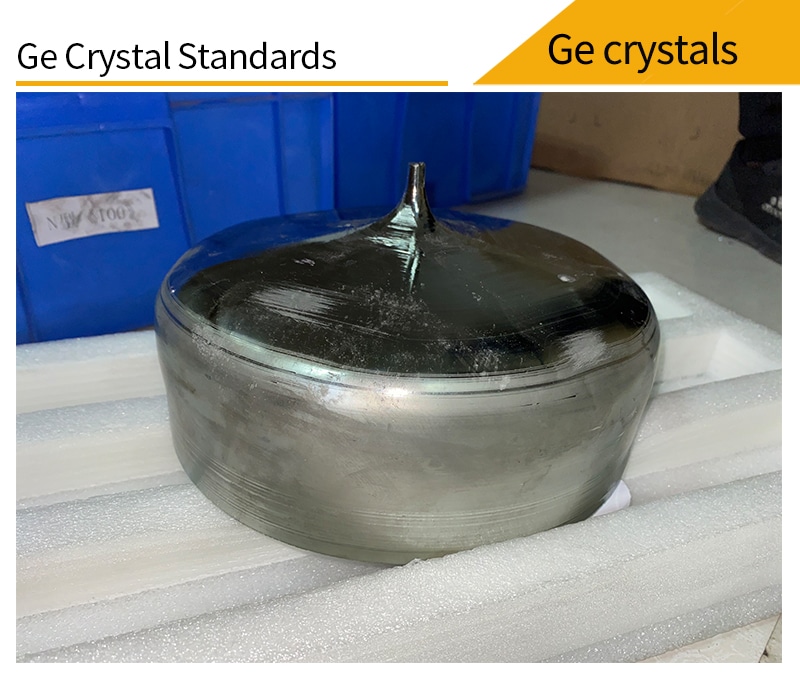

استانداردهای مواد اولیه

1. جنس ماده:

• ماده اولیه: ژرمانیوم تک‌بلور با ترکیب شیمیایی خالص Ge

2. درجه خلوص:

• شمش‌های پلی‌کریستال ژرمانیوم مورد استفاده برای رشد بلور باید مطابق با استاندارد GB/T11071 باشند.

• حداقل خلوص مورد نیاز: ۹۹.۹۹۹۹% (6N)

• حداقل مقاومت الکتریکی: ۵۰ اهم-سانتی‌متر

3. روش رشد بلور:

• روش چکرالسکی (CZ)

4. کیفیت بلورینگی:

• سطح جانبی و مقاطع انتهایی بلور باید عاری از هرگونه ناخالصی شامل:

  • مرزدانه‌ها (Grain Boundaries)

  • بلورهای دوقلو (Twins)

  • حفره‌ها (Holes)

5. کیفیت ظاهری:

• سطح جانبی بلور باید سطح طبیعی رشد یافته باشد.

• سطوح انتهایی می‌توانند سطح برش خورده یا سطح طبیعی باشند.

• سطوح باید عاری از هرگونه:

  • آلودگی

  • تراشه‌شدگی

  • ترک

  • خط و خش

6. جهت‌گیری بلوری:

• ژرمانیوم تک‌بلور در دو جهت‌گیری اصلی تولید می‌شود:

  • <100>

  • <111>

7. انواع رسانایی:

• ژرمانیوم تک‌بلور در دو نوع رسانایی موجود است:

  • نوع N

  • نوع P

8. مواد دوپانت:

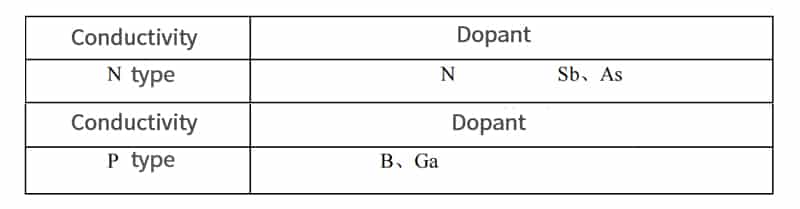

• مواد دوپانسیون مورد استفاده در ژرمانیوم تک‌بلور مطابق جدول مشخصات فنی ارائه می‌شود.

این استانداردها تضمین‌کننده کیفیت و عملکرد مطلوب ژرمانیوم تک‌بلور در کاربردهای اپتیکی و الکترونیکی پیشرفته می‌باشد.

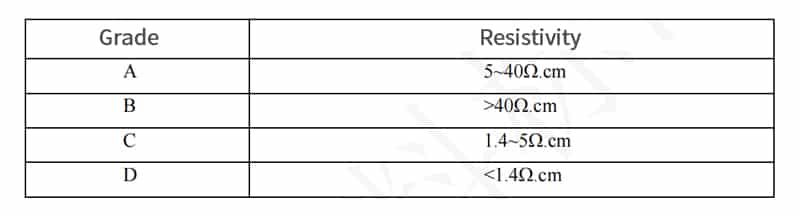

مقاومت ویژه (رسانایی الکتریکی):

مقاومت ویژه ژرمانیوم تک بلور با اندازه‌گیری مقاومت الکتریکی سطوح ابتدایی و انتهایی بلور مشخص می‌شود. این پارامتر به کلاس‌های زیر تقسیم‌بندی می‌گردد:

دسته‌بندی مقاومت ویژه:

1. مقاومت ویژه پایین (Low Resistivity):

   • محدوده: کمتر از 0.1 اهم-سانتی‌متر

   • کاربردها: قطعات الکترونیکی پرسرعت

2. مقاومت ویژه متوسط (Medium Resistivity):

   • محدوده: 0.1 تا 10 اهم-سانتی‌متر

   • کاربردها: تجهیزات نیمه‌هادی و حسگرها

3. مقاومت ویژه بالا (High Resistivity):

   • محدوده: 10 تا 50 اهم-سانتی‌متر

   • کاربردها: اپتیک مادون قرمز

4. مقاومت ویژه بسیار بالا (Ultra High Resistivity):

   • محدوده: بیش از 50 اهم-سانتی‌متر

   • کاربردها: کاربردهای اپتیکی با کیفیت بالا

روش اندازه‌گیری:

• اندازه‌گیری توسط دستگاه چهار نقطه‌ای (Four-Point Probe)

• دقت اندازه‌گیری: ±5%

• شرایط محیطی: دمای 25±1 درجه سانتیگراد

ملاحظات:

• مقاومت ویژه سر و ته بلور باید در محدوده مشخص شده قرار گیرد

• اختلاف مقاومت ویژه بین سر و ته بلور نباید بیش از 20% باشد

• مقاومت ویژه نشان‌دهنده میزان خلوص و یکنواختی بلور می‌باشد

این دسته‌بندی به انتخاب مناسب‌ترین نوع ژرمانیوم برای کاربردهای مختلف کمک می‌کند.

ضریب جذب اپتیکی:
ضریب جذب نور در بلور ژرمانیوم باید در محدوده‌های زیر باشد:

• حداکثر ۰٫۰۱ سانتی‌متر⁻¹ در طول‌موج ۳٫۰ میکرومتر

• حداکثر ۰٫۰۳ سانتی‌متر⁻¹ در طول‌موج ۱۰٫۶ میکرومتر

ضریب شکست:

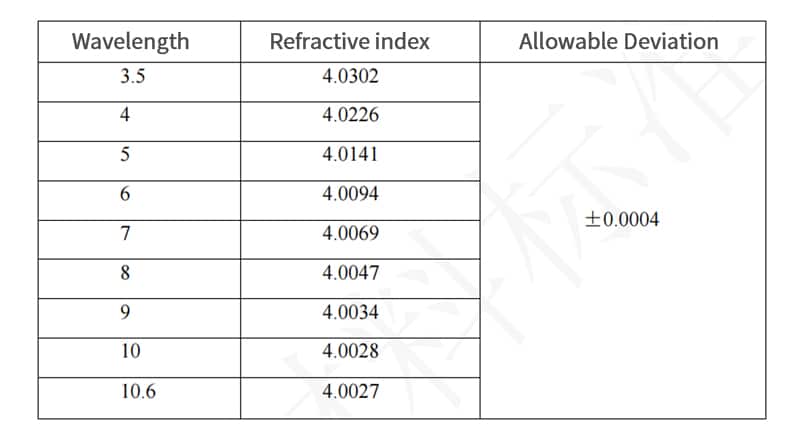

مقادیر ضریب شکست باید مطابق با جدول زیر باشد:

ملاحظات فنی:

1. مقادیر ضریب جذب در دمای 25±2 درجه سانتی‌گراد اندازه‌گیری می‌شوند

2. دقت اندازه‌گیری ضریب شکست: ±0.001

3. مقادیر جدول برای بلورهای با خلوص 99.9999% معتبر است

4. تغییرات دمایی می‌تواند تأثیر جزئی بر مقادیر ضریب شکست داشته باشد

این مشخصات تضمین‌کننده عملکرد مطلوب ژرمانیوم در کاربردهای اپتیکی و لیزرهای مادون قرمز می‌باشد.

ویژگی‌های بلور تک‌کریستال (مونوکریستال):

● در بررسی ظاهری با چشم غیرمسلح و تحت نور طبیعی روز:

• هیچ گونه مرزدانه (Grain Boundaries) قابل مشاهده نیست

• نوارهای بافتی سبدبافی شکل (Wicker-like Stripes) در سطح بلور دیده نمی‌شود

تفسیر فنی:

1. این مشخصات نشان‌دهنده ساختار کریستالی کاملاً یکنواخت و عاری از نقایص ماکروسکوپی است

2. عدم وجود مرزدانه‌ها حاکی از رشد کنترل‌شده و اصولی بلور می‌باشد

3. نبود نوارهای بافتی نشانگر یکنواختی کامل در توزیع ناخالصی‌ها و تنش‌های داخلی است

روش بازرسی:

• انجام بررسی در نور سفید طبیعی

• زاویه دید 45 درجه نسبت به سطح نمونه

• عدم استفاده از هرگونه ابزار بزرگنمایی

• شرایط نوری استاندارد (500-1000 لوکس)

این ویژگی‌ها تضمین‌کننده کیفیت بالای بلور برای کاربردهای اپتیکی و الکترونیکی پیشرفته می‌باشد.

ویژگی‌های زیرکریستال (Sub-crystal):

● در بررسی بصری با چشم غیرمسلح تحت نور طبیعی روز:

• نوارهای بیدی شکل (Willow Stripes) روی سطح کریستال مشاهده می‌شود

• مساحت تحت تأثیر این نوارها کمتر از ۱/۶ قطر مقطع انتهایی است

• این نوارها پس از پرداخت سطحی کاملاً محو می‌شوند

تفسیر فنی:

1. حضور نوارهای بیدی نشانه‌ای از تغییرات جزئی در ساختار کریستالی است

2. محدود بودن این نوارها به کمتر از ۱۶.۶% سطح مقطع، تأثیر ناچیزی بر خواص اپتیکی دارد

3. قابلیت حذف نوارها با پرداخت سطحی، کارایی محصول نهایی را تضمین می‌کند

ملاحظات کیفی:

• این ویژگی در رده‌بندی مواد، در سطح پایین‌تر از مونوکریستال کامل قرار می‌گیرد

• مناسب برای کاربردهای غیرحساس اپتیکی با استانداردهای متوسط

• پس از پرداخت نهایی، عملکردی مشابه نمونه‌های درجه یک دارد

کاربردهای توصیه‌شده:

• قطعات اپتیکی با تلرانس متوسط

• سیستم‌های مادون قرمز غیرحساس

• کاربردهای آزمایشگاهی و تحقیقاتی

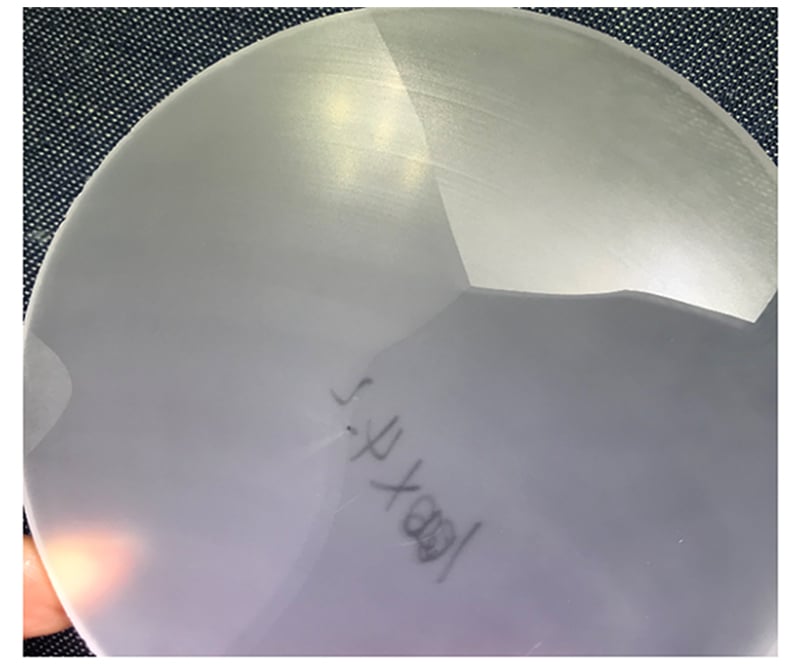

ویژگی‌های بلور چندکریستالی (پلی‌کریستال):

● در بررسی بصری با چشم غیرمسلح و تحت نور طبیعی روز:

• خطوط مرزدانه‌های نفوذکننده (Penetrating Crystal Boundary Lines) به وضوح روی سطح بلور قابل مشاهده هستند

• اختلاف قابل توجه در میزان تیرگی و روشنی بین دو طرف خطوط مرزدانه وجود دارد

تفسیر فنی:

1. وجود مرزدانه‌های واضح نشانگر ساختار چندبلوری با دانه‌های کریستالی مجزا است

2. اختلاف نوردهی بین نواحی مجاور، ناشی از تفاوت در جهت‌گیری بلوری دانه‌های مجاور می‌باشد

3. این ویژگی نشان‌دهنده رشد غیریکنواخت و وجود نواحی با ساختار کریستالی متفاوت است

ملاحظات کاربردی:

• این نوع ساختار برای کاربردهای اپتیکی حساس مناسب نیست

• معمولاً در مصارف صنعتی با استانداردهای پایین‌تر استفاده می‌شود

• خواص مکانیکی و حرارتی ممکن است در جهات مختلف متفاوت باشد

محدودیت‌های کاربرد:

• عدم مناسب بودن برای لنزها و قطعات اپتیکی دقیق

• کاهش عملکرد در سیستم‌های مادون قرمز با حساسیت بالا

• احتمال ایجاد تنش‌های داخلی و نقاط تمرکز تنش

این مشخصات نشان‌دهنده کیفیت پایین‌تر نسبت به نمونه‌های تک‌کریستالی و زیرکریستالی است.

مواد اپتیکی و کاربردهای آنها

1. شیشه اپتیکی N-BK7:

• پرکاربردترین نوع شیشه اپتیکی برای تولید قطعات با کیفیت بالا

• محدوده عبور عالی از طیف مرئی تا فروسرخ نزدیک (350-2000 نانومتر)

• کاربردهای اصلی: تلسکوپ‌ها، سیستم‌های لیزری و اپتیک دقیق

• جایگزین مناسب زمانی که مزایای سیلیکا فیوزد UV (مانند عبور بالا در UV و ضریب انبساط حرارتی پایین) مورد نیاز نباشد

2. سیلیکا فیوزد UV:

• محدوده عبور گسترده از UV تا فروسرخ نزدیک (185-2100 نانومتر)

• یکنواختی بهتر و ضریب انبساط حرارتی کمتر نسبت به N-BK7

• مناسب برای کاربردهای لیزرهای پرتوان و سیستم‌های تصویربرداری دقیق

3. فلورید کلسیم (CaF₂):

• عبور بالا در محدوده 180 نانومتر تا 8 میکرومتر

• ضریب شکست پایین

• کاربردها: پنجره‌ها و عدسی‌ها در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

• مقاومت بالا در برابر آسیب لیزری (مناسب برای لیزرهای اگزایمر)

4. فلورید باریم (BaF₂):

• محدوده عبور: 200 نانومتر تا 11 میکرومتر

• مقاوم در برابر تابش‌های پرانرژی

• خواص سینتیلاسیون عالی

• معایب:

  • مقاومت کم در برابر رطوبت

  • تخریب عملکرد در دمای 500 درجه سانتیگراد در محیط مرطوب

  • قابل استفاده تا 800 درجه سانتیگراد در محیط خشک

• نکات ایمنی: نیاز به استفاده از دستکش و شستشوی کامل پس از کار

5. فلورید منیزیم (MgF₂):

• محدوده کاری: 200 نانومتر تا 6 میکرومتر

• مقاومت عالی در برابر:

  • خوردگی شیمیایی

  • آسیب لیزری

  • شوک مکانیکی و حرارتی

• سختی: 415 (مقیاس نوکلئوس)

• ضریب شکست: 1.38

• مقاومت ویژه در محدوده UV عمیق و IR دور

6. سلنید روی (ZnSe):

• محدوده عبور: 600 نانومتر تا 16 میکرومتر

• کاربردها:

  • تصویربرداری حرارتی

  • سیستم‌های پزشکی

  • لیزرهای CO₂ پرتوان (به دلیل جذب پایین)

• معایب:

  • نرمی ماده (سختی 120)

  • حساسیت به خراش

• نکات نگهداری:

  • نیاز به دستکش یا پوشش انگشت

  • پرهیز از استفاده از پنس

  • تمیزکاری با احتیاط

7. سیلیکون (Si):

• محدوده کاری: 1.2 تا 8 میکرومتر (فروسرخ نزدیک)

• مزایا:

  • چگالی پایین (مناسب برای کاربردهای حساس به وزن)

  • سختی بالا (1150)

  • مقاومت بیشتر نسبت به ژرمانیوم

• محدودیت:

  • جذب بالا در 9 میکرومتر (نامناسب برای لیزر CO₂)

8. ژرمانیوم (Ge):

• محدوده کاری: 2 تا 16 میکرومتر

• مزایا:

  • ضریب شکست بالا

  • انحنای سطحی کم

  • ابیراهی رنگی پایین

• محدودیت‌ها:

  • حساسیت به دما (کاهش عبور با افزایش دما)

  • محدودیت دمایی (حداکثر 100 درجه سانتیگراد)

  • چگالی بالا (5.33 گرم بر سانتی‌متر مکعب)

• کاربردها:

  • سیستم‌های تصویربرداری حرارتی

  • تقسیم‌کننده‌های پرتو مادون قرمز

  • سیستم‌های FLIR

9. ZnS تولید شده به روش CVD:

• تنها ماده اپتیکی مادون قرمز (غیر از الماس) با پوشش طیفی کامل از مرئی تا مادون قرمز موج بلند (LWIR) و حتی امواج مایکروویو

• کاربردها:

  • پنجره‌های سیستم‌های تصویربرداری حرارتی با وضوح بالا

  • پنجره‌های “سه-اپتیکی”

  • پنجره‌های ترکیبی لیزر فروسرخ نزدیک/دو رنگ

این مواد هر کدام با ویژگی‌های منحصر به فرد خود، انتخاب‌های استراتژیکی برای کاربردهای اپتیکی مختلف محسوب می‌شوند. انتخاب ماده مناسب باید با در نظر گرفتن پارامترهای محیطی، محدوده طیفی مورد نیاز و شرایط کاری انجام پذیرد.
