لنزهای دوکوژ محدب سیلیکونی

توضیحات

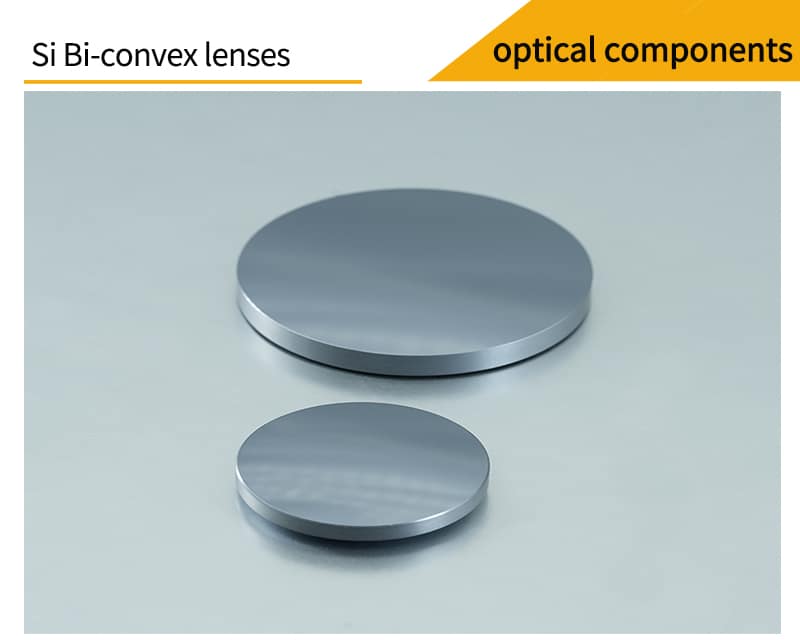

لنزهای دوکوژ (Double-Convex) سیلیکونی (Si)

سیلیکون تک‌کریستال (Si) یک ماده گازی خنثی از نظر شیمیایی با سختی بالا و نامحلول در آب است. این ماده دارای خاصیت انتقال نور عالی در محدوده 1 تا 7 میکرومتر بوده و همچنین در محدوده مادون قرمز دور (30-300 میکرومتر) عملکرد انتقال نور بسیار خوبی دارد که این ویژگی در سایر مواد اپتیکی مادون قرمز یافت نمی‌شود.

سیلیکون تک‌کریستال معمولاً برای پنجره‌های اپتیکی مادون قرمز موج متوسط (3-5 میکرومتر) و سوبستراهای فیلترهای نوری استفاده می‌شود. به‌دلیل هدایت حرارتی خوب و چگالی پایین، این ماده گزینه‌ای رایج برای ساخت آینه‌های لیزر نیز محسوب می‌شود.

ویژگی‌های لنز دوکوژ:

لنز دوکوژ (Double-Convex) نوعی لنز است که دارای دو سطح کروی محدب (یک سطح ورودی و یک سطح خروجی) می‌باشد. این طراحی باعث می‌شود که فاصله کانونی در مرکز لنز بلندتر و در لبه‌های لنز کوتاه‌تر باشد.

توانایی‌های تولیدی شرکت ما:

ما قادر به تولید لنزهای دوکوژ سیلیکونی با مشخصات زیر هستیم:

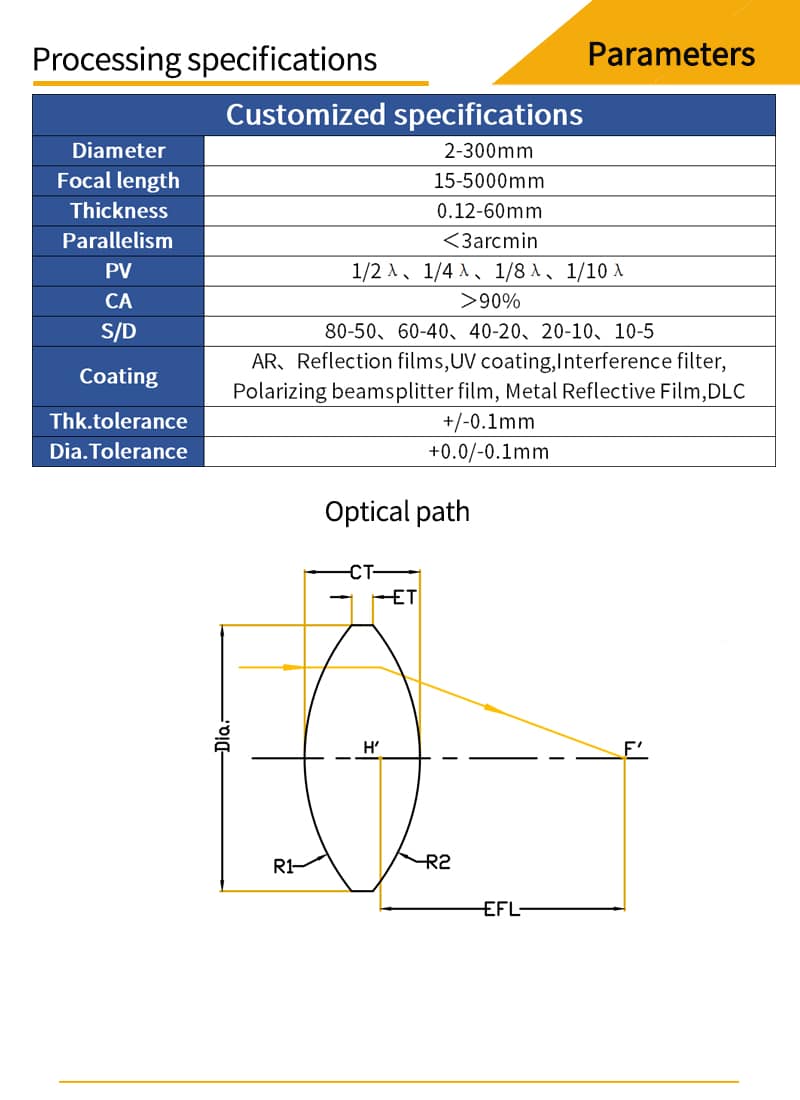

• قطر: 2 تا 300 میلی‌متر

• ضخامت: 0.12 تا 60 میلی‌متر

• دقت پرداخت سطح: تا سطح 20-10 (انحراف موج λ/10 @ 633 نانومتر)

فرآیندهای پرداخت پیشرفته:

1. پرداخت دیسک ژله‌ای (Gel Disc Polishing)

2. پرداخت سرعت بالا (High-Speed Polishing)

3. پرداخت حلقوی (Ring Polishing)

4. پرداخت CNC (CNC Polishing)

تجهیزات کنترل کیفیت:

• دستگاه‌های اندازه‌گیری ZYGO و AFM

• اکسنتریس‌سنج بازتابی و عبوری

• گونیومتر 15 ثانیه‌ای

• سیستم سنترینگ UV ژل

• ضخامت‌سنگ لیزری غیرتماسی

• تصویربردار 2D و قطرسنج کروی

گزینه‌های پوشش (Coating) قابل ارائه:

• MgF₂

• پوشش ضدبازتاب فرابنفش (UV-AR)

• پوشش ضدبازتاب فرابنفش-مرئی (UV-VIS)

• پوشش ضدبازتاب مرئی-مادون قرمز نزدیک (VIS-NIR)

• پوشش‌های مخصوص مادون قرمز (NIR I, NIR II, Telecom-NIR)

• پوشش‌های مخصوص مادون قرمز موج کوتاه (SWIR)

• پوشش BBAR لیزر YAG

این لنزها با دقت بالا و با استفاده از تجهیزات پیشرفته تولید و کنترل کیفیت می‌شوند تا بهترین عملکرد اپتیکی را در کاربردهای حساس فراهم کنند.

• معرفی محصول:

لنزهای دوکوژ سیلیکونی (Si)

سیلیکون با دارا بودن هدایت حرارتی بالا و چگالی پایین، یکی از پرکاربردترین مواد در محدوده مادون قرمز نزدیک (NIR) برای طیف 1.2 تا 7 میکرومتر محسوب می‌شود. این ماده به دلیل هزینه تولید مقرون به صرفه و چگالی کم، گزینه‌ای ایده‌آل برای کاربردهای حساس به وزن، به ویژه در محدوده 3 تا 5 میکرومتر می‌باشد.

شرکت ما با بهره‌گیری از فناوری‌های پیشرفته تولید، لنزهای دوکوژ سیلیکونی را در ابعاد و فاصله‌های کانونی متنوع ارائه می‌نماید. این لنزها با دقت اپتیکی بالا و کیفیت سطحی ممتاز تولید شده‌اند تا پاسخگوی نیازهای دقیق‌ترین کاربردهای اپتیکی باشند.

ویژگی‌های کلیدی محصولات ما شامل:

• طراحی اپتیکی بهینه برای عملکرد مطلوب در محدوده NIR

• پرداخت سطحی با کیفیت بالا برای حداقل پراکندگی نور

• دقت ابعادی و اپتیکی عالی

• قابلیت ارائه با پوشش‌های ضد بازتاب مختلف

این لنزها در سیستم‌های تصویربرداری حرارتی، طیف‌سنجی و کاربردهای لیزر مورد استفاده قرار می‌گیرند.

لنزهای دوکوژ (Biconvex Lenses)

ویژگی‌های طراحی:
لنزهای دوکوژ دارای دو سطح کروی با شعاع انحنای یکسان هستند که این ویژگی باعث می‌شود فاصله شیء و تصویر در آنها برابر یا بسیار نزدیک به هم باشد. این لنزها با داشتن فاصله کانونی مثبت، نور را در یک نقطه متمرکز می‌کنند و کاربردهای متنوعی دارند از جمله:

• متمرکز کردن پرتوهای موازی (کولیمه شده)

• موازی کردن نور از یک نقطه منبع

• کاربردهای گسترده در سیستم‌های تصویربرداری

پارامترهای کلیدی در انتخاب لنزهای دوکوژ:

1. ابعاد فیزیکی: قطر و ضخامت لنز

2. فاصله کانونی: تعیین کننده قدرت تمرکز لنز

3. طول موج طراحی: بهینه‌سازی برای محدوده‌های طیفی خاص

4. کیفیت پرداخت سطح: تأثیر مستقیم بر عملکرد اپتیکی

5. دقت سطح: انحراف از فرم ایده‌آل

6. خروج از مرکزیت: میزان انحراف محور اپتیکی

7. جنس ماده پایه: تعیین کننده خواص نوری و مکانیکی

8. سایر ویژگی‌های خاص: مانند پوشش‌های ضد بازتاب

انتخاب بهینه:
با توجه به کاربرد مورد نظر می‌توان پارامترهای مناسب را انتخاب نمود. به عنوان مثال:

• در سیستم‌های تصویربردای با دقت بالا، دقت سطح و خروج از مرکزیت اهمیت ویژه‌ای دارد

• برای کاربردهای لیزر، جنس ماده پایه و پوشش‌های ضد بازتاب حیاتی است

• در سیستم‌های فوتونیکی، تطابق طول موج طراحی با محدوده کاری سیستم ضروری می‌باشد

این لنزها با تنوع در پارامترهای فوق، امکان طراحی سیستم‌های اپتیکی با کارایی بالا را فراهم می‌کنند.

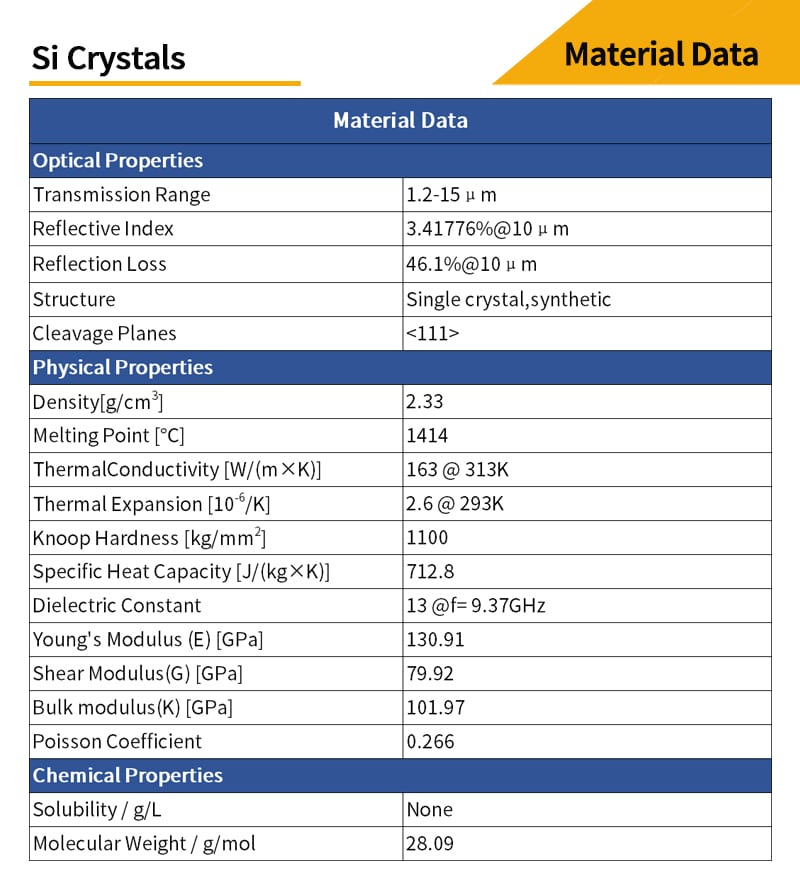

سیلیکون تک‌کریستال (Si) – ویژگی‌های اپتیکی و فیزیکی

سیلیکون تک‌کریستال (Si) ماده‌ای شیمیایی خنثی با سختی بالا و نامحلول در آب است که به شکل گازی نیز وجود دارد. این ماده دارای خواص انتقال نور استثنایی در دو محدوده طیفی مهم می‌باشد:

1. محدوده ۱ تا ۷ میکرومتر (مادون قرمز نزدیک و متوسط):

   • عبوردهی نور بسیار بالا

   • کارایی عالی در کاربردهای اپتیکی و لیزر

2. محدوده مادون قرمز دور (۳۰ تا ۳۰۰ میکرومتر):

   • عملکرد انتقال نور برجسته

   • ویژگی منحصر‌به‌فردی که در سایر مواد اپتیکی مادون قرمز یافت نمی‌شود

کاربردهای اصلی:

• پنجره‌های اپتیکی مادون قرمز موج متوسط (۳-۵ میکرومتر)

• سوبستراهای فیلترهای نوری

• آینه‌های لیزر (به‌دلیل هدایت حرارتی بالا و چگالی پایین)

این ماده به‌عنوان یکی از مهم‌ترین مواد در اپتیک مادون قرمز شناخته می‌شود و در سیستم‌های پیشرفته تصویربرداری حرارتی، طیف‌سنجی و لیزر کاربرد گسترده‌ای دارد.

سیلیکون (Si) – ویژگی‌ها و محدودیت‌های کاربردهای لیزری

سیلیکون با دارا بودن هدایت حرارتی بالا و چگالی پایین، ماده‌ای ایده‌آل برای ساخت آینه‌های لیزری محسوب می‌شود. این ویژگی‌ها به دفع مؤثر حرارت و کاهش وزن سیستم‌های اپتیکی کمک شایانی می‌کنند.

محدودیت مهم:
سیلیکون برای کاربردهای انتقال نور در لیزرهای CO₂ مناسب نیست، زیرا در طول موج ۹ میکرومتر جذب نوری بسیار بالایی از خود نشان می‌دهد. این خاصیت باعث می‌شود نتوان از آن به عنوان پنجره یا عنصر اپتیکی عبوری در این نوع لیزرها استفاده کرد.

جایگزین‌های پیشنهادی برای لیزر CO₂:

• روی سلناید (ZnSe)

• ژرمانیوم (Ge)

• CVD ZnS

این مواد دارای جذب بسیار کم در محدوده کاری لیزرهای CO₂ (۱۰.۶ میکرومتر) هستند.

پوشش‌های اپتیکی (Optical Coatings)

تعریف و روش‌های اعمال پوشش:
پوشش‌دهی اپتیکی به فرآیند اعمال یک لایه نازک از مواد دی‌الکتریک شفاف یا فلزی بر روی سطح زیرلایه به روش‌های فیزیکی یا شیمیایی اطلاق می‌شود. این فرآیند با اهداف زیر انجام می‌گیرد:

• تغییر ویژگی‌های بازتاب و عبور سطح ماده

• کاهش یا افزایش بازتاب نور

• تفکیک پرتو (Beam Splitting)

• جداسازی رنگی (Color Separation)

• فیلتراسیون نوری (Light Filtering)

• کنترل پلاریزاسیون (Polarization)

انواع پوشش‌های تخصصی ارائه شده توسط ما:

1. پوشش‌های ضد بازتاب (AR – Anti-Reflective):

   • کاهش تلفات نوری در سطح مشترک

   • افزایش بازده سیستم‌های اپتیکی

   • قابل ارائه برای محدوده‌های:

     • فرابنفش (UV)

     • مرئی (Visible)

     • مادون قرمز نزدیک (NIR)

     • مادون قرمز میانی (Mid-IR)

2. پوشش‌های بازتاب‌دهنده بالا (HR – High-Reflective):

   • بازتاب بیش از 99% در طول موج‌های طراحی شده

   • مناسب برای آینه‌های لیزری و حفره‌های رزونانسی

3. پوشش‌های طیفی (Spectral Coatings):

   • فیلترهای باندگذر (Bandpass)

   • فیلترهای قطع‌کننده (Notch)

   • فیلترهای لبه‌ای (Edge)

4. پوشش‌های فلزی (Metallic Coatings):

   • پوشش‌های آلومینیومی، طلایی و نقره‌ای

   • کاربرد در آینه‌ها و سیستم‌های بازتابی

تکنولوژی‌های پوشش‌دهی:

• لایه‌گذاری به روش تبخیر در خلا (Vacuum Deposition)

• کندوپاش مغناطیسی (Magnetron Sputtering)

• لایه‌گذاری یونی (Ion Beam Deposition)

کاربردهای اصلی:

• سیستم‌های تصویربرداری

• تجهیزات لیزر

• طیف‌سنج‌ها

• سیستم‌های مخابرات نوری

• سنسورهای اپتیکی

این پوشش‌ها با دقت نانومتری طراحی و اجرا می‌شوند تا بالاترین کارایی را در سیستم‌های اپتیکی حساس تضمین کنند.

• اطلاعات فنی

استانداردهای مواد (سیلیکون تک‌کریستال)

مشخصات اصلی ماده:

• جنس ماده: سیلیکون تک‌کریستال با ترکیب شیمیایی Si خالص

استانداردهای خلوص:

• خلوص ماده اولیه: حداقل ۹N (۹۹.۹۹۹۹۹۹۹٪)

• خلوص مواد دوپه‌کننده: حداقل ۵N (۹۹.۹۹۹٪)

کیفیت کریستال‌سازی:

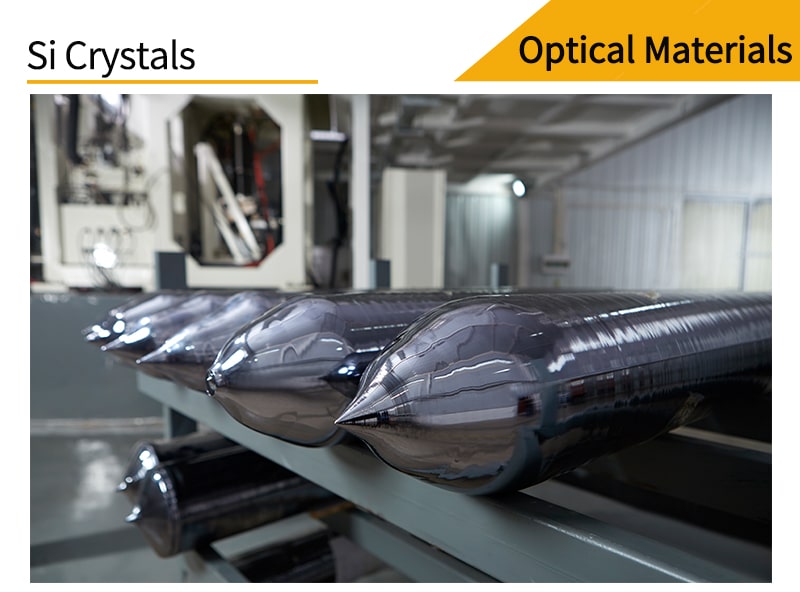

• میله‌های سیلیکون تک‌کریستال باید عاری از هرگونه:

  • ساختار موزاییکی

  • مرزدانه‌ها (grain boundaries)

  • بلورهای دوقلو (twin crystals)

چگالی نابجایی‌ها:

• حداکثر چگالی نابجایی‌های مجاز: ۱۰۰ نابجایی بر سانتیمتر مربع (۱۰۰ dislocations/cm²)

انواع رسانایی:

• سیلیکون تک‌کریستال در دو نوع رسانایی تولید می‌شود:
  ۱. نوع N (حامل بار منفی)
  ۲. نوع P (حامل بار مثبت)

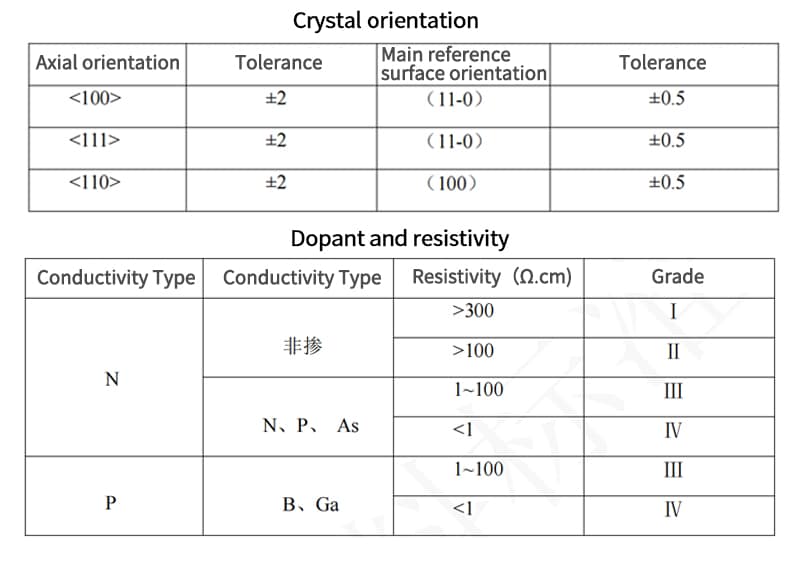

جهت‌های بلورشناسی:

• جهت‌های کریستالوگرافی اصلی سیلیکون تک‌کریستال شامل موارد زیر است:

  • جهت [۱۰۰]

  • جهت [۱۱۰]

  • جهت [۱۱۱]

  • و دیگر جهت‌های کریستالوگرافی استاندارد

این استانداردها تضمین‌کننده کیفیت بالای مواد اولیه برای کاربردهای حساس اپتیکی و الکترونیکی می‌باشند.

استانداردهای سیلیکون تک‌کریستال

مقاومت الکتریکی:

مقاومت ویژه سیلیکون تک‌کریستال به چهار دسته اصلی تقسیم می‌شود که بر اساس میزان دوپینگ و کاربردهای خاص تعیین می‌گردند.

کیفیت ظاهری:

سیلیکون تک‌کریستال باید دارای مشخصات ظاهری زیر باشد:

• عاری از هرگونه آلودگی سطحی

• بدون تراشه یا شکستگی در لبه‌ها

• فاقد هرگونه ترک یا شکست

• بدون حفره یا ناهمواری سطحی

این استانداردهای سختگیرانه تضمین‌کننده کیفیت مطلوب برای کاربردهای حساس در صنایع نیمه‌هادی و اپتیکی می‌باشد. سطح صیقلی و یکنواخت نمونه‌ها برای فرآیندهای بعدی تولید کاملاً ضروری است.

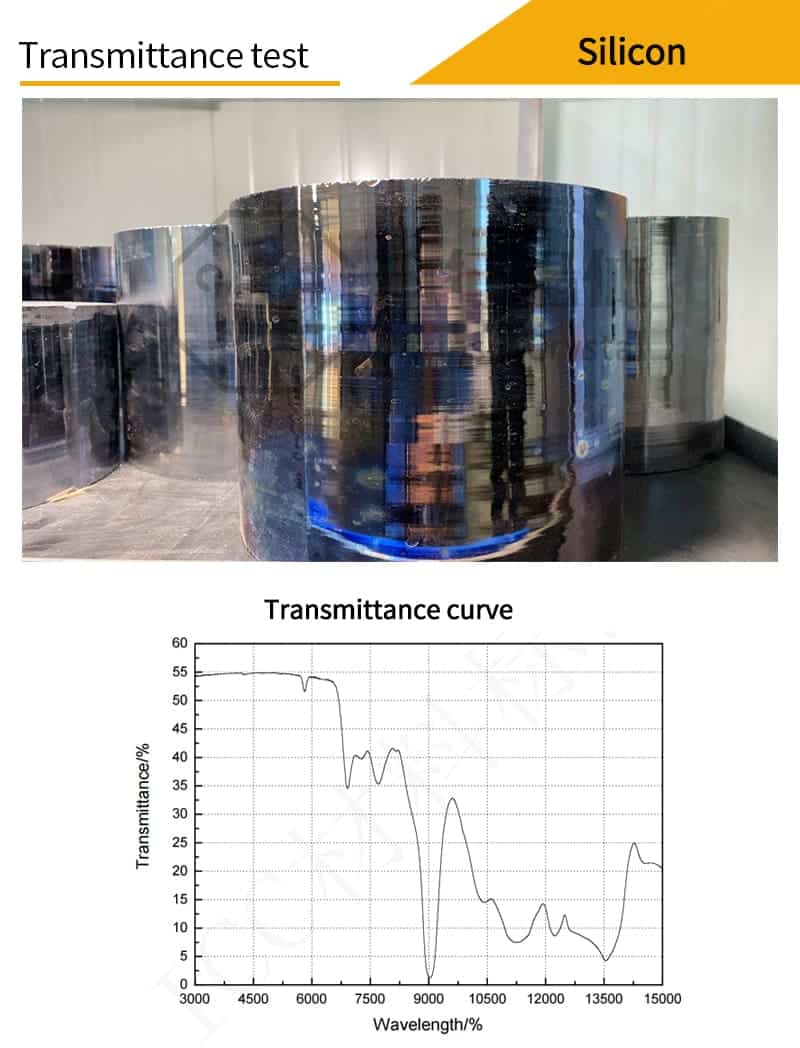

آزمون عبور نور (Transmittance Test)

نمونه‌های مورد آزمایش:

• جنس نمونه: سیلیکون تک‌کریستال (Monocrystalline Silicon)

• قطر نمونه: ۲۰ تا ۵۰ میلی‌متر

• ضخامت نمونه: ۱۰ ± ۰.۵ میلی‌متر

• پرداخت سطح: سطح نمونه باید با دقت ۸۰/۵۰ پرداخت شده باشد (صیقل‌کاری اپتیکی).

محدوده طیفی آزمون:

• طول موج آزمایش: ۳ تا ۱۵ میکرومتر

شرایط کیفی مورد قبول:

• میزان عبور نور (Transmittance – T):

  • در محدوده ۳ تا ۵ میکرومتر باید حداقل ۵۲.۵٪ باشد (T ≥ ۵۲.۵٪ @ ۳-۵μm).

این آزمون جهت اطمینان از کیفیت اپتیکی سیلیکون تک‌کریستال در کاربردهای مادون قرمز (به‌ویژه در محدوده ۳-۵ میکرومتر) انجام می‌شود. نمونه‌هایی که این استاندارد را رعایت نکنند، برای استفاده در سیستم‌های اپتیکی حساس (مانند پنجره‌های لیزر و تصویربرداری حرارتی) مناسب نخواهند بود.

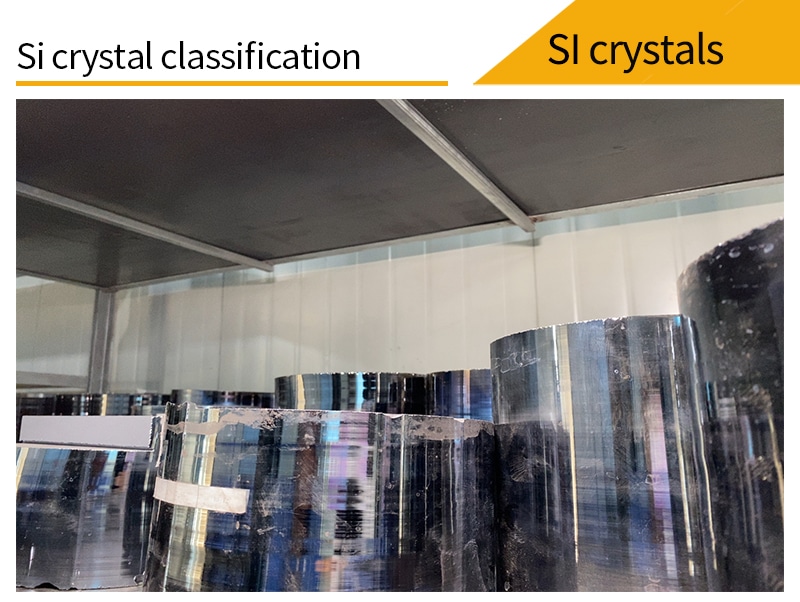

سیلیکون تک‌کریستال (Monocrystalline Silicon)

ویژگی‌های ظاهری:

• در بررسی با چشم غیرمسلح و تحت نور روز طبیعی، هیچ مرز بلوری (grain boundaries) یا نوارهای بافتی مشابه سبدبافی (wicker-like stripes) روی سطح کریستال مشاهده نمی‌شود.

• سطح کریستال یکنواخت و فاقد هرگونه ناهمگونی ساختاری است.

اهمیت این ویژگی:

• عدم وجود مرز بلوری نشان‌دهنده ساختار تک‌کریستالی کامل است.

• یکنواختی سطح نشانگر کیفیت بالا در فرآیند رشد کریستال می‌باشد.

• این ویژگی برای کاربردهای اپتیکی و الکترونیکی حساس ضروری است.

کاربردهای اصلی:

• ساخت قطعات اپتیکی مادون قرمز

• تولید ویفرهای نیمه‌هادی

• کاربرد در لیزرها و آشکارسازهای نوری

این مشخصات تضمین‌کننده کیفیت عالی ماده برای استفاده در صنایع پیشرفته می‌باشد.

ساب‌کریستال (Sub-crystal)

ویژگی‌های ظاهری:

• در بررسی با چشم غیرمسلح و تحت نور روز طبیعی، نوارهای بیدمانند (willow stripes) روی سطح کریستال مشاهده می‌شود.

• مساحت این نوارها باید کمتر از ۱/۶ قطر انتهایی کریستال باشد.

• پس از پرداخت سطح (پولیش)، این نوارها قابل مشاهده نیستند.

تفسیر فنی:

• وجود نوارهای بیدمانند نشان‌دهنده ناهمگونی‌های جزئی در ساختار کریستالی است.

• محدودیت مساحت (کمتر از ۱/۶ قطر) نشان‌دهنده کنترل کیفیت دقیق در فرآیند تولید است.

• حذف این نوارها پس از پرداخت، تأییدی بر قابلیت اصلاح ساختاری با پرداخت سطحی است.

ملاحظات کاربردی:

• این نوع کریستال برای کاربردهای غیرحساس که نیاز به کیفیت اپتیکی بسیار بالا ندارند مناسب است.

• پس از پرداخت، می‌تواند برای برخی کاربردهای صنعتی مورد استفاده قرار گیرد.

این مشخصات نشان‌دهنده درجه کیفی متوسط این ماده برای استفاده در کاربردهای خاص است.

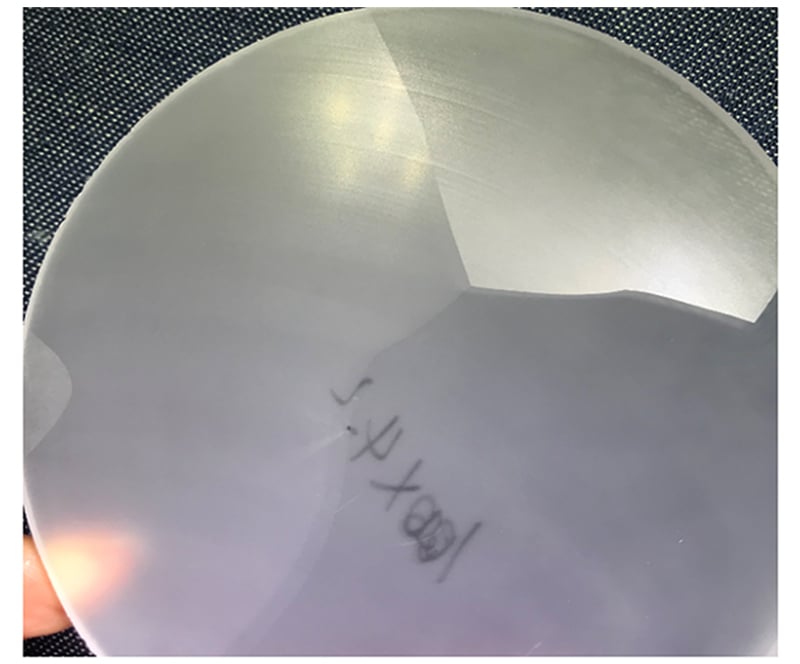

چندبلور (پلی‌کریستال)

ویژگی‌های ظاهری:

• در بررسی با چشم غیرمسلح و تحت نور روز طبیعی، خطوط مرز بلوری واضح روی سطح نمونه مشاهده می‌شود.

• تفاوت محسوس در میزان روشنایی بین دو طرف مرزهای بلوری به وضوح قابل تشخیص است.

تفسیر فنی:

• وجود مرزهای بلوری نافذ، نشان‌دهنده ساختار چندبلوری ماده است.

• اختلاف نوردهی در دو طرف مرزها ناشی از تفاوت در جهتگیری بلورها و انعکاس متفاوت نور از سطوح کریستالوگرافی مختلف است.

ملاحظات کاربردی:

• این ویژگی ساختاری برای کاربردهای غیرحساس اپتیکی قابل قبول است.

• در مواردی که یکنواختی اپتیکی ضروری نیست می‌توان از این مواد استفاده نمود.

• معمولاً هزینه تولید پایین‌تری نسبت به نمونه‌های تک‌بلور دارد.

این مشخصات نشان‌دهنده ساختار متداول مواد پلی‌کریستال است که در بسیاری از کاربردهای صنعتی مورد استفاده قرار می‌گیرد.
