عدسی‌های منیسکوس از جنس سیلیکون

عدسی‌های منیسکوس از جنس سیلیکون (Si)

سیلیکون تک‌بلور (Si) ماده‌ای با ویژگی‌های منحصر به فرد است:

• خواص شیمیایی: ماده‌ای بی‌اثر از نظر شیمیایی با سختی بالا و نامحلول در آب

• ویژگی‌های اپتیکی:

  • عبور نور عالی در محدوده 1-7 میکرومتر

  • عملکرد استثنایی در محدوده فروسرخ دور (30-300 میکرومتر) – ویژگی منحصر به فرد در میان مواد اپتیکی مادون قرمز

• کاربردهای اصلی:

  • پنجره‌های اپتیکی برای محدوده 3-5 میکرومتر (فروسرخ میانی)

  • زیرلایه فیلترهای نوری

  • آینه‌های لیزری (به دلیل هدایت حرارتی خوب و چگالی پایین)

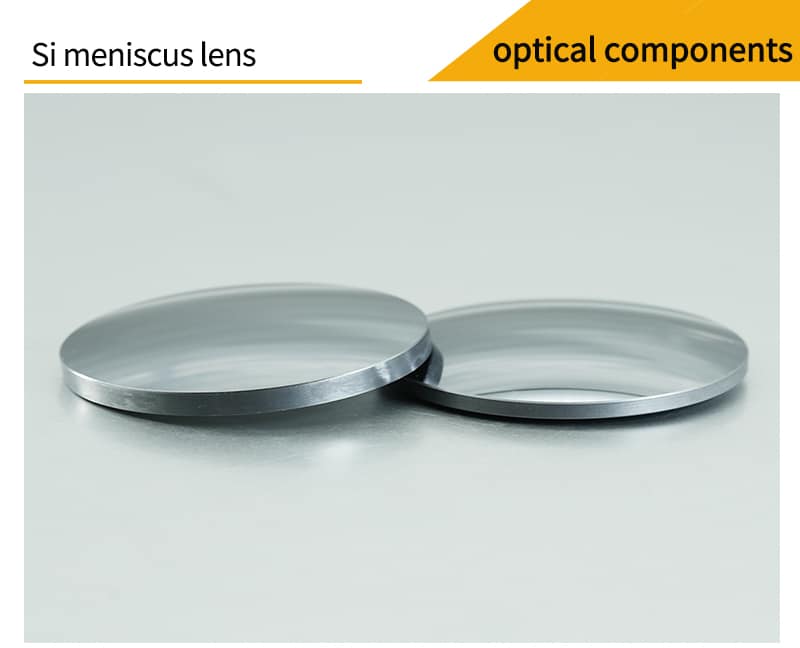

ویژگی‌های عدسی منیسکوس

• ساختار: یک سطح محدب و یک سطح مقعر

• عملکرد: بسته به ضریب شکست، انحنا و شعاع می‌تواند همگرا یا واگرا باشد

• مزیت: کاهش ابیراهی کروی و بهبود کیفیت تصویر

قابلیت‌های تولید

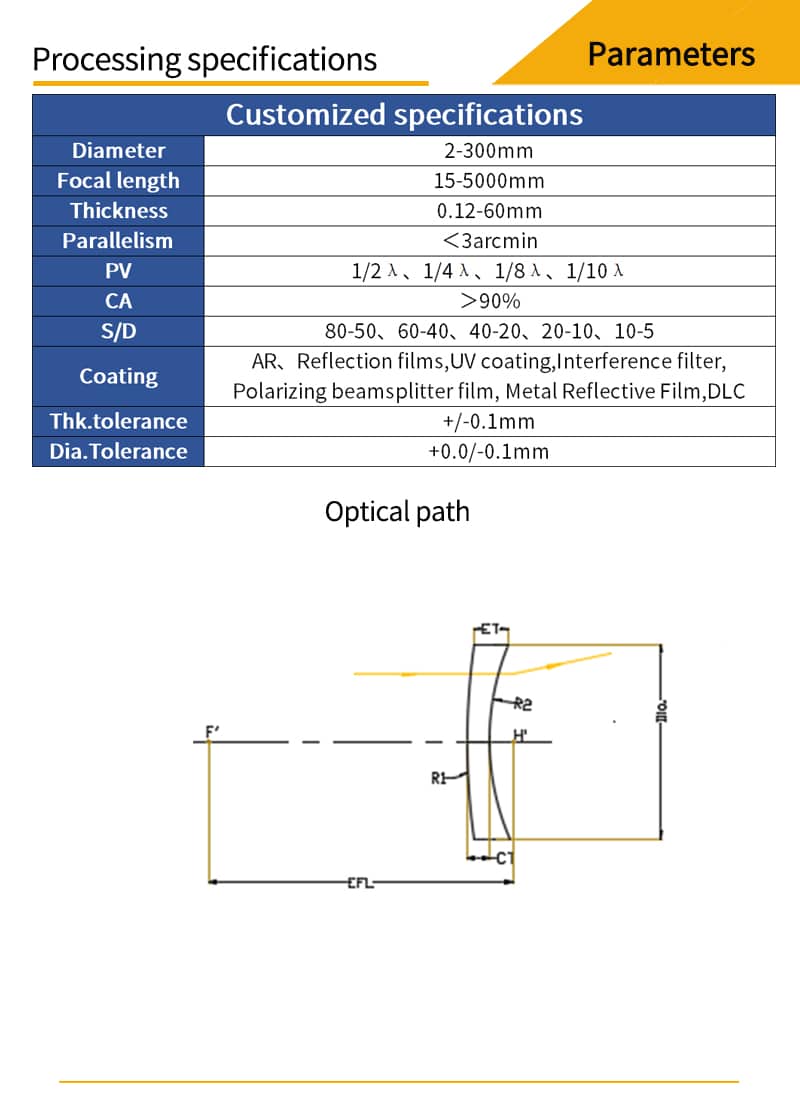

شرکت ما قادر به تولید این عدسی‌ها با مشخصات زیر است:

• ابعاد:

  • قطر: 2 تا 300 میلی‌متر

  • ضخامت: 0.12 تا 60 میلی‌متر

• دقت اپتیکی:

  • کیفیت سطح تا 20-10

  • انحراف موج λ/10 در 633 نانومتر

فرآیندهای تولید:

1. پولیش دیسک ژلی

2. پولیش سرعت بالا

3. پولیش حلقوی

4. پولیش CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• اندازه‌گیرهای گریز از مرکز

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزبندی با ژل UV

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار دو بعدی

• اندازه‌گیر قطر کره

گزینه‌های پوشش‌دهی

پوشش‌های قابل ارائه شامل:

• MgF₂

• پوشش ضدبازتاب فرابنفش (UV-AR)

• پوشش ضدبازتاب گسترده (UV-VIS, VIS-NIR)

• پوشش‌های مخصوص محدوده‌های NIR و SWIR

• پوشش YAG-BBAR

این عدسی‌ها با دقت بالا تولید شده و برای کاربردهای حساس در سیستم‌های تصویربرداری حرارتی، لیزرهای مادون قرمز و طیف‌سنجی پیشرفته مناسب هستند.

عدسی‌های منیسکوس سیلیکونی (Si) – ویژگی‌ها و کاربردها

خصوصیات فیزیکی سیلیکون:

• هدایت حرارتی بالا

• چگالی پایین

• ماده‌ای مقرون‌به‌صرفه برای محدوده فروسرخ نزدیک (NIR)

محدوده کاری بهینه:

• ۱.۲ تا ۷ میکرومتر

• عملکرد ممتاز در محدوده ۳-۵ میکرومتر

مزایای کلیدی:

• مناسب‌ترین گزینه برای کاربردهای حساس به وزن

• قیمت رقابتی در مقایسه با سایر مواد اپتیکی مادون قرمز

• مقاومت مکانیکی بالا

قابلیت‌های تولید:
شرکت ما توانایی تولید عدسی‌های منیسکوس سیلیکونی را در:

• ابعاد مختلف

• فاصله‌های کانونی متنوع

دارا می‌باشد. این عدسی‌ها با دقت اپتیکی بالا تولید شده و برای سیستم‌های زیر ایده‌آل هستند:

• تصویربرداری حرارتی

• طیف‌سنجی مادون قرمز

• سیستم‌های لیزری

نکته فنی: طراحی منیسکوس این عدسی‌ها موجب کاهش ابیراهی‌های نوری و بهبود کیفیت تصویر می‌گردد.

عدسی‌های منیسکوس: طراحی و کاربردهای تخصصی

۱. انواع عدسی‌های منیسکوس:

الف) عدسی منیسکوس مثبت:

• ساختار: ضخیم‌تر در مرکز نسبت به لبه‌ها

• عملکرد: همگراسازی پرتوهای نور

• مزیت اصلی: کاهش ابیراهی کروی درجه سوم

• نحوه بهینه قرارگیری: سطح محدب به سمت منبع نور

ب) عدسی منیسکوس منفی:

• ساختار: نازک‌تر در مرکز نسبت به لبه‌ها

• عملکرد: واگراسازی پرتوهای نور

• مزیت اصلی: کاهش ابیراهی کروی درجه سوم

• نحوه بهینه قرارگیری: سطح محدب به سمت پرتو تابشی

۲. پارامترهای فنی کلیدی:

۳. انتخاب پارامترها بر اساس کاربرد:

• سیستم‌های تصویربرداری دقیق: دقت سطح بالا + پرداخت اپتیکی عالی

• دستگاه‌های لیزری: جنس مواد با مقاومت حرارتی بالا

• تجهیزات صنعتی: تعادل بین کیفیت و قیمت

• کاربردهای آزمایشگاهی: پارامترهای سفارشی

نکته طراحی حیاتی: جهت‌دهی صحیح عدسی (جهت سطح محدب) نقش تعیین‌کننده‌ای در کاهش ابیراهی‌های نوری و حصول حداکثر کارایی سیستم دارد. این عدسی‌ها با طراحی بهینه قادرند کیفیت تصویر را در سیستم‌های اپتیکی پیچیده به میزان قابل توجهی بهبود بخشند.

سیلیکون تک‌بلور (Si) – ویژگی‌های فیزیکی و اپتیکی

خصوصیات فیزیکی:

• ساختار شیمیایی بی‌اثر (خنثی)

• سختی بالا

• نامحلول در آب

ویژگی‌های اپتیکی ممتاز:
۱. محدوده عبور نور عالی:

• عملکرد استثنایی در باند ۱-۷ میکرومتر (مادون قرمز نزدیک و میانی)

• عبور نور بسیار خوب در باند فروسرخ دور (۳۰-۳۰۰ میکرومتر)

۲. کاربردهای تخصصی:

• پنجره‌های اپتیکی برای سیستم‌های مادون قرمز

• المان‌های نوری در طیف‌سنجی پیشرفته

• اجزای سیستم‌های تصویربرداری حرارتی

مزایای رقابتی:

• پایداری شیمیایی عالی

• مقاومت مکانیکی بالا

• عملکرد چندباندی در محدوده‌های مختلف طیفی

این ترکیب بی‌نظیر از خواص فیزیکی و اپتیکی، سیلیکون تک‌بلور را به ماده‌ای استراتژیک در صنایع اپتیک پیشرفته تبدیل کرده است.

ویژگی‌ها و محدودیت‌های سیلیکون در کاربردهای لیزری

مزایای کلیدی سیلیکون:
۱. هدایت حرارتی بالا:

• قابلیت انتقال موثر گرمای تولید شده در سیستم‌های لیزری

• جلوگیری از تمرکز حرارت و آسیب به تجهیزات

۲. چگالی پایین:

• کاهش وزن سیستم‌های اپتیکی

• مناسب برای کاربردهای حساس به وزن

کاربرد ویژه:

• ساخت آینه‌های لیزری با دوام و کارایی بالا

محدودیت مهم:

• جذب شدید در طول موج ۹ میکرومتر:

  • عدم کارایی در سیستم‌های انتقال لیزر CO₂

  • محدودیت در کاربردهای مربوط به این طول موج خاص

این ویژگی‌ها، سیلیکون را به ماده‌ای ایده‌آل برای ساخت المان‌های اپتیکی در سیستم‌های لیزری (به جز لیزر CO₂) تبدیل می‌کند. انتخاب این ماده باید با توجه به طول موج کاری سیستم انجام پذیرد.

پوشش‌های اپتیکی: کاربردها و فناوری‌ها

تعریف پوشش اپتیکی:
پوشش‌دهی به فرآیند اعمال لایه‌های نازک از مواد دی‌الکتریک یا فلزی بر روی سطح زیرلایه‌های اپتیکی اطلاق می‌شود که به دو روش اصلی انجام می‌پذیرد:

• روش‌های فیزیکی (مانند تبخیر در خلأ)

• روش‌های شیمیایی (مانند رسوب‌دهی شیمیایی بخار)

اهداف پوشش‌دهی:

• تنظیم ضریب بازتاب و عبور سطوح اپتیکی

• ایجاد عملکردهای تخصصی شامل:

  • کاهش یا افزایش بازتاب نور

  • امکان تفکیک پرتو (Beam Splitting)

  • جداسازی طیفی (Color Separation)

  • فیلتراسیون نوری (Light Filtering)

  • کنترل پلاریزاسیون (Polarization)

انواع پوشش‌های تخصصی قابل ارائه:

۱. پوشش‌های ضد بازتاب (AR):

• بهبود عبور نور با کاهش بازتاب سطحی

• انواع طیف گسترده برای محدوده‌های:

  • فرابنفش (UV)

  • مرئی (Visible)

  • فروسرخ نزدیک (NIR)

  • فروسرخ میانی (Mid-IR)

۲. پوشش‌های بازتاب بالا (HR):

• افزایش بازتاب سطح تا ۹۹٫۹٪ در طول‌موج‌های خاص

۳. پوشش‌های طیفی (Spectral):

• طراحی سفارشی برای کاربردهای طیف‌سنجی

۴. پوشش‌های فلزی (Metallic):

• استفاده از فلزات نجیب برای کاربردهای خاص

مزایای فناوری پوشش‌دهی:

• افزایش کارایی سیستم‌های اپتیکی

• کاهش تلفات نوری

• امکان طراحی سفارشی برای نیازهای خاص

• افزایش دوام و مقاومت سطوح اپتیکی

این پوشش‌ها با استفاده از پیشرفته‌ترین فناوری‌های رسوب‌دهی و با دقت نانومتری اعمال می‌شوند تا نیازهای پیچیده‌ترین سیستم‌های اپتیکی را برآورده سازند. انتخاب نوع پوشش به پارامترهایی مانند محدوده طول موج کاری، زاویه تابش و شرایط محیطی بستگی دارد.

استانداردهای مواد (سیلیکون تک‌بلور)

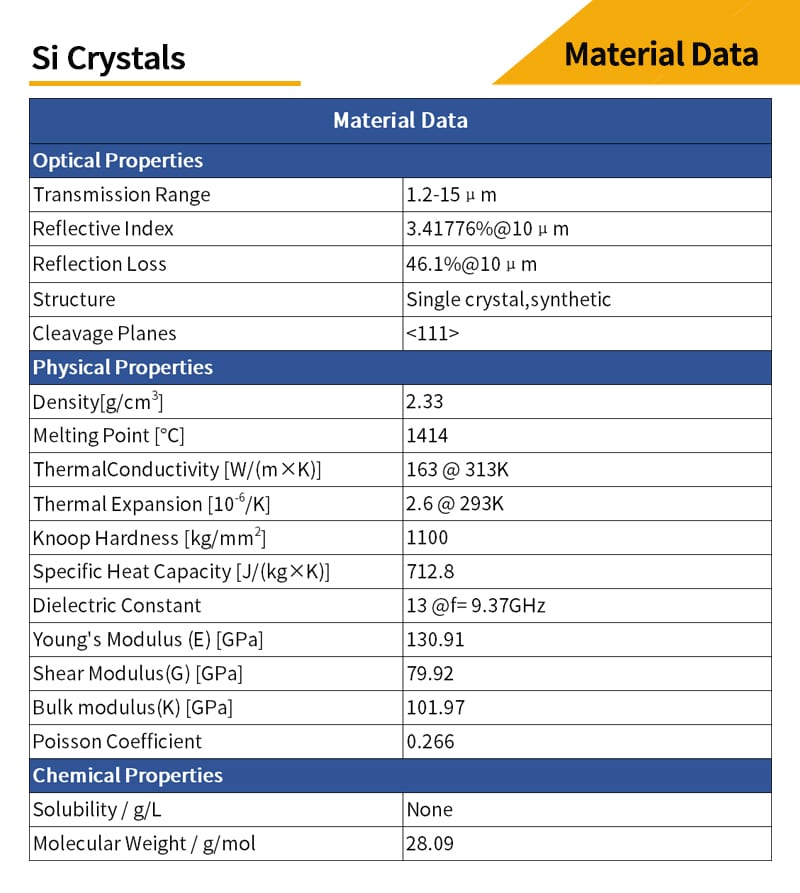

۱. مشخصات ماده:

• جنس ماده: سیلیکون تک‌بلور با فرمول شیمیایی Si

۲. درجه خلوص:

• خلوص ماده اولیه برای رشد کریستال: حداقل ۹N (۹۹٫۹۹۹۹۹۹۹٪)

• خلوص مواد دوپ شده: حداقل ۵N (۹۹٫۹۹۹٪)

۳. کیفیت کریستال‌سازی:

• میله‌های سیلیکون تک‌بلور باید فاقد موارد زیر باشند:

  • ساختار موزاییکی

  • مرز دانه

  • بلورهای دوقلو

۴. چگالی نابجایی:

• حداکثر ۱۰۰ نابجایی بر سانتیمتر مربع (۱۰۰ dislocations/cm²)

۵. نوع رسانایی:

• دو نوع رسانایی برای سیلیکون تک‌بلور:

  • نوع N

  • نوع P

۶. جهت‌گیری کریستالوگرافی:

• جهت‌های اصلی کریستالوگرافی سیلیکون شامل موارد زیر است:

  • جهت [۱۰۰]

  • جهت [۱۱۰]

  • جهت [۱۱۱]

  (این جهت‌ها بسته به کاربردهای خاص قابل انتخاب هستند)

ملاحظات فنی:

• کلیه پارامترهای ذکر شده باید با استفاده از روش‌های آزمایشگاهی معتبر (مانند طیف‌سنجی جرمی و آنالیز XRD) تأیید شوند.

• کیفیت سطح نمونه‌ها باید مطابق با استانداردهای اپتیکی (۸۰/۵۰ یا بهتر) باشد.

پارامترهای کیفی سیلیکون تک‌بلور

۱. مقاومت ویژه (رسانایی الکتریکی):

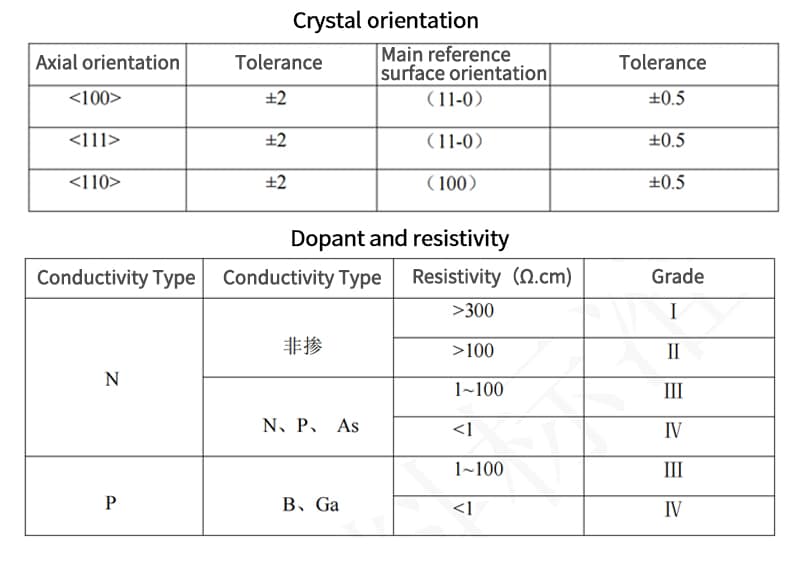

مقاومت ویژه کریستال‌های سیلیکون تک‌بلور به چهار دسته اصلی تقسیم‌بندی می‌شود که بر اساس میزان دوپانت و نوع رسانایی (N یا P) تعیین می‌گردد. انتخاب هر دسته بستگی به کاربرد نهایی ماده دارد.

۲. کیفیت ظاهری:
کریستال‌های سیلیکون باید از نظر ظاهری دارای شرایط زیر باشند:

• عاری از هرگونه آلودگی سطحی

• بدون تراشه یا شکستگی در لبه‌ها

• فاقد ترک‌های میکروسکوپی یا ماکروسکوپی

• بدون حفره یا تخلخل در سطح

ملاحظات کنترل کیفی:

• کلیه بررسی‌های ظاهری باید تحت نور مناسب و با بزرگنمایی استاندارد انجام شود.

• هر نمونه قبل از تحویل باید از نظر بصری و با روش‌های غیرمخرب آزمایش شود.

• سطح کریستال باید کاملاً صیقلی و عاری از نقص‌های قابل مشاهده باشد.

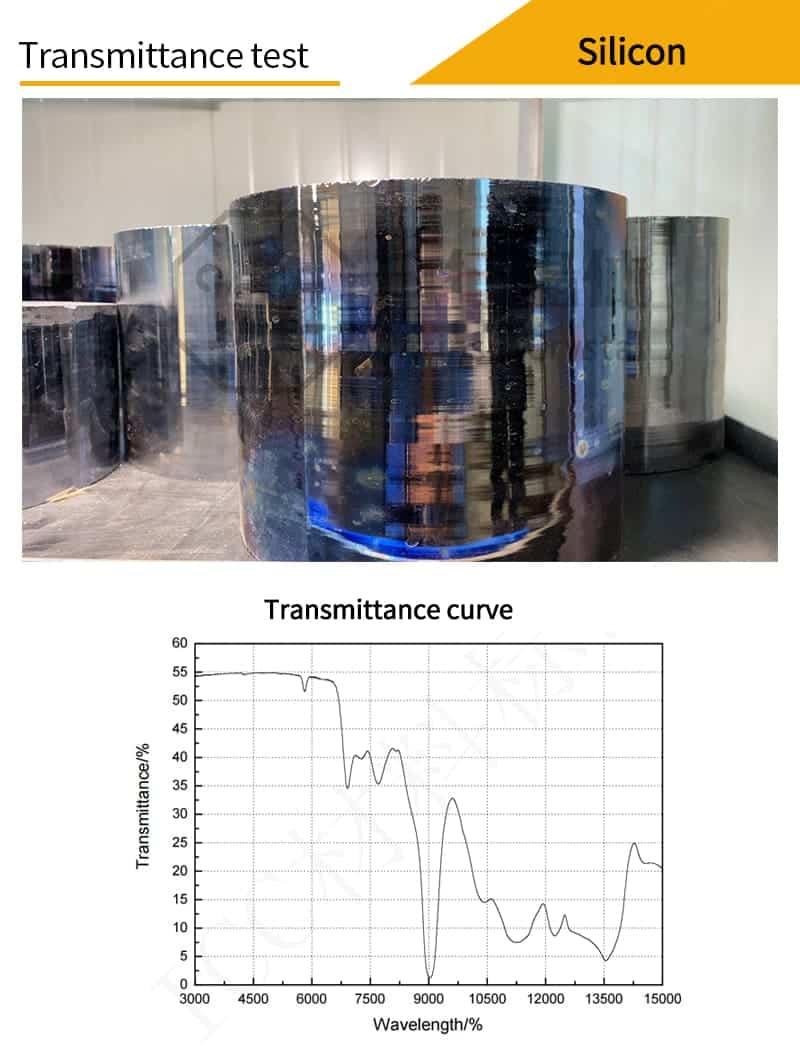

آزمون عبور نور برای سیلیکون تک‌بلور

۱. مشخصات نمونه‌های آزمایشی:

• جنس ماده: سیلیکون تک‌بلور (Monocrystalline Silicon)

• ابعاد نمونه:

  • قطر: ۲۰ تا ۵۰ میلی‌متر

  • ضخامت: ۱۰ ± ۰.۵ میلی‌متر

• کیفیت سطح: پرداخت شده با استاندارد ۸۰/۵۰

۲. محدوده طول موج آزمایش:

• ۳ میکرومتر تا ۱۵ میکرومتر (محدوده مادون قرمز میانی)

۳. الزامات کیفی عبور نور:

• حداقل عبور نور مورد قبول در محدوده ۳-۵ میکرومتر: ۵۲.۵٪
  (به عبارت دیگر: T ≥ ۵۲.۵٪ @ ۳-۵μm)

ملاحظات آزمایش:

• آزمون باید در شرایط کنترل شده دمایی انجام شود.

• نمونه‌ها باید قبل از آزمایش به دقت تمیز شوند.

• نتایج برای نمونه‌هایی با ضخامت دقیق ۱۰ میلی‌متر معتبر است.

• کیفیت سطح نقش تعیین‌کننده‌ای در نتایج آزمون دارد.

ویژگی‌های سیلیکون تک‌بلور (Monocrystalline Silicon)

خصوصیات ظاهری:

• در بررسی بصری با نور طبیعی روز و با چشم غیرمسلح:

  • فاقد هرگونه مرز دانه (grain boundaries) قابل مشاهده

  • بدون نوارهای حصیری شکل (wicker-like stripes) در سطح کریستال

مشخصات ساختاری:

• ساختار اتمی کاملاً منظم در تمام حجم نمونه

• شبکه کریستالی یکپارچه و بدون نقص

• جهت‌گیری بلوری یکسان در تمام نقاط ماده

نتایج کنترل کیفی:

• نشانگر رشد کریستال با کیفیت عالی

• بیانگر عدم وجود ناخالصی‌های ماکروسکوپی

• تایید کننده فرآیند تولید بهینه

کاربردهای صنعتی:

• ساخت قطعات نیمه‌هادی پیشرفته

• تولید المان‌های اپتیکی با کیفیت بالا

• کاربرد در لیزرها و سیستم‌های اپتیکی دقیق

• استفاده در آشکارسازهای مادون قرمز

ملاحظات فنی:
این ویژگی‌های ظاهری نشان‌دهنده کیفیت بالای نمونه‌های تک‌بلور بوده و تضمین‌کننده عملکرد مناسب در کاربردهای حساس می‌باشد.

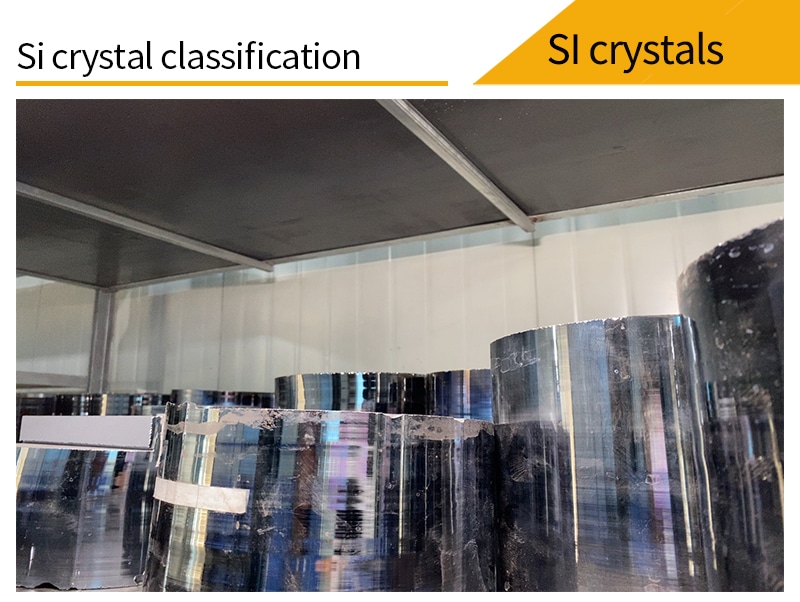

ویژگی‌های سیلیکون نیمه‌بلور (Sub-crystalline Silicon)

مشخصات ظاهری:

• در بررسی بصری با نور طبیعی روز:

  • مشاهده نوارهای بیدی شکل (willow stripes) روی سطح کریستال

  • مساحت تحت پوشش نوارها: کمتر از یک ششم قطر کلی نمونه (<1/6 end diameter)

تاثیر پرداخت سطحی:

• نوارهای بیدی شکل پس از عملیات پرداخت (پولیش) کاملاً محو می‌شوند

• سطح نمونه یکدست و یکنواخت می‌گردد

ویژگی‌های ساختاری:

• وجود نواقص جزئی در شبکه کریستالی

• کیفیت ساختاری متوسط بین تک‌بلور و چندبلور

• مناسب برای کاربردهای نیمه‌دقیق

ملاحظات فنی:

• این نوارها نشانگر وجود زیرساختارهای کریستالی هستند

• پس از پرداخت، کیفیت اپتیکی به میزان قابل توجهی بهبود می‌یابد

• گزینه اقتصادی برای کاربردهای غیرحساس

کاربردهای صنعتی:

• تولید قطعات نیمه‌هادی با کارایی متوسط

• ساخت المان‌های اپتیکی صنعتی

• کاربرد در سیستم‌های غیرحساس به کیفیت بالا

• استفاده در تجهیزات آزمایشگاهی نیمه‌دقیق

ویژگی‌های سیلیکون چندبلور (Polycrystalline Silicon)

مشخصات ظاهری:

• در بررسی بصری با نور طبیعی روز:

  • وجود خطوط مرز دانه‌ای (crystal boundary lines) کاملاً مشخص و نفوذکننده در سطح کریستال

  • اختلاف آشکار در میزان روشنایی بین دو طرف خطوط مرز دانه‌ای

  • سطوح ناهمگن با بازتاب‌های نوری متفاوت

خصوصیات ساختاری:

• ساختار متشکل از دانه‌های کریستالی با جهت‌گیری‌های مختلف

• مرز دانه‌های واضح و مشخص بین بلورهای مجاور

• عدم پیوستگی در شبکه کریستالی در سطح ماکروسکوپی

تفسیر فنی:

• تفاوت در بازتاب نور ناشی از تغییر جهت محورهای بلوری در دانه‌های مجاور است

• مرز دانه‌ها نشانگر تغییر جهت شبکه‌های کریستالی مجاور می‌باشد

• کیفیت نوری پایین‌تر نسبت به نمونه‌های تک‌بلور و نیمه‌بلور

کاربردهای صنعتی:

• ساخت سلول‌های خورشیدی

• تولید قطعات الکترونیکی با کارایی متوسط

• کاربردهای اقتصادی در صنایع نیمه‌هادی

• استفاده در سیستم‌های غیرحساس به کیفیت بالا

ملاحظات کیفی:

• مناسب برای مصارفی که قیمت نسبت به کیفیت اولویت دارد

• نیاز به پرداخت سطحی برای بهبود کیفیت نوری

• گزینه مقرون‌به‌صرفه برای تولید انبوه

این ویژگی‌های ظاهری و ساختاری، سیلیکون چندبلور را به گزینه‌ای اقتصادی برای بسیاری از کاربردهای صنعتی تبدیل کرده است.

مواد اپتیکی و کاربردهای تخصصی آنها

1. شیشه اپتیکی N-BK7

• پرکاربردترین ماده برای قطعات اپتیکی باکیفیت

• محدوده عبور عالی: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردها: تلسکوپ‌ها، سیستم‌های لیزری

• گزینه اقتصادی زمانی که مزایای سیلیکای ذوب شده UV مورد نیاز نباشد

2. سیلیکای ذوب شده UV

• محدوده عبور گسترده: 185-2100 نانومتر

• یکنواختی بهتر و ضریب انبساط حرارتی پایین‌تر از N-BK7

• مناسب برای لیزرهای پرتوان و کاربردهای تصویربرداری

3. فلورید کلسیم (CaF₂)

• محدوده کاری: 180 نانومتر تا 8 میکرومتر

• کاربردها: پنجره و عدسی در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

• مقاومت بالا در برابر آسیب لیزری (مناسب برای لیزرهای اگزایمر)

4. فلورید باریم (BaF₂)

• محدوده عبور: 200 نانومتر تا 11 میکرومتر

• مقاوم در برابر تابش پرانرژی

• خاصیت سینتیلاسیون عالی

• محدودیت: مقاومت کم در برابر رطوبت (حداکثر 500°C در محیط مرطوب، 800°C در محیط خشک)

• نکته ایمنی: استفاده از دستکش الزامی است

5. فلورید منیزیم (MgF₂)

• محدوده کاری: 200 نانومتر تا 6 میکرومتر

• مقاومت عالی در برابر خوردگی شیمیایی و آسیب لیزری

• سختی هسته‌ای: 415

• ضریب شکست: 1.38

6. سلنید روی (ZnSe)

• محدوده عبور: 600 نانومتر تا 16 میکرومتر

• کاربردها: تصویربرداری حرارتی، سیستم‌های پزشکی، لیزرهای CO₂ پرتوان

• ملاحظات: ماده نرم (سختی 120)، نیاز به مراقبت ویژه

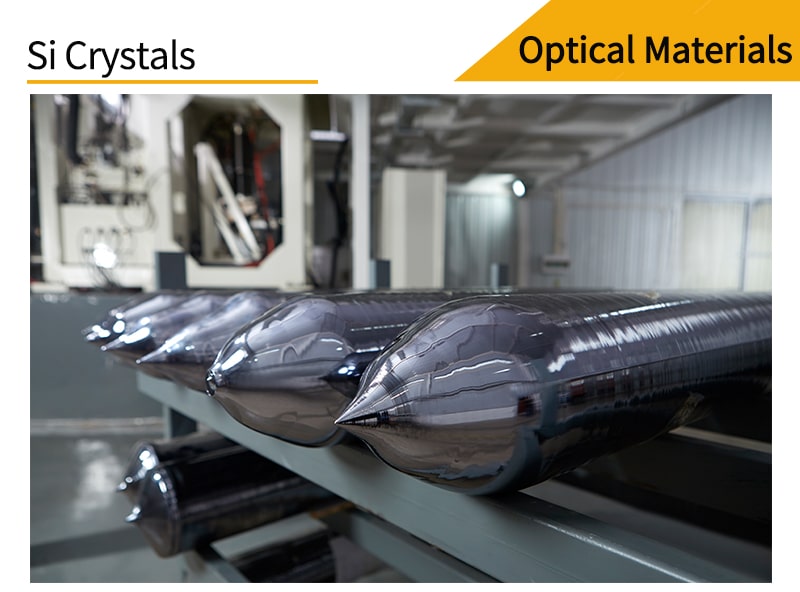

7. سیلیکون (Si)

• محدوده کاری: 1.2-8 میکرومتر

• مزایا: چگالی پایین، سختی بالا (1150)

• محدودیت: جذب شدید در 9 میکرومتر

8. ژرمانیوم (Ge)

• محدوده کاری: 2-16 میکرومتر

• ویژگی‌ها: ضریب شکست بالا، انحراف رنگی کم

• محدودیت: حساسیت دمایی (حداکثر 100°C)

• کاربردها: تصویربرداری حرارتی، سیستم‌های FLIR

9. ZnS تولید شده به روش CVD

• تنها ماده مادون قرمز با پوشش طیف کامل از مرئی تا LWIR

• کاربردهای پیشرفته: پنجره‌های “سه-اپتیکی”، سیستم‌های تصویربرداری حرارتی با وضوح بالا

هر ماده با توجه به ویژگی‌های منحصر به فرد خود، در کاربردهای اپتیکی خاص استفاده می‌شود. انتخاب ماده مناسب به پارامترهای فنی و شرایط عملیاتی بستگی دارد.
