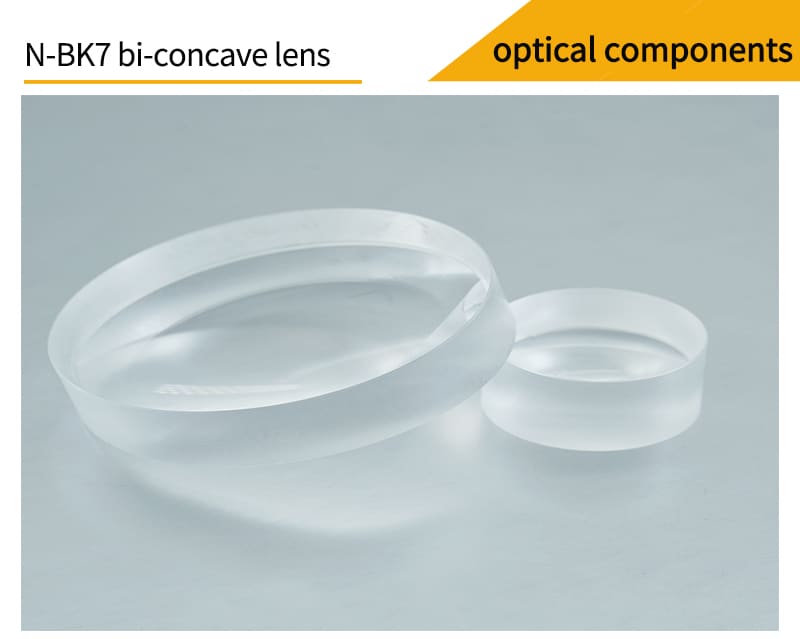

عدسی‌های دو-مقعر از جنس

عدسی‌های دو-مقعر از جنس N-BK7

عدسی دو-مقعر دارای فاصله کانونی منفی بوده و مشابه عدسی تخت-مقعر عمل می‌کند، با این تفاوت که پرتوهای موازی تابیده شده به آن با زاویه بیشتری واگرا می‌شوند. این ویژگی، آن را برای کاربردهای گسترش پرتو و اصلاح ابیراهی در سیستم‌های اپتیکی ایده‌آل می‌سازد.

مزایای شیشه اپتیکی N-BK7:

این ماده به طور گسترده در محدوده مرئی تا فروسرخ موج کوتاه استفاده شده و مزایای زیر را ارائه می‌دهد:

• عملکرد بالا با هزینه مقرون‌به‌صرفه

• یکنواختی ماده عالی

• همگنی بالا در ضریب شکست

• دوگان شکست تنشی پایین

• حداقل حباب‌ها و ناخالصی‌های خطی

مشخصات فنی و قابلیت‌های تولید:

شرکت ما قادر به تولید این عدسی‌ها با مشخصات زیر است:

• قطر: 2 تا 300 میلی‌متر

• ضخامت: 0.12 تا 60 میلی‌متر

• دقت اپتیکی: تا سطح 20-10 و λ/10 @633nm

فرآیندهای پرداخت سطح:

1. پرداخت دیسک ژله‌ای

2. پرداخت سرعت بالا

3. پرداخت حلقوی

4. پرداخت CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO و میکروسکوپ نیروی اتمی (AFM)

• مترهای خارج‌ازمرکزیت انعکاسی و عبوری

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزگذاری با ژل UV

• اندازه‌گیر ضخامت لیزری غیرتماسی

• تصویربردار دو بعدی و اندازه‌گیر قطر کره

گزینه‌های پوشش ضد بازتاب:

• پوشش‌های استاندارد: MgF₂

• پوشش‌های تخصصی:

  • UV-AR (ضد بازتاب فرابنفش)

  • UV-VIS (فرابنفش-مرئی)

  • VIS-EXT (مرئی گسترده)

  • VIS-NIR (مرئی-فروسرخ نزدیک)

  • NIR I و NIR II (فروسرخ نزدیک)

  • Telecom-NIR (مخابراتی)

  • SWIR (فروسرخ موج کوتاه)

  • YAG-BBAR (پوشش ویژه لیزر یاگ)

این عدسی‌ها با دقت ابعادی بالا و کیفیت اپتیکی مطلوب برای کاربردهای حساس در سیستم‌های لیزری و اپتیکی تولید می‌شوند.

عدسی‌های دو-مقعر از جنس N-BK7

ویژگی‌های کلیدی:
شیشه اپتیکی N-BK7 به‌طور گسترده در محدوده طیفی مرئی تا فروسرخ موج کوتاه کاربرد دارد. عدسی‌های دو-مقعر از این جنس، پرتوهای موازی را به سمت یک نقطه کانونی مجازی واگرا می‌کنند و عمدتاً در گسترش‌دهنده‌های پرتو گالیله‌ای مورد استفاده قرار می‌گیرند.

مشخصات فنی محصول:
شرکت ما آماده ارائه عدسی‌های دو-مقعر N-BK7 در:

• اندازه‌های متنوع (سفارشی‌سازی بر اساس نیاز)

• فاصله‌های کانونی مختلف

مزایای استفاده:

• کیفیت اپتیکی بالا با قیمت مناسب

• واگرایی کنترل‌شده پرتوهای نوری

• مناسب برای سیستم‌های تصویربرداری و لیزری

• قابلیت تولید با دقت سطحی بالا (تا λ/10)

این عدسی‌ها با استانداردهای دقیق کنترل کیفیت تولید شده و می‌توانند نیازهای طیف وسیعی از کاربردهای اپتیکی را برآورده سازند. برای انتخاب پارامترهای بهینه می‌توانید با کارشناسان فنی ما مشورت نمایید.

شرح ویژگی‌های ماده اپتیکی N-BK7

کاربردها:
شیشه اپتیکی N-BK7 به طور گسترده در محدوده نور مرئی تا فروسرخ موج کوتاه استفاده می‌شود. مزایای اصلی این ماده عبارتند از:

مزایای کلیدی:
✓ عملکرد بالا و هزینه اقتصادی
✓ یکنواختی عالی ماده
✓ همگنی بالا در ضریب شکست
✓ دوگان شکست تنشی پایین
✓ حداقل حباب و ناخالصی‌های خطی

ویژگی‌های ماده:
کیفیت بالای مواد اپتیکی در درجه اول در همگنی آنها و به طور خاص در محدوده بسیار باریک تغییرات ضریب شکست در سرتاسر شیشه مشخص می‌شود. این ویژگی به ویژه برای کاربردهای زیر حیاتی است:

• لیزرهای پرتوان

• کاربردهای نجومی

خصوصیات فنی:

• تحمل دمای انتقال پایین (معمولاً زیر 550 درجه سانتیگراد) که منجر به:

  • افزایش عمر قالب

  • کاهش زمان پرس

• تمایل شیمیایی کم با مواد قالب در محدوده دمای شکل‌دهی

• تلرانس‌های اپتیکی دقیق

• تنوع سایز در دسترس

امکانات تأمین:
شرکت ما طیف گسترده‌ای از موارد زیر را ارائه می‌دهد:

• مواد خام اپتیکی

• شمش‌های اپتیکی

• قطعات اپتیکی آماده

کاربردهای تخصصی:

• فناوری لیزرهای پرانرژی

• تجهیزات اندازه‌گیری دقیق

• صنعت نیمه‌هادی

• فناوری ماهواره‌ای

• سیستم‌های تصویربرداری نجومی

این ماده به دلیل ترکیب منحصر به فرد خواص اپتیکی و مکانیکی، انتخاب اول بسیاری از کاربردهای حساس صنعتی و تحقیقاتی محسوب می‌شود. کیفیت بالا و قیمت مناسب آن، N-BK7 را به یکی از پرکاربردترین مواد در صنعت اپتیک تبدیل کرده است.

ویژگی‌های ممتاز شیشه اپتیکی N-BK7

شیشه اپتیکی N-BK7 با دارا بودن مزایای متعدد، به عنوان گزینه‌ای ایده‌آل در صنعت اپتیک شناخته می‌شود. مهم‌ترین مزایای این ماده عبارتند از:

1. کارایی اپتیکی عالی:

• عملکرد برتر در محدوده مرئی تا فروسرخ نزدیک

• کیفیت تصویربرداری مطلوب در کاربردهای دقیق

2. صرفه اقتصادی چشمگیر:

• قیمت تولید مناسب نسبت به کیفیت ارائه شده

• مقرون‌به‌صرفه برای تولید انبوه

3. یکنواختی ماده:

• ثبات خواص فیزیکی در تمام حجم نمونه

• تغییرات ناچیز در ویژگی‌های اپتیکی

4. همگنی ضریب شکست:

• تغییرات بسیار محدود (±2×10⁻⁴) در ضریب شکست

• مناسب برای سیستم‌های اپتیکی حساس

5. ویژگی‌های ساختاری:

• دوگان شکست تنشی کمتر از 4 نانومتر بر سانتی‌متر

• حداقل تعداد حباب‌های داخلی و ناخالصی‌های خطی

این ترکیب منحصر به فرد از ویژگی‌ها، N-BK7 را به ماده‌ای پرکاربرد در موارد زیر تبدیل کرده است:

• سیستم‌های تصویربرداری پیشرفته

• تجهیزات لیزری

• ابزارهای دقیق اندازه‌گیری

• کاربردهای نجومی و فضایی

کیفیت بالا همراه با قیمت مناسب، این ماده را به انتخابی ایده‌آل برای پروژه‌هایی که به تعادل بین عملکرد و هزینه نیاز دارند، تبدیل کرده است.

مواد اپتیکی پیشرفته و ویژگی‌های آنها

1. شیشه اپتیکی N-BK7

• پرکاربردترین ماده برای قطعات اپتیکی باکیفیت

• محدوده عبور نور: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردها: تلسکوپ‌ها، سیستم‌های لیزری

• جایگزین اقتصادی زمانی که مزایای سیلیکای ذوب‌شده UV مورد نیاز نباشد

2. سیلیکای ذوب‌شده UV

• محدوده عبور: 185-2100 نانومتر

• ضریب انبساط حرارتی بسیار پایین

• مناسب برای لیزرهای پرتوان و تصویربرداری دقیق

3. فلورید کلسیم (CaF2)

• محدوده کاری: 180 نانومتر تا 8 میکرون

• مقاومت بالا در برابر لیزرهای پرقدرت

• کاربرد در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

4. فلورید باریم (BaF2)

• محدوده عبور: 200 نانومتر تا 11 میکرون

• مقاوم در برابر تابش‌های پرانرژی

• نکته ایمنی: حساس به رطوبت، نیاز به دستکش هنگام کار

5. فلورید منیزیم (MgF2)

• محدوده کاری: 200 نانومتر تا 6 میکرون

• مقاومت استثنایی در برابر شوک حرارتی و مکانیکی

• سختی: 415 (مقیاس نوکلئوس)

6. سلنید روی (ZnSe)

• محدوده عبور: 600 نانومتر تا 16 میکرون

• مناسب برای لیزر CO₂ پرتوان

• ملاحظات: ماده نرم (سختی 120)، نیاز به مراقبت ویژه

7. سیلیکون (Si)

• محدوده کاری: 1.2 تا 8 میکرون

• چگالی پایین، مناسب برای کاربردهای حساس به وزن

• نامناسب برای لیزر CO₂ به دلیل جذب در 9 میکرون

8. ژرمانیوم (Ge)

• محدوده کاری: 2 تا 16 میکرون

• ضریب شکست بالا و ابیراهی رنگی کم

• محدودیت دمایی: حداکثر 100°C

9. ZnS تولید شده به روش CVD

• پوشش طیفی کامل از مرئی تا مایکروویو

• کاربردهای پیشرفته در تصویربرداری حرارتی

• پنجره‌های ترکیبی لیزر/دو-رنگ فروسرخ

هر یک از این مواد با توجه به ویژگی‌های منحصر به فرد خود، انتخاب بهینه برای کاربردهای خاص اپتیکی و لیزری محسوب می‌شوند. انتخاب ماده مناسب باید با توجه به پارامترهای طراحی سیستم و شرایط عملیاتی انجام شود.
