سولفید روی عدسی های منیسک

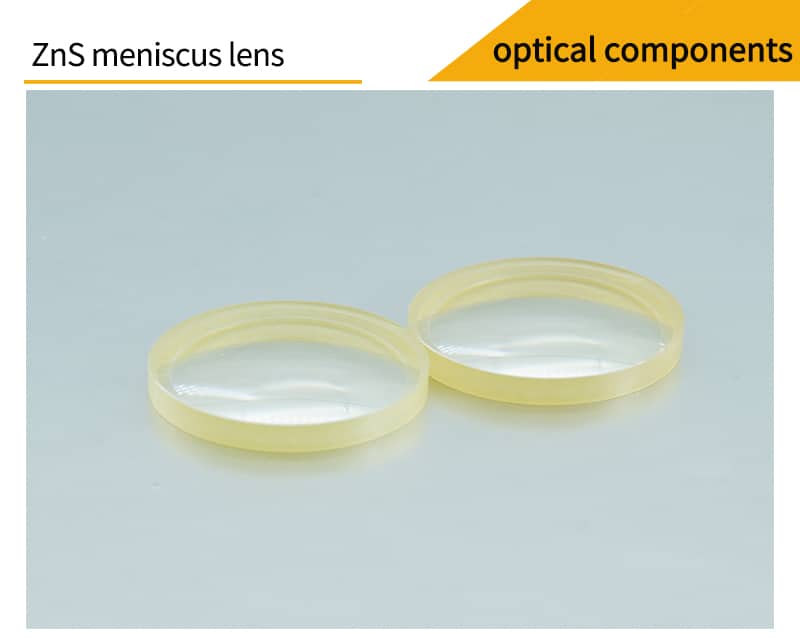

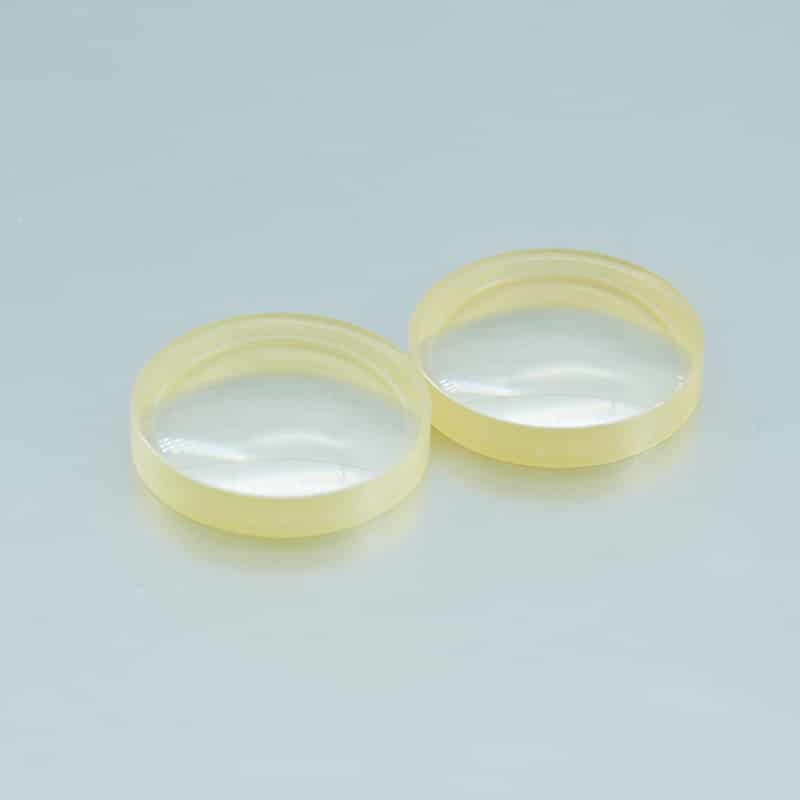

عدسی‌های منیسک سولفید روی (ZnS)

سولفید روی (ZnS) یک ماده نیمه‌هادی گروه II-VI با گاف انرژی پهن‌باند (3.72 الکترون‌ولت) است که عبوردهی نوری بالایی در محدوده‌های طیفی فروسرخ نزدیک (1-3 میکرومتر)، فروسرخ میانی (3-5 میکرومتر) و فروسرخ دور (8-12 میکرومتر) دارد. این ماده دارای خواص مکانیکی و حرارتی متعادل و پایداری شیمیایی مناسب است و به‌عنوان یکی از مواد مهم نوری-الکترونیکی کاربرد گسترده‌ای دارد. سولفید روی با قابلیت عبوردهی چندطیفی، در ساخت یکسوسازها، عدسی‌های فروسرخ، پنجره‌های فروسرخ و سایر تجهیزات اپتوالکترونیکی استفاده می‌شود.

عدسی منیسک از یک طرف کوژ (محدب) و از طرف دیگر کاو (مقعر) است. بسته به ضریب شکست، انحنا و شعاع خمش، می‌تواند به‌صورت عدسی همگرا یا واگرا عمل کند.

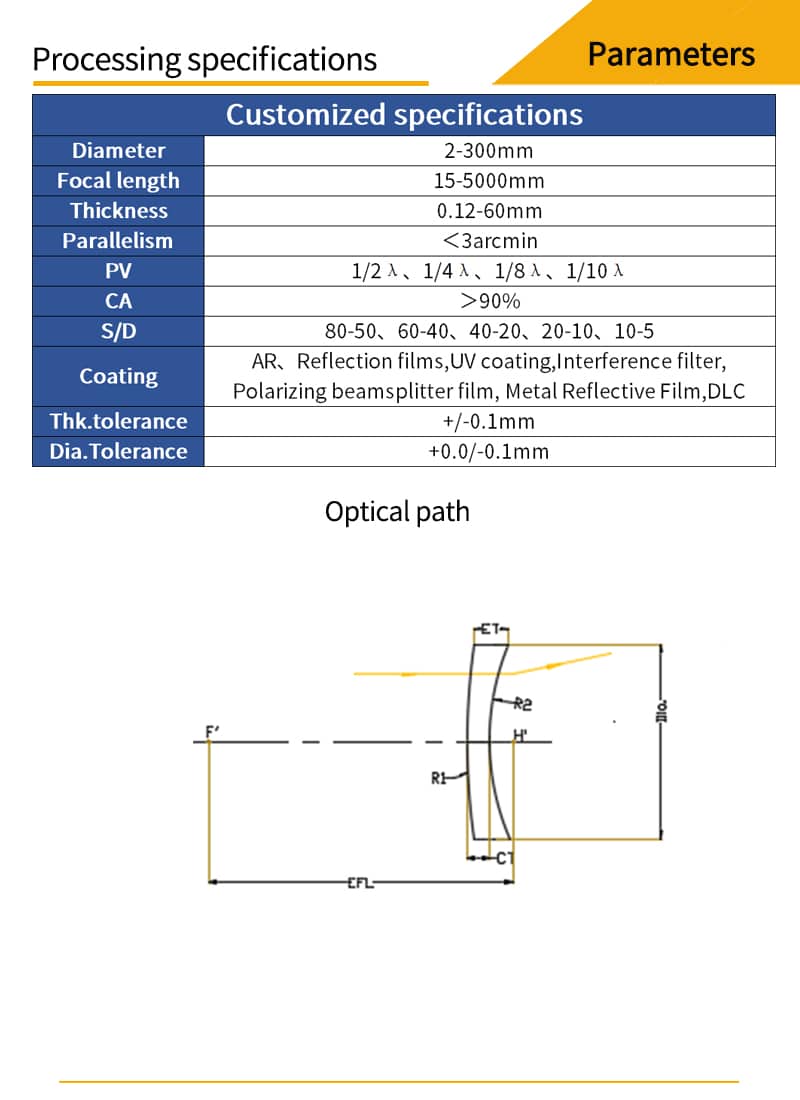

توانایی‌های تولیدی:

ما قادر به تولید عدسی‌های منیسک سولفید روی (ZnS) با مشخصات زیر هستیم:

• قطر: ۲ تا ۳۰۰ میلی‌متر

• ضخامت: ۰.۱۲ تا ۶۰ میلی‌متر

• دقت اپتیکی: سطح پرداخت تا ۲۰-۱۰، انحراف موجی ۱/۱۰ طول موج @ 633 نانومتر

فرآیندهای پرداخت:

• پرداخت با دیسک ژله‌ای

• پرداخت با سرعت بالا

• پرداخت حلقوی

• پرداخت CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• اندازه‌گیر خارج‌ازمرکزیت بازتاب و عبور

• گونیومتر ۱۵ ثانیه‌ای

• سیستم مرکزبندی با ژل UV

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار دو بعدی (2D Imager)

• اندازه‌گیر قطر کره

گزینه‌های پوشش (کوتیگ):

• MgF₂

• پوشش ضدبازتاب UV (UV-AR)

• پوشش ضدبازتاب UV-VIS

• پوشش ضدبازتاب VIS-EXT

• پوشش ضدبازتاب VIS-NIR

• پوشش ضدبازتاب NIR I و NIR II

• پوشش ضدبازتاب Telecom-NIR

• پوشش ضدبازتاب SWIR

• پوشش ضدبازتاب YAG-BBAR

این عدسی‌ها با دقت بالا و کیفیت عالی تولید می‌شوند و برای کاربردهای پیشرفته اپتیکی و فروسرخ مناسب هستند.

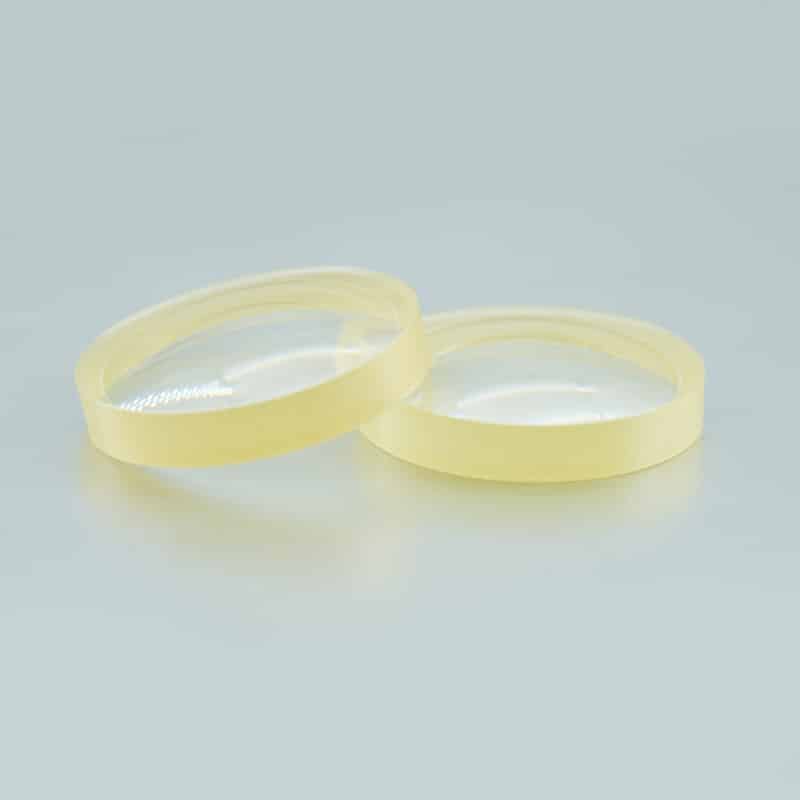

عدسی‌های منیسک سولفید روی (ZnS) تولید شده به روش CVD

معرفی محصول:

سولفید روی تولید شده به روش رسوب‌دهی شیمیایی بخار (CVD) یکی از مهم‌ترین مواد برای ساخت پنجره‌های اپتیکی در محدوده فروسرخ دور (LWIR) محسوب می‌شود. این ماده به‌طور گسترده در ساخت پنجره‌های فروسرخ، یکسوسازها و قطعات اپتیکی فروسرخ مورد استفاده قرار می‌گیرد.

توانایی‌های تولیدی:

شرکت ما قادر به تولید عدسی‌های منیسک سولفید روی (ZnS) در اندازه‌ها و فاصله‌های کانونی متنوع مطابق با نیازهای خاص مشتریان می‌باشد.

این عدسی‌ها با دقت اپتیکی بالا و کیفیت مطلوب تولید شده و برای کاربردهای پیشرفته در سیستم‌های اپتیکی و فروسرخ مناسب هستند.

عدسی‌های منیسک (عدسی‌های کوژ-کاو)

عدسی‌های منیسک، عدسی‌هایی با سطوح کوژ (محدب) و کاو (مقعر) هستند که به دو دسته‌ی اصلی تقسیم می‌شوند:

1. عدسی منیسک مثبت (همگرا):

• دارای ضخامت بیشتر در مرکز نسبت به لبه‌ها

• باعث همگرایی پرتوهای نور می‌شود

• طراحی شده برای کاهش ابیراهی کروی سوم

• در کاربردهای همگراسازی پرتو موازی، باید سطح کوژ به سمت منبع نور قرار گیرد تا ابیراهی کروی به حداقل برسد

2. عدسی منیسک منفی (واگرا):

• دارای ضخامت کمتر در مرکز نسبت به لبه‌ها

• باعث واگرایی پرتوهای نور می‌شود

• طراحی شده برای کاهش ابیراهی کروی سوم

• در کاربردهای واگراسازی پرتو، باید سطح کوژ به سمت پرتو تابشی قرار گیرد تا ابیراهی کروی کاهش یابد

پارامترهای مهم در انتخاب عدسی‌های منیسک:

• ابعاد و اندازه

• فاصله کانونی

• طول موج طراحی

• کیفیت سطح پرداخت

• دقت سطح اپتیکی

• خارج از مرکزبودگی

• جنس ماده پایه (سابستریت)

• سایر ویژگی‌های خاص

با توجه به کاربرد مورد نظر می‌توان پارامترهای مناسب را برای عدسی منیسک انتخاب نمود. این عدسی‌ها با دقت اپتیکی بالا و کیفیت مطلوب تولید شده و برای کاربردهای تخصصی در سیستم‌های اپتیکی مناسب هستند.

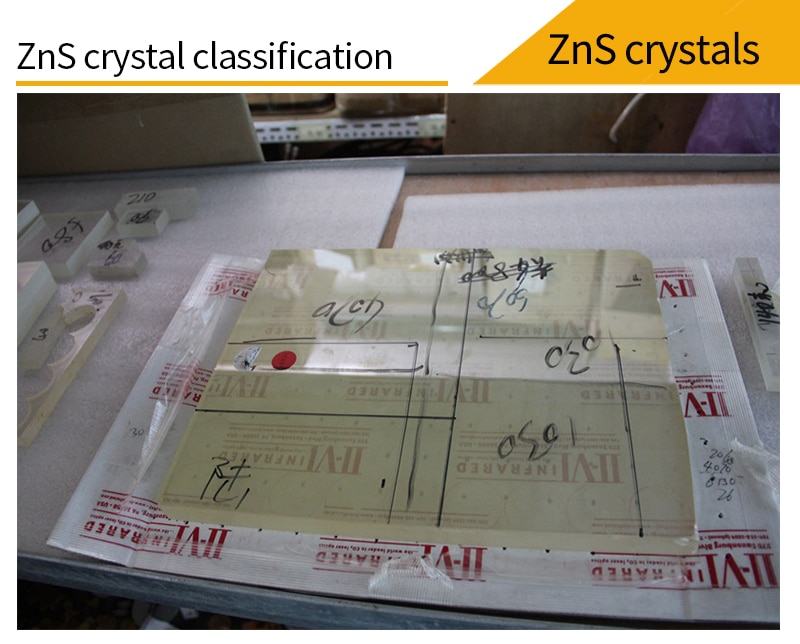

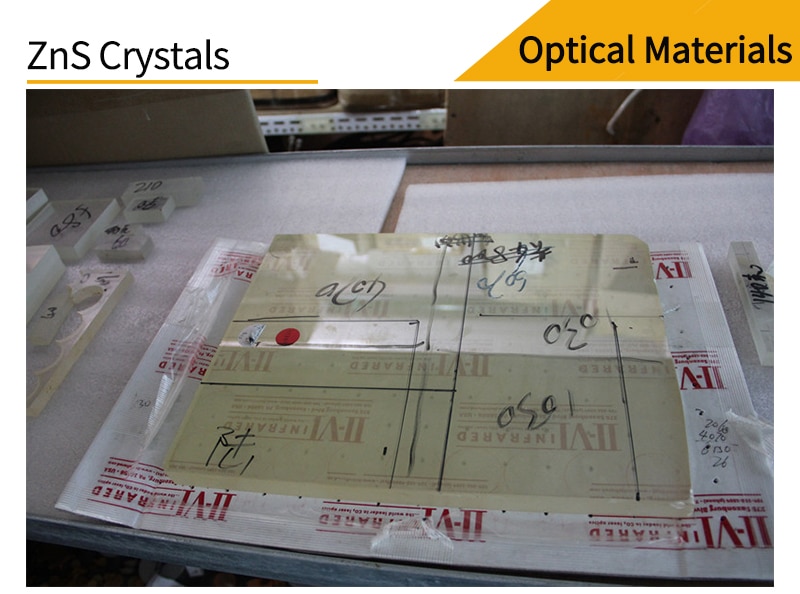

کریستال سولفید روی (ZnS) – ماده مهم پنجره‌های فروسرخ

سولفید روی با فرمول شیمیایی ZnS، کریستالی نسبتاً پایدار با بوی کمی تحریک‌کننده است که به‌عنوان یکی از مواد مهم در ساخت پنجره‌های فروسرخ شناخته می‌شود. این ماده دارای ویژگی‌های منحصر به فردی برای کاربردهای اپتیکی در محدوده فروسرخ می‌باشد.

روش تولید پیشرفته:
کریستال‌های سولفید روی با ابعاد بزرگ و ضریب عبور نوری بالا را می‌توان به روش رسوب‌دهی شیمیایی از فاز بخار (CVD) تولید نمود. این روش امکان ساخت نمونه‌هایی با کیفیت اپتیکی عالی و یکنواختی بالا را فراهم می‌کند.

ویژگی‌های کلیدی:

• پایداری شیمیایی و حرارتی مناسب

• عبوردهی نوری بالا در محدوده فروسرخ

• قابلیت تولید در ابعاد بزرگ

• کیفیت اپتیکی مطلوب برای کاربردهای حساس

این ماده به‌طور گسترده در ساخت تجهیزات اپتیکی پیشرفته، سیستم‌های تصویربرداری حرارتی و کاربردهای نظامی و صنعتی مورد استفاده قرار می‌گیرد. روش CVD امکان کنترل دقیق پارامترهای کریستال و دستیابی به خواص اپتیکی مطلوب را فراهم می‌سازد.

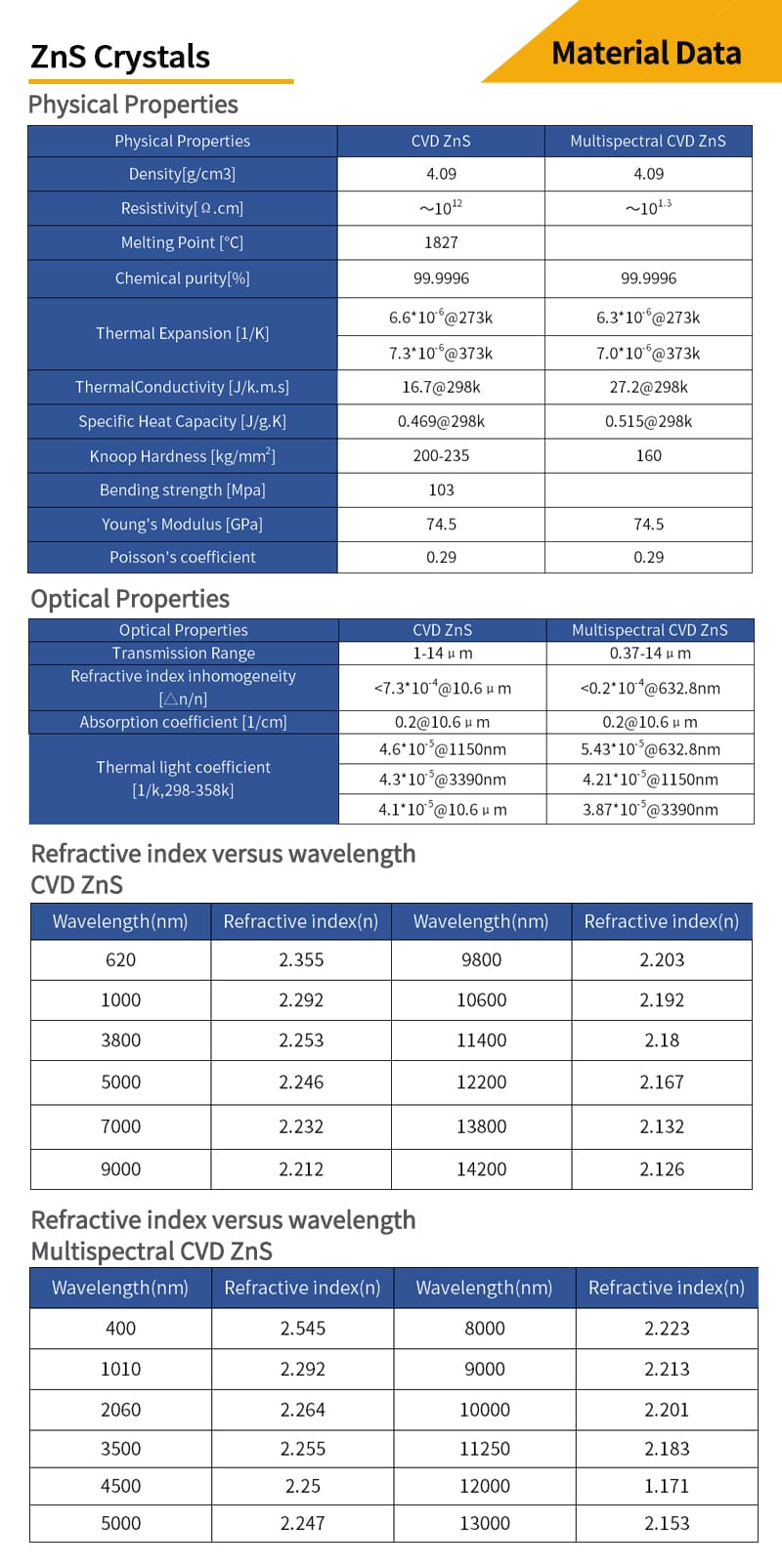

ویژگی‌های سولفید روی تولید شده به روش CVD

سولفید روی تولید شده به روش رسوب‌دهی شیمیایی بخار (CVD) دارای مشخصات منحصر به فردی است که آن را به ماده‌ای ایده‌آل برای کاربردهای حساس تبدیل می‌کند:

خواص فیزیکی و شیمیایی:

• درجه خلوص بالا: تضمین کننده عملکرد اپتیکی مطلوب

• نامحلول در آب: مقاومت شیمیایی عالی در محیط‌های مرطوب

• چگالی متوسط: تعادل مناسب بین استحکام و وزن

• قابلیت ماشین‌کاری آسان: امکان تولید قطعات با دقت ابعادی بالا

مزایای مکانیکی:

• سختی بالا: مقاومت در برابر سایش و خراشیدگی

• استحکام شکست دو برابری نسبت به سلنید روی

• مقاومت استثنایی در برابر شرایط محیطی سخت

کاربردهای نظامی و هوافضا:
این ماده به دلیل ترکیب بی‌نظیر خواص مکانیکی و اپتیکی، گزینه‌ای ایده‌آل برای ساخت:

• مخروط‌های دماغه موشک‌ها (Missile Fairings)

• پنجره‌های فروسرخ هواپیماها

سولفید روی CVD با برخورداری از این ویژگی‌ها، قابلیت تحمل تنش‌های حرارتی و مکانیکی شدید را در حین پروازهای هایپرسونیک و شرایط عملیاتی سخت دارا می‌باشد. این خصوصیات، آن را به ماده‌ای حیاتی در صنایع دفاعی و هوافضا تبدیل کرده است.

پوشش‌های اپتیکی (Optical Coatings)

پوشش‌دهی اپتیکی به فرآیند اعمال لایه‌های نازک از مواد دی‌الکتریک یا فلزی بر روی سطح زیرلایه به روش‌های فیزیکی یا شیمیایی اطلاق می‌شود. این فناوری با هدف تغییر ویژگی‌های بازتابی و عبوری سطح مواد توسعه یافته است.

اهداف اصلی پوشش‌دهی اپتیکی:

• تنظیم ضریب بازتاب سطح

• کنترل میزان عبور نور

• ایجاد خاصیت تفکیک پرتو (Beam Splitting)

• امکان تفکیک رنگ (Color Separation)

• فیلتراسیون نوری (Light Filtering)

• ایجاد پلاریزاسیون (Polarization)

انواع پوشش‌های تخصصی ارائه شده:

1. پوشش‌های ضد بازتاب (AR):

   • کاهش تلفات نوری در سطح مشترک

   • افزایش بازده سیستم‌های اپتیکی

2. پوشش‌های بازتاب‌دهنده بالا (HR):

   • بازتاب بیش از 99% در طول‌موج مشخص

   • مناسب برای کاربردهای لیزری

3. پوشش‌های طیفی (Spectral):

   • کنترل دقیق عبور و بازتاب در محدوده‌های خاص

4. پوشش‌های فلزی (Metallic):

   • ایجاد خواص بازتابی و رسانایی ویژه

پوشش‌های ضد بازتاب پهن‌باند:

• محدوده فرابنفش (UV)

• محدوده مرئی (Visible)

• فروسرخ نزدیک (NIR)

• فروسرخ میانی (Mid-IR)

این پوشش‌ها با استفاده از پیشرفته‌ترین روش‌های لایه‌گذاری و کنترل کیفی تولید می‌شوند و می‌توانند به‌صورت سفارشی برای نیازهای خاص طراحی و اجرا شوند. هر نوع پوشش با دقت نانومتری و با در نظر گرفتن پارامترهای اپتیکی زیرلایه طراحی می‌گردد.

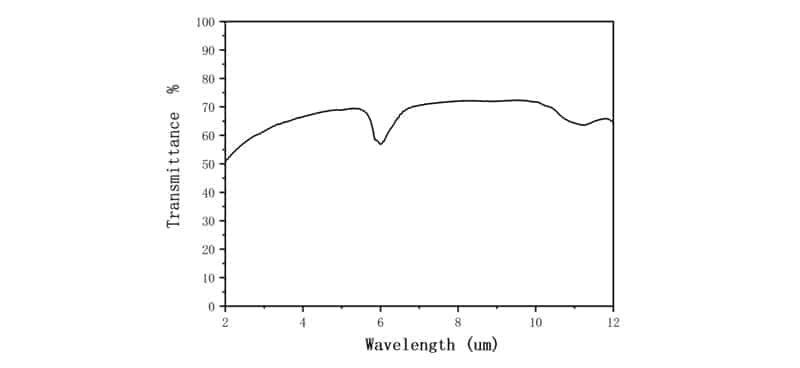

میزان عبور نور (Transmittance)

منحنی عبور سولفید روی استاندارد تولید شده به روش CVD:
(در دمای ۲۰±۳ درجه سانتیگراد)

مشخصات فنی عبور نور:

1. در محدوده طیفی ۸ تا ۱۰ میکرومتر:

   • میزان عبور نور نباید کمتر از ۷۰٪ باشد

2. در محدوده طیفی ۳ تا ۱۰ میکرومتر:

   • منحنی عبور نور نباید دارای قله‌های جذب دیگری باشد

   • تنها استثناء: قله جذب در محدوده حدود ۶ میکرومتر قابل قبول است

ملاحظات:

• داده‌های ارائه شده مربوط به نمونه‌های استاندارد با ضخامت مشخص می‌باشد

• تغییرات دما می‌تواند بر مشخصات عبور نور تأثیرگذار باشد

• قله جذب در ۶ میکرومتر ویژگی ذاتی ماده بوده و ناشی از ناخالصی نیست

این مشخصات تضمین‌کننده کیفیت اپتیکی مناسب برای کاربردهای حساس در محدوده فروسرخ میانی و دور می‌باشد.

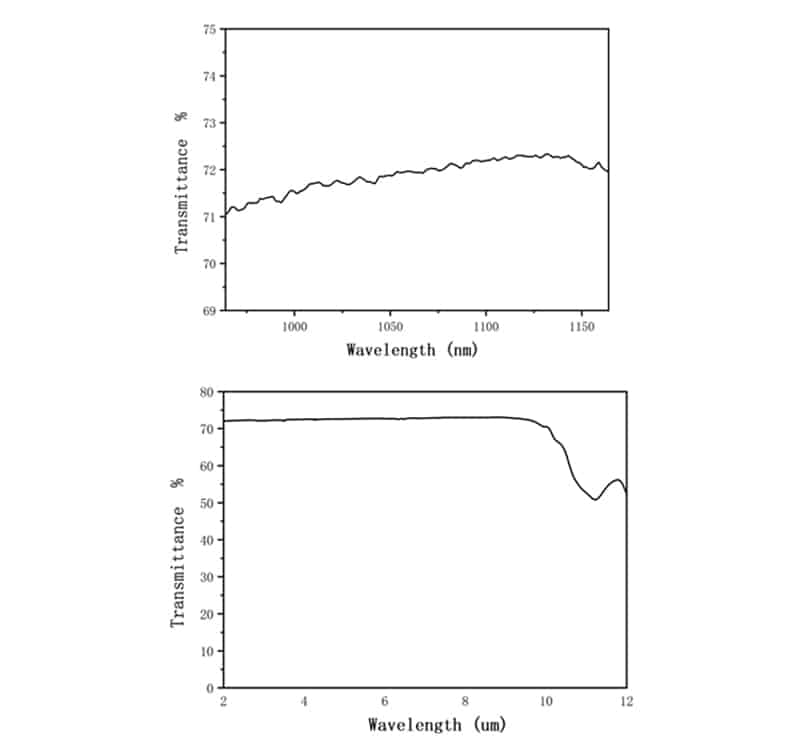

منحنی‌های عبور سولفید روی چندطیفی (CVD)
(در دمای ۲۰±۳ درجه سانتیگراد)

ویژگی‌های عبور نور:

۱. در طول‌موج ۱۰۶۴ نانومتر:

• ضریب عبور ≥ ۷۰%

۲. در محدوده طیفی ۳ تا ۵ میکرومتر:

• ضریب عبور ≥ ۶۹%

• منحنی عبور کاملاً هموار و بدون هیچ قله جذب

۳. در محدوده طیفی ۸ تا ۱۰ میکرومتر:

• ضریب عبور ≥ ۷۰%

ملاحظات فنی:

• تمامی مقادیر مربوط به نمونه‌های استاندارد با ضخامت کنترل‌شده می‌باشد

• همواری منحنی عبور در محدوده ۳-۵ میکرومتر نشان‌دهنده کیفیت بالای ماده و یکنواختی ساختار کریستالی است

• مقادیر عبور نور تضمین‌شده، این ماده را برای کاربردهای حساس چندطیفی مناسب می‌سازد

این مشخصات، سولفید روی CVD چندطیفی را به گزینه‌ای ایده‌آل برای سیستم‌های اپتیکی پیشرفته که نیازمند عملکرد همزمان در محدوده‌های مختلف طیفی هستند، تبدیل می‌کند.

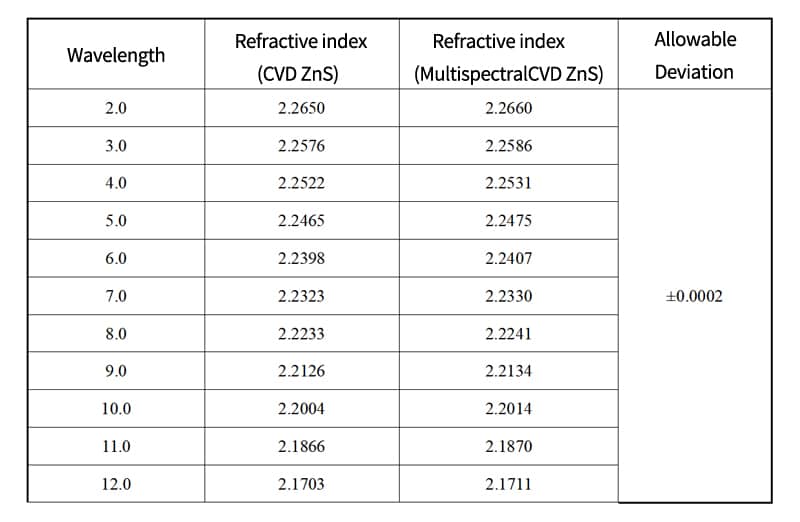

ضریب شکست سولفید روی تولید شده به روش CVD

مقادیر ضریب شکست سولفید روی CVD باید مطابق با جدول زیر باشد:

جدول مشخصات ضریب شکست:

ملاحظات فنی:
۱. تمامی مقادیر در دمای استاندارد (۲۰±۳)°C اندازه‌گیری شده‌اند
۲. دقت اندازه‌گیری ضریب شکست: ±۰.۰۰۲
۳. مقادیر ارائه شده مربوط به نمونه‌های استاندارد با خلوص بالا می‌باشد

نکات مهم:

• تغییرات ناچیز ضریب شکست ممکن است بسته به شرایط رشد کریستال و پارامترهای فرآیند CVD مشاهده شود

• برای کاربردهای دقیق اپتیکی، اندازه‌گیری ضریب شکست برای هر نمونه به صورت جداگانه توصیه می‌شود

این مقادیر مرجع برای طراحی سیستم‌های اپتیکی با استفاده از سولفید روی CVD ارائه شده‌اند.

خصوصیات نوری و مکانیکی سولفید روی CVD

۱. ناهمگنی ضریب شکست (Refractive Index Inhomogeneity):

• برای سولفید روی چندطیفی (CVD) در طول موج ۰.۶۳۲۸ میکرومتر:

  • میزان ناهمگنی ضریب شکست باید کمتر از ۴×۱۰⁻⁵ باشد

  • این مقدار نشان‌دهنده یکنواختی بالای ساختار کریستالی ماده است

۲. استانداردهای مقاومت خمشی ماده:

ملاحظات فنی:

• مقاومت خمشی بر اساس آزمون استاندارد سه نقطه‌ای اندازه‌گیری می‌شود

• تفاوت مقاومت بین دو نوع ماده ناشی از تفاوت در فرآیند تولید و ساختار کریستالی است

• مقادیر ارائه شده مربوط به نمونه‌های استاندارد در دمای محیط می‌باشد

این مشخصات تضمین‌کننده کیفیت مکانیکی و نوری مورد نیاز برای کاربردهای پیشرفته اپتیکی است.

مواد اپتیکی و کاربردهای آنها

۱. شیشه اپتیکی N-BK7:

• پرکاربردترین نوع شیشه اپتیکی برای تولید قطعات با کیفیت بالا

• عبوردهی عالی در محدوده مرئی تا فروسرخ نزدیک (۳۵۰-۲۰۰۰ نانومتر)

• کاربرد گسترده در تلسکوپ‌ها، سیستم‌های لیزری و سایر تجهیزات اپتیکی

• گزینه اقتصادی زمانی که مزایای سیلیکا ذوب شده UV مورد نیاز نباشد

۲. سیلیکا ذوب شده UV:

• محدوده عبور گسترده از UV تا فروسرخ نزدیک (۱۸۵-۲۱۰۰ نانومتر)

• یکنواختی بهتر و ضریب انبساط حرارتی کمتر نسبت به N-BK7

• مناسب برای کاربردهای لیزر پرتوان و سیستم‌های تصویربرداری دقیق

۳. فلورید کلسیم (CaF₂):

• عبوردهی بالا در محدوده ۱۸۰ نانومتر تا ۸ میکرومتر

• پنجره و عدسی در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

• مقاومت بالا در برابر آسیب لیزر، مناسب برای لیزرهای اگزایمر

۴. فلورید باریم (BaF₂):

• محدوده عبور ۲۰۰ نانومتر تا ۱۱ میکرومتر

• مقاوم در برابر تابش پرانرژی

• خواص سینتیلاسیون عالی برای کاربردهای UV و IR

• نکته ایمنی: حتماً از دستکش استفاده شود و پس از کار دست‌ها کاملاً شسته شوند

۵. فلورید منیزیم (MgF₂):

• محدوده کاری ۲۰۰ نانومتر تا ۶ میکرومتر

• مقاومت عالی در برابر خوردگی شیمیایی، آسیب لیزر و شوک حرارتی

• سختی ۴۱۵ (مقیاس نوکلئوس) و ضریب شکست ۱.۳۸

۶. سلنید روی (ZnSe):

• محدوده عبور ۶۰۰ نانومتر تا ۱۶ میکرومتر

• کاربرد در تصویربرداری حرارتی، پزشکی و لیزرهای CO₂ پرتوان

• نکته: ماده نرمی است (سختی ۱۲۰) و نیاز به مراقبت ویژه دارد

۷. سیلیکون:

• محدوده کاری ۱.۲ تا ۸ میکرومتر

• چگالی کم، مناسب برای کاربردهای حساس به وزن

• سختی بالا (۱۱۵۰) و مقاومت مکانیکی بهتر نسبت به ژرمانیوم

۸. ژرمانیوم:

• محدوده کاری ۲ تا ۱۶ میکرومتر

• ضریب شکست بالا و انحراف رنگی کم

• محدودیت دمایی (حداکثر ۱۰۰ درجه سانتیگراد)

• چگالی بالا (۵.۳۳ گرم بر سانتی‌متر مکعب)

۹. سولفید روی CVD (ZnS):

• تنها ماده اپتیکی پس از الماس با پوشش طیفی کامل از مرئی تا مایکروویو

• ماده اصلی برای پنجره‌های فروسرخ دور (LWIR)

• کاربرد در سیستم‌های تصویربرداری حرارتی با وضوح بالا

• مناسب برای پنجره‌های “سه-اپتیکی” و سیستم‌های دو-رنگی پیشرفته

هر یک از این مواد با توجه به خواص منحصر به فرد خود، در کاربردهای خاص اپتیکی و فوتونیکی مورد استفاده قرار می‌گیرند. انتخاب ماده مناسب باید با در نظر گرفتن پارامترهای محیطی، محدوده طیفی مورد نیاز و شرایط مکانیکی انجام پذیرد.
