لنزهای پلانو-کاو از جنس ژرمانیوم

توضیحات

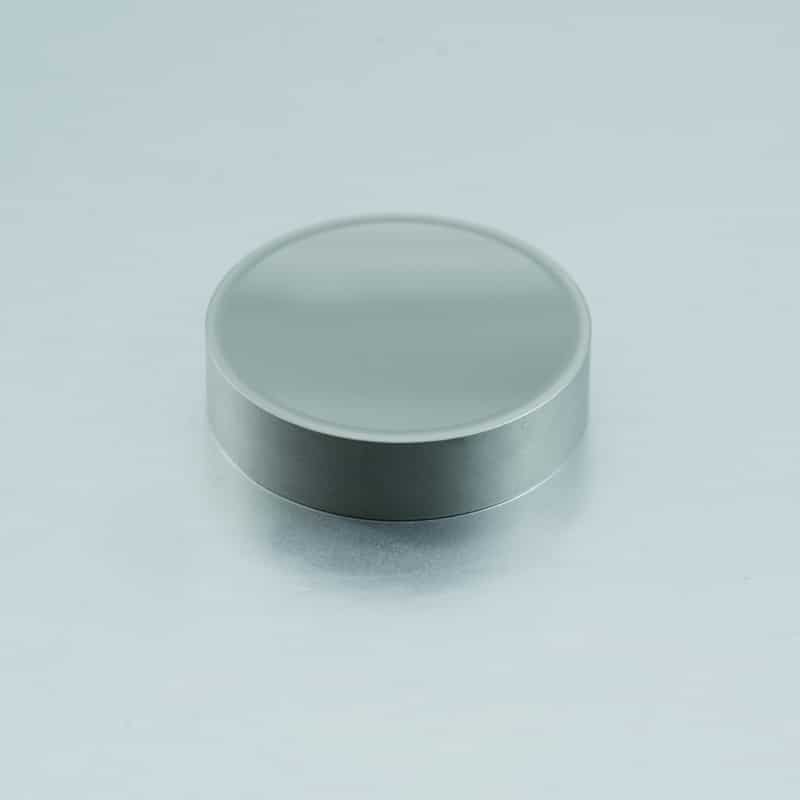

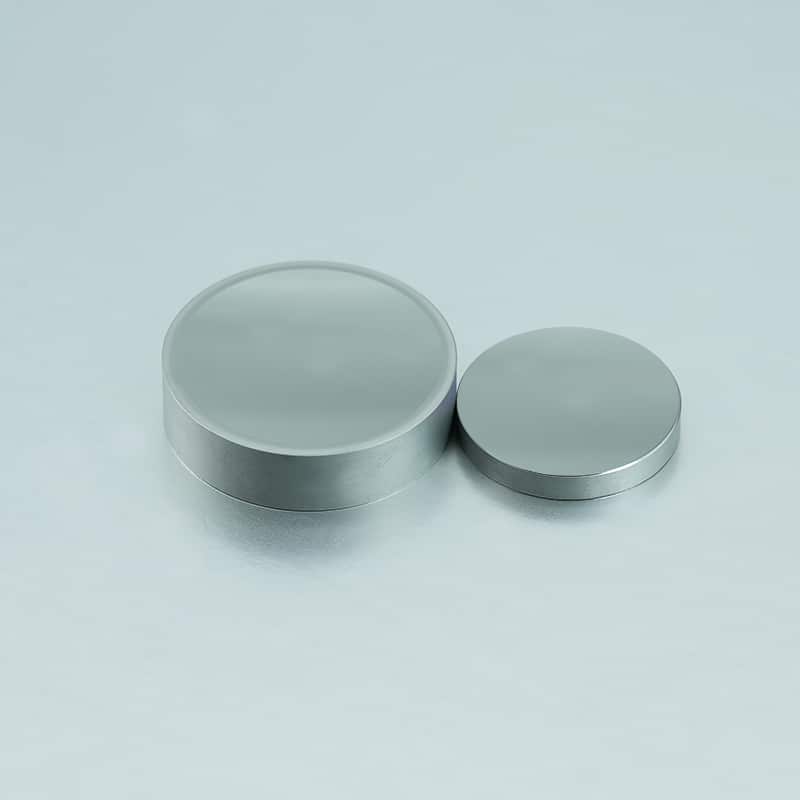

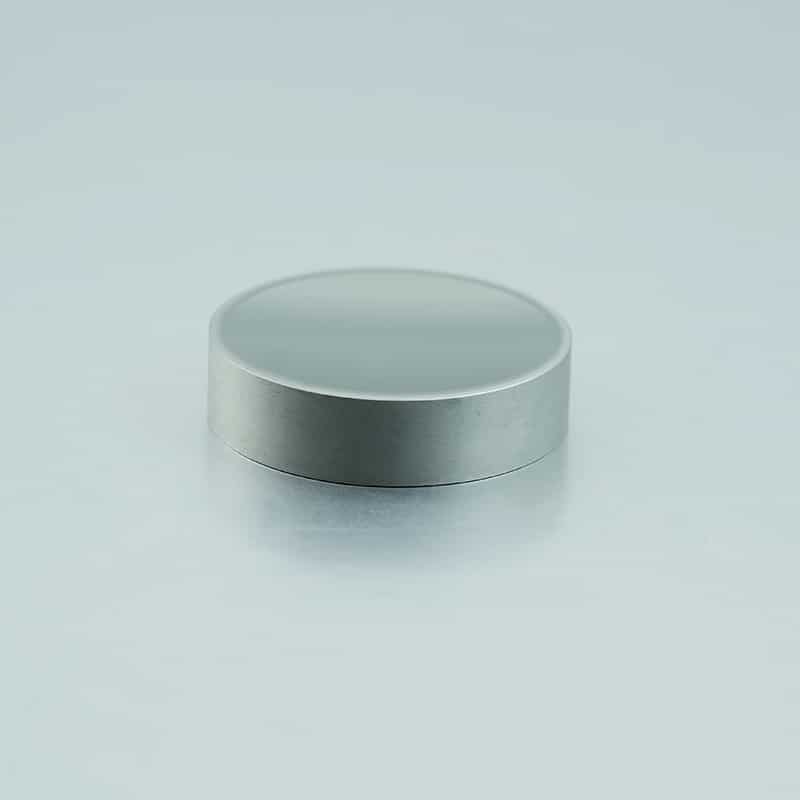

لنزهای پلانو-کاو ژرمانیوم (Ge)

ژرمانیوم تک‌کریستال (Ge) ماده‌ای شیمیایی بی‌اثر با محدوده انتقال طیفی 2-12 میکرومتر است. این ماده به‌عنوان یکی از پرکاربردترین مواد اپتیکی فروسرخ شناخته می‌شود که دارای ویژگی‌های زیر است:

• سختی بالا

• هدایت حرارتی مناسب

• نامحلول در آب

کاربردهای اصلی:

• سیستم‌های تصویربرداری فروسرخ

• سیستم‌های طیف‌سنجی فروسرخ

• لنزها، پنجره‌ها و آینه‌های خروجی لیزر CO₂ (به‌دلیل جذب بسیار کم در 10.6 میکرومتر)

• ماده پایه برای فیلترهای فروسرخ

ویژگی‌های لنز پلانو-کاو:

لنزهای پلانو-کاو ژرمانیوم از یک سطح تخت و یک سطح کروی مقعر تشکیل شده‌اند که:

• ابیراهی کروی منفی ایجاد می‌کنند

• برای گسترش پرتو یا افزایش فاصله کانونی استفاده می‌شوند

• در تعادل‌دهی انحراف سایر لنزها در سیستم‌های اپتیکی کاربرد دارند

قابلیت‌های تولید:

شرکت ما قادر به تولید لنزهای پلانو-کاو ژرمانیوم با مشخصات زیر است:

• قطر: 2 تا 300 میلی‌متر

• ضخامت: 0.12 تا 60 میلی‌متر

• دقت اپتیکی: تا سطح 20-10 با انحراف موجی 1/10 طول موج @ 633 نانومتر

فرآیندهای پرداخت:

1. پرداخت دیسک ژله‌ای

2. پرداخت پرسرعت

3. پرداخت حلقوی

4. پرداخت CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• اکسنتریسنج بازتابی و عبوری

• گونیومتر 15 ثانیه‌ای

• سیستم سنترینگ UV ژل

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار دو بعدی (2D Imager)

• اندازه‌گیر قطر کره

گزینه‌های پوشش ضدبازتاب:

• MgF₂

• پوشش ضدبازتاب فرابنفش (UV-AR)

• پوشش ضدبازتاب فرابنفش-مرئی (UV-VIS)

• پوشش ضدبازتاب گسترده مرئی (VIS-EXT)

• پوشش ضدبازتاب مرئی-فروسرخ نزدیک (VIS-NIR)

• پوشش ضدبازتاب فروسرخ نزدیک I و II (NIR I, NIR II)

• پوشش ضدبازتاب مخابراتی فروسرخ نزدیک (Telecom-NIR)

• پوشش ضدبازتاب فروسرخ موج کوتاه (SWIR)

• پوشش ضدبازتاب لیزر YAG (YAG-BBAR)

ملاحظات فنی:

• این لنزها برای کاربردهای حساس در محدوده فروسرخ طراحی شده‌اند

• نیاز به کنترل دمایی در کاربردهای عملیاتی دارند

• پوشش‌های ضدبازتاب بهینه‌شده برای افزایش کارایی توصیه می‌شوند



• معرفی محصول:



لنزهای پلانو-کاو (تخت-مقعر)

ویژگی‌های اپتیکی:
لنزهای پلانو-کاو دارای یک سطح تخت و یک سطح کروی مقعر هستند که:

• موجب واگرایی پرتوهای نور می‌شوند

• دارای فاصله کانونی منفی هستند

• ابیراهی کروی منفی ایجاد می‌کنند

کاربردهای اصلی:

• گسترش پرتو نور (Beam expansion)

• سیستم‌های تصویرگری (Projection systems)

• افزایش فاصله کانونی در سیستم‌های اپتیکی

• خنثی‌سازی ابیراهی سایر لنزها در سیستم

نکته طراحی کلیدی:
برای دستیابی به حداقل ابیراهی کروی، پرتو موازی (کلیمیت) باید به سطح مقعر لنز تابانده شود.

پارامترهای فنی اصلی:

انتخاب بهینه:
با در نظر گرفتن موارد زیر می‌توان مناسب‌ترین لنز را انتخاب نمود:

• محدوده طول موج کاری سیستم

• میزان واگرایی مورد نیاز

• شرایط محیطی (دما، رطوبت، ارتعاش)

• الزامات وزنی و ابعادی

• بودجه پروژه

این لنزها در طراحی سیستم‌های اپتیکی پیشرفته، تجهیزات لیزری و دستگاه‌های اندازه‌گیری دقیق کاربرد گسترده‌ای دارند.

ژرمانیوم درجه اپتیکی: ماده‌ای کلیدی برای کاربردهای فروسرخ

ویژگی‌های ممتاز:
۱. خواص مکانیکی:

• استحکام مکانیکی بالا

• مقاومت در برابر تنش‌های محیطی

• پایداری شیمیایی عالی

۲. ویژگی‌های اپتیکی:

• جذب رطوبت بسیار کم (عدم نم‌پذیری)

• ضریب شکست یکنواخت در سطح نمونه

• عبور نور بالا در محدوده فروسرخ

کاربردهای اصلی:

• دوربین‌های تصویربرداری حرارتی: با قابلیت تشخیص دمایی دقیق

• پنجره‌های لیزر CO₂ کم‌توان: به دلیل تلفات اپتیکی پایین

• سیستم‌های طیف‌سنجی: در آنالیزهای مواد و گازها

ملاحظات فنی در انتخاب:

• قطر کافی: برای پوشش دهی مناسب میدان دید

• عبور نور بهینه: حداقل ۴۵% در محدوده ۸-۱۲ میکرومتر

• یکنواختی ضریب شکست: انحراف کمتر از ۰٫۰۰۱ در سطح نمونه

• صرفه اقتصادی: نسبت کارایی به هزینه مناسب

چالش‌های کاربردی:

• حساسیت به تغییرات دما (کاهش عبور نور با افزایش دما)

• نیاز به پوشش‌های ضدبازتاب برای کارایی بهتر

• محدودیت در تولید نمونه‌های با قطر بسیار بزرگ

این ماده با ترکیب منحصر به فرد خواص فیزیکی و اپتیکی، گزینه‌ای ایده‌آل برای سیستم‌های فروسرخ پیشرفته محسوب می‌شود.



واکنش‌پذیری و رفتار حرارتی ژرمانیوم

ویژگی‌های شیمیایی:
ژرمانیوم در برابر عوامل زیر کاملاً بی‌اثر (inert) است:

• هوا (اکسیژن و نیتروژن محیط)

• آب در شرایط استاندارد

• بازهای قوی

• بسیاری از اسیدهای معدنی و آلی

حساسیت دمایی خواص نوری:
۱. وابستگی شدید به دما:

• کاهش قابل توجه عبور نور با افزایش دما

• در ۱۰۰°C: تقریباً کدر (عبور نور نزدیک به صفر)

• در ۲۰۰°C: کاملاً غیر شفاف

۲. مکانیسم فیزیکی:

• افزایش جذب ذاتی با افزایش دما

• تغییر در ساختار باند انرژی ماده

• تشکیل حامل‌های بار آزاد بیشتر

ملاحظات کاربردی:

• محدوده دمایی مجاز کارکرد: ۲۰-۸۰°C

• نیاز به سیستم‌های خنک‌کننده فعال در کاربردهای پرتوان

• عدم مناسب بودن برای محیط‌های با نوسانات دمایی شدید

توصیه‌های فنی:
۱. استفاده از حسگرهای دمایی برای مانیتورینگ مداوم
۲. به کارگیری پوشش‌های حرارتی در محیط‌های گرم
۳. طراحی سیستم‌های جبران‌کننده حرارتی

این ویژگی‌های منحصر به فرد، ژرمانیوم را به ماده‌ای خاص با کاربردهای کنترل‌شده تبدیل کرده است.



پوشش‌های اپتیکی و کاربردهای آنها

تعریف پوشش اپتیکی:
پوشش‌دهی به فرآیند اعمال لایه‌های نازک از مواد دی‌الکتریک شفاف یا فلزی بر روی سطح زیرلایه‌ها به روش‌های فیزیکی یا شیمیایی اطلاق می‌شود. این فرآیند با هدف تغییر مشخصات بازتاب و عبور نور انجام می‌گیرد.

اهداف اصلی پوشش‌دهی:

• تنظیم ضریب بازتاب سطح (کاهش یا افزایش بازتاب)

• کنترل و تقسیم پرتوهای نوری (Beam splitting)

• تفکیک طیفی و فیلتراسیون نور (Color separation & Light filtering)

• مدیریت پلاریزاسیون امواج نوری

انواع پوشش‌های ارائه شده:

۱. پوشش‌های ضد بازتاب (AR):

• کاهش تلفات نوری تا ۹۹٫۹٪

• انواع پهن‌باند برای محدوده‌های:

  • فرابنفش (UV)

  • مرئی (Visible)

  • فروسرخ نزدیک (NIR)

  • فروسرخ میانی (Mid-IR)

۲. پوشش‌های بازتاب بالا (HR):

• بازتابندگی بیش از ۹۹٪ در طول‌موج‌های هدف

• مناسب برای آینه‌های لیزری و سیستم‌های تداخل‌سنجی

۳. پوشش‌های طیفی:

• فیلترهای نوتچ (Notch filters)

• فیلترهای باند گذر (Bandpass)

• فیلترهای لبه تیز (Edge filters)

۴. پوشش‌های فلزی:

• لایه‌های طلا، نقره و آلومینیوم

• ترکیب خواص اپتیکی و الکتریکی

فناوری‌های پوشش‌دهی:

• لایه‌گذاری به روش تبخیر حرارتی (Thermal evaporation)

• کندوپاش مغناطیسی (Magnetron sputtering)

• رسوب‌دهی شیمیایی بخار (CVD)

کنترل کیفیت:

• اندازه‌گیری ضخامت لایه‌ها با دقت نانومتری

• تست عبور و بازتاب با اسپکتروفتومتر

• بررسی یکنواختی پوشش با میکروسکوپ interferometric

این پوشش‌ها با استفاده از پیشرفته‌ترین تجهیزات و مطابق با استانداردهای MIL-C-48497 و ISO 9211 تولید می‌شوند.





•  اطلاعات فنی

استانداردهای مواد ژرمانیوم تک‌کریستال

1. جنس ماده:

• ژرمانیوم تک‌کریستال با ترکیب شیمیایی خالص Ge

2. درجه خلوص:

• شمش‌های پلی‌کریستال مورد استفاده برای رشد کریستال باید مطابق با استاندارد GB/T11071 باشند

• حداقل خلوص: 99.9999% (6N)

• مقاومت الکتریکی: حداقل 50Ω.cm

3. روش رشد:

• روش چکرالسکی (CZ)

4. کیفیت کریستال‌سازی:

• سطح خارجی و مقاطع انتهایی کریستال باید عاری از:

  • مرزدانه (grain boundaries)

  • بلورهای دوقلو (twins)

  • حفره (holes)
    باشد

5. کیفیت ظاهری:

• سطح جانبی کریستال باید سطح طبیعی رشد باشد

• سطوح انتهایی می‌توانند سطح برش‌خورده یا سطح طبیعی رشد باشند

• سطوح باید عاری از:

  • آلودگی

  • تراشه‌برداری

  • ترک

  • خط و خش
    باشد

6. جهت‌گیری کریستالوگرافی:

• دو جهت‌گیری اصلی:

  • <100>

  • <111>

7. انواع رسانایی:

• دو نوع:

  • N-type

  • P-type

8. مواد دوپانت:

• مطابق جدول مشخصات فنی ارائه شده

ملاحظات کنترل کیفی:

• کلیه تست‌ها مطابق با استانداردهای بین‌المللی انجام می‌شود

• بازرسی‌های ظاهری با روش‌های میکروسکوپی و ماکروسکوپی انجام می‌گیرد

• تست‌های الکتریکی برای تعیین نوع و میزان رسانایی انجام می‌شود

این استانداردها تضمین‌کننده کیفیت بالای مواد برای کاربردهای اپتیکی و الکترونیکی پیشرفته می‌باشد.



مقاومت الکتریکی در ژرمانیوم تک‌کریستال

روش سنجش:
مقاومت الکتریکی ژرمانیوم تک‌کریستال بر اساس مقاومت سطحی در دو انتهای کریستال (سر و ته) ارزیابی و دسته‌بندی می‌شود.

دسته‌بندی مقاومت الکتریکی:

۱. مقاومت بسیار پایین (Very Low Resistivity):

• محدوده: کمتر از ۰.۰۱ Ω.cm

• کاربرد: قطعات نیمه‌هادی پرسرعت

۲. مقاومت پایین (Low Resistivity):

• محدوده: ۰.۰۱ تا ۰.۱ Ω.cm

• کاربرد: آشکارسازهای فروسرخ

۳. مقاومت متوسط (Medium Resistivity):

• محدوده: ۰.۱ تا ۱۰ Ω.cm

• کاربرد: لنزها و پنجره‌های اپتیکی

۴. مقاومت بالا (High Resistivity):

• محدوده: بیشتر از ۱۰ Ω.cm

• کاربرد: سیستم‌های تصویربرداری حرارتی

ملاحظات فنی:

• اختلاف مقاومت بین دو انتها نباید بیش از ۲۰٪ باشد

• اندازه‌گیری با روش چهار نقطه‌ای (Four-point probe) انجام می‌شود

• دما و رطوبت محیط در زمان اندازه‌گیری باید کنترل شود

این دسته‌بندی بر اساس استانداردهای ASTM F42 و SEMI MF84 انجام شده و تضمین‌کننده کیفیت الکتریکی مواد برای کاربردهای مختلف است.



ضریب جذب اپتیکی و ضریب شکست ژرمانیوم تک‌کریستال

۱. ضریب جذب اپتیکی:

• در طول موج ۳٫۰ میکرومتر: حداکثر ۰٫۰۱ سانتی‌متر⁻¹

• در طول موج ۱۰٫۶ میکرومتر: حداکثر ۰٫۰۳ سانتی‌متر⁻¹

۲. ضریب شکست:
مقادیر ضریب شکست ژرمانیوم مطابق با جدول زیر می‌باشد:

ملاحظات فنی:

• مقادیر ضریب شکست در دمای ۲۵°C اندازه‌گیری شده‌اند

• تغییرات دمایی می‌تواند موجب تغییرات جزئی در ضریب شکست شود (±۰٫۰۰۱ به ازای هر ۱۰°C)

• مقادیر ارائه شده با دقت ±۰٫۰۰۲ اندازه‌گیری شده‌اند

این مشخصات مطابق با استانداردهای بین‌المللی ASTM E903 و ISO 13142 ارائه شده‌اند.



ساختار زیرکریستالی ژرمانیوم (Sub-crystal Germanium)

ویژگی‌های ظاهری:

• در بررسی بصری با نور طبیعی روز:

  • وجود نوارهای بیدمانند (willow stripes) روی سطح کریستال

  • مساحت تحت پوشش این نوارها کمتر از ۱/۶ قطر انتهایی کریستال است

  • این ناهمواری‌ها پس از پرداخت سطحی کاملاً محو می‌شوند

تفسیر فنی:
۱. این ساختار نشان‌دهنده وجود ناهمگنی‌های جزئی در شبکه کریستالی است
۲. نوارهای بیدمانند معمولاً ناشی از تنش‌های باقیمانده حین فرآیند رشد کریستال هستند
۳. با پرداخت اپتیکی مناسب (با دقت λ/2)، این ناهمواری‌ها کاملاً حذف می‌گردند

ملاحظات کیفی:

• مناسب برای کاربردهای صنعتی با نیازمندی‌های اپتیکی متوسط

• قیمت تولید پایین‌تر نسبت به نمونه‌های تک‌کریستالی کامل

• کاربرد در سیستم‌های غیرحساس تصویربرداری حرارتی

روش بازرسی استاندارد:

• نورپردازی: نور طبیعی روز با شدت ۱۰۰۰-۲۰۰۰ لوکس

• زاویه مشاهده: ۴۵±۵ درجه

• فاصله بررسی: ۴۰±۱۰ سانتی‌متر

• زمان بازرسی: حداقل ۱۵ ثانیه برای هر نمونه

توجه: این نمونه‌ها پس از پرداخت نهایی برای بسیاری از کاربردهای تجاری قابل استفاده هستند.

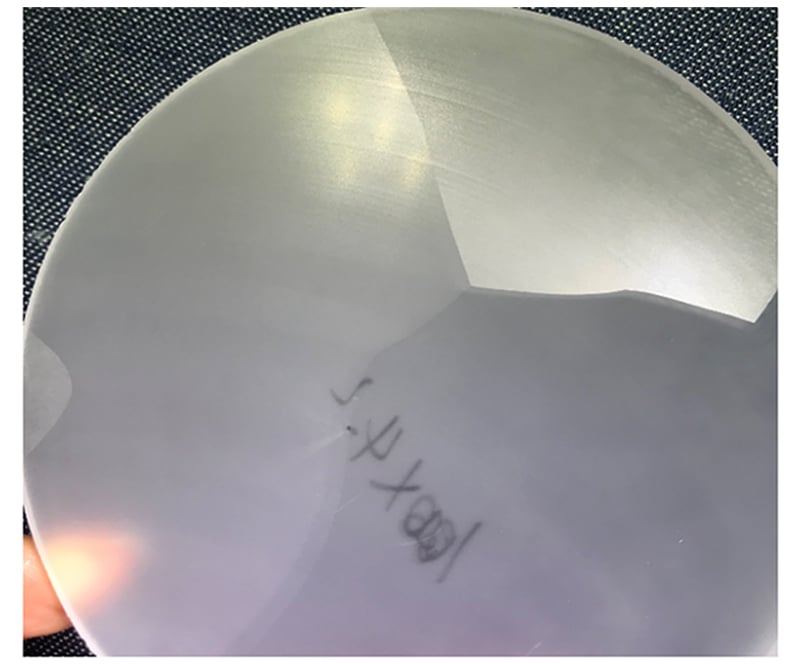

ساختار پلی‌کریستالی ژرمانیوم

ویژگی‌های ظاهری:

• در بررسی بصری با نور طبیعی روز:

  • وجود مرزهای کریستالی واضح و نفوذکننده (penetrating crystal boundary lines)

  • اختلاف محسوس در میزان بازتاب نور بین دو طرف مرزهای کریستالی (تباین نور و تاریکی)

ویژگی‌های ساختاری:
۱. ساختار متشکل از کریستالیت‌های متعدد با جهت‌گیری‌های متفاوت
۲. مرزهای دانه‌ای (grain boundaries) به وضوح قابل تشخیص
۳. تغییرات محلی در ضریب شکست ناشی از ناهمسانگردی کریستال‌های مجاور

ملاحظات کیفی و کاربردها:

• مناسب برای کاربردهای غیرحساس اپتیکی با هزینه پایین

• استفاده در تجهیزات صنعتی با نیازمندی‌های متوسط

• کاربرد در سلول‌های خورشیدی و قطعات الکترونیکی

محدودیت‌های عملکردی:

• عدم مناسب بودن برای سیستم‌های اپتیکی دقیق

• پراکندگی نور بیشتر نسبت به نمونه‌های تک‌کریستالی

• کاهش کارایی در سیستم‌های لیزری پرتوان

روش بازرسی استاندارد:

• شرایط نورپردازی: نور روز مصنوعی با دمای رنگ ۵۶۰۰K

• زاویه مشاهده بهینه: ۳۰-۶۰ درجه

• فاصله بررسی: ۵۰±۵ سانتی‌متر

• معیار پذیرش: عدم وجود ترک‌های عمیق و حفره‌های ماکروسکوپی

نکته: این ساختار برای کاربردهای حرارتی و الکترونیکی عمومی مناسب است، اما برای کاربردهای اپتیکی پیشرفته توصیه نمی‌شود.



مواد اپتیکی و کاربردهای تخصصی آنها

1. شیشه اپتیکی N-BK7

• پرکاربردترین ماده برای تولید قطعات اپتیکی باکیفیت

• محدوده عبور نور: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردهای اصلی: تلسکوپ‌ها، سیستم‌های لیزری و تجهیزات اپتیکی

• انتخاب مناسب زمانی که مزایای سیلیکای ذوب‌شده UV مورد نیاز نباشد

2. سیلیکای ذوب‌شده UV

• محدوده عبور گسترده: 185-2100 نانومتر

• ضریب انبساط حرارتی پایین و یکنواختی عالی

• مناسب برای لیزرهای پرتوان و سیستم‌های تصویربرداری دقیق

3. کلسیم فلوراید (CaF₂)

• محدوده کاری: 180 نانومتر تا 8 میکرومتر

• ضریب شکست پایین و عبور نور بالا

• کاربردهای اصلی: پنجره و لنز در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

• مقاومت بالا در برابر آسیب لیزرهای اگزایمر

4. باریم فلوراید (BaF₂)

• محدوده عبور: 200 نانومتر تا 11 میکرومتر

• مقاوم در برابر تابش‌های پرانرژی

• محدودیت: حساسیت به رطوبت (حداکثر دمای کارکرد در محیط خشک: 800°C)

• ملاحظات ایمنی: نیاز به استفاده از تجهیزات حفاظتی

5. منیزیم فلوراید (MgF₂)

• محدوده کاری: 200 نانومتر تا 6 میکرومتر

• مقاومت استثنایی در فرابنفش عمیق و فروسرخ دور

• سختی بالا (415) و مقاوم در برابر شوک‌های مکانیکی و حرارتی

6. سلنید روی (ZnSe)

• محدوده عبور: 600 نانومتر تا 16 میکرومتر

• مناسب برای سیستم‌های تصویربرداری حرارتی و لیزرهای CO₂ پرتوان

• ملاحظات: نیاز به مراقبت ویژه به دلیل نرمی ماده (سختی 120)

7. سیلیکون (Si)

• محدوده کاری: 1.2-8 میکرومتر

• چگالی پایین و سختی بالا (1150)

• محدودیت: جذب شدید در 9 میکرومتر

8. ژرمانیم (Ge)

• محدوده کاری: 2-16 میکرومتر

• ضریب شکست بالا و ابیراهی رنگی کم

• محدودیت دمایی: حداکثر 100°C

• کاربردهای اصلی: سیستم‌های تصویربرداری حرارتی و لیزرهای فروسرخ

9. ZnS تولید شده به روش CVD

• پوشش طیفی کامل از مرئی تا فروسرخ موج بلند

• ماده اصلی برای پنجره‌های LWIR

• مناسب برای سیستم‌های تصویربرداری حرارتی با وضوح بالا

هر یک از این مواد با توجه به ویژگی‌های منحصر به فردشان در کاربردهای اپتیکی خاص مورد استفاده قرار می‌گیرند. انتخاب ماده مناسب به نیازهای طراحی اپتیکی، محدوده طیفی مورد نظر و شرایط محیطی کاربرد بستگی دارد.
