عدسی‌های منیسکوس از جنس فلورید کلسیم (CaF₂)

کریستال‌های فلورید کلسیم (CaF₂) با ویژگی‌های منحصر به فرد زیر شناخته می‌شوند:

• سختی بالا

• مقاومت قابل توجه در برابر شوک‌های مکانیکی و حرارتی

• عبوردهی عالی در محدوده‌های فرابنفش، مرئی و فروسرخ

• تشعشع فلورسانس کم

این مواد به‌طور گسترده در کاربردهای زیر استفاده می‌شوند:

• سیستم‌های لیزری

• اپتیک فروسرخ و فرابنفش

• آشکارسازهای پرانرژی

• به‌ویژه در سیستم‌های نوری فرابنفش، این ماده گزینه‌ای ایده‌آل برای:

  • آشکارسازهای نوری فرابنفش

  • لیزرهای فرابنفش

  • سیستم‌های اپتیکی فرابنفش

ویژگی‌های عدسی منیسکوس

عدسی منیسکوس دارای:

• یک سطح محدب

• یک سطح مقعر

نوع عملکرد عدسی (همگرا یا واگرا) به عواملی بستگی دارد:

• ضریب شکست

• انحنای سطح

• شعاع انحنا

قابلیت‌های تولید

شرکت ما توانایی تولید عدسی‌های منیسکوس CaF₂ را با مشخصات زیر دارد:

• قطر: 2 تا 300 میلی‌متر

• ضخامت: 0.12 تا 60 میلی‌متر

• دقت اپتیکی:

  • کیفیت سطح تا 20-10

  • انحراف موج λ/10 در 633 نانومتر

فرآیندهای تولید:

1. پولیش دیسک ژلی

2. پولیش سرعت بالا

3. پولیش حلقوی

4. پولیش CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• اندازه‌گیرهای گریز از مرکز (بازتابی و عبوری)

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزبندی با ژل UV

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار دو بعدی

• اندازه‌گیر قطر کره

گزینه‌های پوشش‌دهی

پوشش‌های قابل ارائه:

• MgF₂

• پوشش ضدبازتاب فرابنفش (UV-AR)

• پوشش ضدبازتاب گسترده UV-VIS و VIS-NIR

• پوشش‌های مخصوص محدوده‌های NIR I، NIR II و Telecom-NIR

• پوشش‌های SWIR و YAG-BBAR

این عدسی‌ها با دقت بالا تولید شده و برای کاربردهای حساس در صنایع لیزر، اپتیک پیشرفته و سیستم‌های اندازه‌گیری دقیق مناسب هستند.

عدسی‌های منیسکوس: ویژگی‌ها و کاربردها

۱. انواع و ساختار عدسی‌های منیسکوس:
عدسی‌های منیسکوس به دو دسته اصلی تقسیم می‌شوند:

الف) عدسی منیسکوس مثبت:

• ساختار: ضخیم‌تر در مرکز نسبت به لبه‌ها

• عملکرد: همگراسازی پرتوهای نور

• مزیت: کاهش ابیراهی کروی درجه سوم

• نحوه استفاده بهینه: سطح محدب باید به سمت منبع نور قرار گیرد

ب) عدسی منیسکوس منفی:

• ساختار: نازک‌تر در مرکز نسبت به لبه‌ها

• عملکرد: واگراسازی پرتوهای نور

• مزیت: کاهش ابیراهی کروی درجه سوم

• نحوه استفاده بهینه: سطح محدب باید به سمت پرتو تابشی قرار گیرد

۲. پارامترهای فنی مهم:

۳. انتخاب پارامترها:
با توجه به کاربردهای خاص می‌توان پارامترهای مناسب را انتخاب نمود. این کاربردها شامل:

• سیستم‌های تصویربرداری دقیق

• دستگاه‌های لیزری

• تجهیزات اندازه‌گیری اپتیکی

• سیستم‌های ارتباط نوری

نکته فنی: انتخاب صحیح جهت قرارگیری عدسی (جهت سطح محدب) نقش حیاتی در کاهش ابیراهی‌های نوری و بهبود عملکرد سیستم دارد.

فلورید کلسیم (CaF₂) – کریستال اپتیکی طبیعی با کاربردهای صنعتی

ویژگی‌های فیزیکی و شیمیایی:

• ساختار کریستالی: مکعبی بی‌رنگ

• حلالیت: نامحلول در آب

• یکی از معدود کریستال‌های طبیعی با کاربردهای صنعتی مهم

خصوصیات اپتیکی ممتاز:
۱. محدوده عبور گسترده:

• عملکرد عالی در طیف وسیعی از طول‌موج‌ها

۲. عبوردهی بالا:

• حداقل تلفات نوری در محدوده کاری

۳. ضریب شکست پایین:

• کاهش بازتاب سطحی و افزایش عبور نور

۴. پاشندگی نسبی بالا:

• قابلیت تفکیک طیفی عالی

کاربردهای صنعتی:

• ساخت عدسی‌ها و منشورهای باکیفیت

• پنجره‌های اپتیکی برای سیستم‌های طیف‌سنجی

• المان‌های نوری در لیزرهای پیشرفته

• تجهیزات تصویربرداری حرارتی و فرابنفش

مزیت‌های رقابتی:

• پایداری شیمیایی و حرارتی عالی

• مقاومت در برابر تشعشعات پرانرژی

• در دسترس بودن به صورت طبیعی با خلوص مناسب

این ویژگی‌های منحصر به فرد، فلورید کلسیم را به ماده‌ای استراتژیک در صنایع اپتیک پیشرفته تبدیل کرده است.

کاربردهای کریستال فلورید کلسیم (CaF₂) در اپتیک پیشرفته

محدوده عملکرد اپتیکی:
کریستال‌های فلورید کلسیم به دلیل ویژگی‌های منحصر به فرد، در محدوده وسیعی از طول‌موج‌ها از فرابنفش خلأ تا میانه فروسرخ کاربرد دارند.

انواع المان‌های اپتیکی تولیدی:

• پنجره‌های نوری

• عدسی‌های دقیق

• منشورهای طیف‌سنجی

• تقسیم‌کننده‌های پرتو

• زیرلایه‌های اپتیکی

مزایای کلیدی در محدوده UV عمیق:
۱. عبوردهی بسیار بالا
۲. آستانه تحمل بالا در برابر لیزرهای پرتوان
۳. ویژگی‌های بی‌نظیر در مقایسه با سایر مواد

کاربردهای تخصصی:
۱. لیزرهای اگزایمر در محدوده فرابنفش خلأ:

• استفاده از کریستال‌های تک‌بلور با خلوص بالا به عنوان پنجره

۲. لیزرهای مونوکسید کربن و لیزرهای شیمیایی:

• کاربرد کریستال‌های تک‌بلور یا کریستال‌های فورج شده حرارتی

مزیت‌های رقابتی در محدوده فرابنفش خلأ:

• مقاومت تشعشعی بالا

• تحمل اکسیژن فعال (اوزون)

• مقاومت در برابر خوردگی توسط فلوئور

• قیمت مقرون‌به‌صرفه در مقایسه با مواد مشابه

این ترکیب بی‌نظیر از خواص اپتیکی و مکانیکی، فلورید کلسیم را به ماده‌ای استراتژیک در صنایع لیزرهای پیشرفته و سیستم‌های اپتیکی حساس تبدیل کرده است.

تک‌بلور (Monocrystalline) – ویژگی‌های تشخیصی

مشخصات ظاهری:

• در بررسی بصری با نور روز و با چشم غیرمسلح:

  • فاقد مرز دانه (grain boundaries) قابل مشاهده

  • بدون نوارهای حصیری شکل (wicker-like stripes) در سطح کریستال

ویژگی‌های ساختاری:

• ساختار اتمی کاملاً منظم در تمام حجم نمونه

• یکنواختی کریستالوگرافی بالا

• خلوص ساختاری ممتاز

ملاحظات فنی:

• این ویژگی‌های ظاهری نشانگر کیفیت بالای رشد کریستال است

• مناسب برای کاربردهای اپتیکی دقیق

• ایده‌آل برای تولید المان‌های نوری حساس

کاربردهای اصلی:

• ساخت عدسی‌های دقیق

• تولید پنجره‌های اپتیکی با کیفیت بالا

• کاربرد در سیستم‌های لیزری پیشرفته

• استفاده در طیف‌سنجی دقیق

این مشخصات، تک‌بلورها را از نمونه‌های پلی‌کریستال و نیمه‌بلور متمایز می‌سازد.

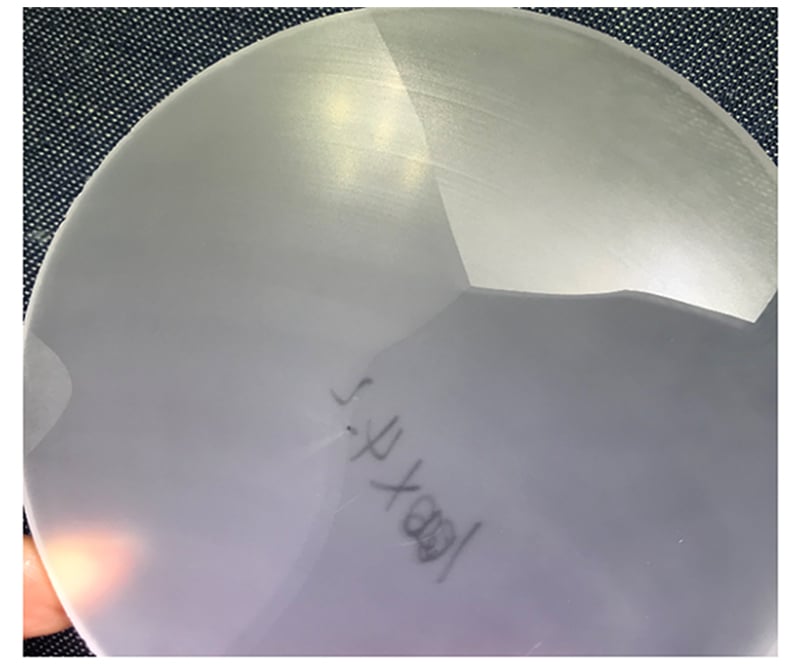

بلور نیمه‌مرتب (Sub-crystal) – ویژگی‌های ظاهری و ساختاری

مشخصات بصری:

• در بررسی با نور طبیعی روز و با چشم غیرمسلح:

  • وجود نوارهای بیدی شکل (willow stripes) روی سطح کریستال

  • مساحت تحت پوشش نوارها: کمتر از ۱/۶ قطر کلی نمونه

تاثیر پرداخت سطحی:

• نوارهای بیدی شکل پس از عملیات پرداخت (پولیش) کاملاً محو می‌شوند

ویژگی‌های ساختاری:

• دارای نظم کریستالی نسبی

• کیفیت ساختاری متوسط بین تک‌بلور و چندبلور

• مناسب برای کاربردهای نیمه‌دقیق اپتیکی

ملاحظات فنی:

• این نوارها نشانگر نواقص جزئی در شبکه کریستالی هستند

• پس از پرداخت، کیفیت نوری به میزان قابل توجهی بهبود می‌یابد

• گزینه اقتصادی برای کاربردهای غیرحساس

کاربردهای متداول:

• تولید المان‌های اپتیکی با کارایی متوسط

• ساخت عدسی‌های صنعتی

• پنجره‌های نوری عمومی

• تجهیزات اندازه‌گیری نیمه‌دقیق

این ویژگی‌ها، بلورهای نیمه‌مرتب را به گزینه‌ای مناسب برای کاربردهایی که نیازمند کیفیت متوسط با قیمت مناسب هستند تبدیل می‌کند.

بلورهای چندبلوری (پلی‌کریستال) – ویژگی‌های تشخیصی

مشخصات ظاهری:

• در بررسی بصری با نور طبیعی روز:

  • وجود خطوط مرز دانه‌ای (crystal boundary lines) کاملاً مشخص در سطح کریستال

  • اختلاف آشکار در میزان روشنایی دو طرف خطوط مرز دانه‌ای

  • سطوح ناهمگون با بازتاب‌های متفاوت

ویژگی‌های ساختاری:

• ساختار متشکل از دانه‌های کریستالی با جهت‌گیری‌های مختلف

• مرز دانه‌های واضح و مشخص

• عدم پیوستگی در شبکه کریستالی در سطح ماکروسکوپی

تفسیر فنی:

• تفاوت در بازتاب نور ناشی از تغییر جهت شبکه‌های کریستالی مجاور است

• مرز دانه‌ها نشانگر تغییر جهت محورهای بلوری است

• کیفیت نوری پایین‌تر نسبت به نمونه‌های تک‌بلور

کاربردهای متداول:

• ساخت قطعات اپتیکی با نیازمندی‌های متوسط

• تولید ادوات صنعتی که استحکام مکانیکی اولویت دارد

• کاربردهای اقتصادی با ملاحظات هزینه

ملاحظات کیفی:

• مناسب برای مصارف غیردقیق

• گزینه مقرون‌به‌صرفه برای کاربردهای عمومی

• نیاز به پرداخت سطحی برای بهبود کیفیت نوری

این ویژگی‌ها، بلورهای چندبلوری را از نمونه‌های تک‌بلور و نیمه‌بلور متمایز می‌سازد.

مواد اپتیکی و کاربردهای تخصصی آنها

1. شیشه اپتیکی N-BK7

• پرکاربردترین ماده برای قطعات اپتیکی باکیفیت

• محدوده عبور عالی: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردها: تلسکوپ‌ها، سیستم‌های لیزری

• گزینه اقتصادی زمانی که مزایای سیلیکای ذوب شده UV مورد نیاز نباشد

2. سیلیکای ذوب شده UV

• محدوده عبور گسترده: 185-2100 نانومتر

• یکنواختی بهتر و ضریب انبساط حرارتی پایین‌تر از N-BK7

• مناسب برای لیزرهای پرتوان و کاربردهای تصویربرداری

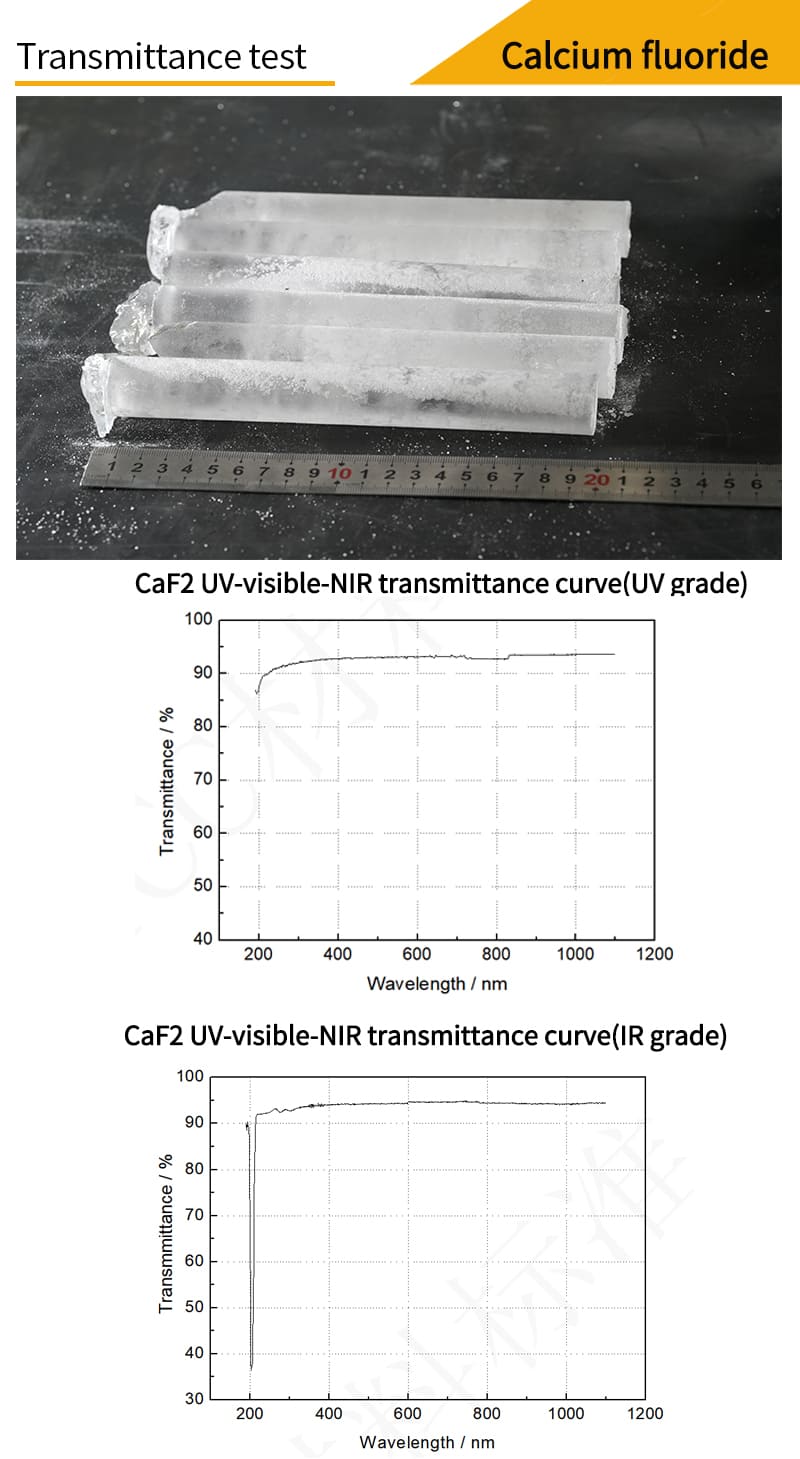

3. فلورید کلسیم (CaF₂)

• محدوده کاری: 180 نانومتر تا 8 میکرومتر

• کاربردها: پنجره و عدسی در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

• مقاومت بالا در برابر آسیب لیزری (مناسب برای لیزرهای اگزایمر)

4. فلورید باریم (BaF₂)

• محدوده عبور: 200 نانومتر تا 11 میکرومتر

• مقاوم در برابر تابش پرانرژی

• خاصیت سینتیلاسیون عالی

• محدودیت: مقاومت کم در برابر رطوبت (حداکثر 500°C در محیط مرطوب، 800°C در محیط خشک)

• نکته ایمنی: استفاده از دستکش الزامی است

5. فلورید منیزیم (MgF₂)

• محدوده کاری: 200 نانومتر تا 6 میکرومتر

• مقاومت عالی در برابر خوردگی شیمیایی و آسیب لیزری

• سختی هسته‌ای: 415

• ضریب شکست: 1.38

6. سلنید روی (ZnSe)

• محدوده عبور: 600 نانومتر تا 16 میکرومتر

• کاربردها: تصویربرداری حرارتی، سیستم‌های پزشکی، لیزرهای CO₂ پرتوان

• ملاحظات: ماده نرم (سختی 120)، نیاز به مراقبت ویژه

7. سیلیکون (Si)

• محدوده کاری: 1.2-8 میکرومتر

• مزایا: چگالی پایین، سختی بالا (1150)

• محدودیت: جذب شدید در 9 میکرومتر

8. ژرمانیوم (Ge)

• محدوده کاری: 2-16 میکرومتر

• ویژگی‌ها: ضریب شکست بالا، انحراف رنگی کم

• محدودیت: حساسیت دمایی (حداکثر 100°C)

• کاربردها: تصویربرداری حرارتی، سیستم‌های FLIR

9. ZnS تولید شده به روش CVD

• تنها ماده مادون قرمز با پوشش طیف کامل از مرئی تا LWIR

• کاربردهای پیشرفته: پنجره‌های “سه-اپتیکی”، سیستم‌های تصویربرداری حرارتی با وضوح بالا

هر ماده با توجه به ویژگی‌های منحصر به فرد خود، در کاربردهای اپتیکی خاص استفاده می‌شود. انتخاب ماده مناسب به پارامترهای فنی و شرایط عملیاتی بستگی دارد.
