عدسی های تخت-مقعر از جنس

عدسی‌های تخت-مقعر از جنس N-BK7

عدسی تخت-مقعر از یک سطح صاف و یک سطح کروی مقعر تشکیل شده است. این طراحی باعث ایجاد ابیراهی کروی منفی می‌شود و معمولاً در سیستم‌هایی مورد استفاده قرار می‌گیرد که نیاز به گسترش پرتو نور یا افزایش فاصله کانونی دارند تا انحرافات نوری سایر عدسی‌ها را متعادل کنند.

مزایای شیشه اپتیکی N-BK7:

این ماده به طور گسترده در کاربردهای مرئی و فروسرخ موج کوتاه استفاده می‌شود و برتری‌های آن نسبت به سایر شیشه‌های مشابه عبارتند از:

• عملکرد بالا

• هزینه تولید مقرون‌به‌صرفه

• یکنواختی بالای ماده

• همگنی عالی در ضریب شکست

• دوگان شکست تنشی پایین

• تعداد حباب‌ها و ناخالصی‌های درونی کم

قابلیت‌های تولید:

شرکت ما قادر به تولید عدسی‌های تخت-مقعر از جنس N-BK7 با مشخصات زیر است:

• قطر: 2 تا 300 میلی‌متر

• ضخامت: 0.12 تا 60 میلی‌متر

• دقت اپتیکی: تا سطح 20-10 و λ/10 @633nm

فرآیندهای پرداخت سطح:

1. پرداخت دیسک ژله‌ای

2. پرداخت سرعت بالا

3. پرداخت حلقوی

4. پرداخت CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO و میکروسکوپ نیروی اتمی (AFM)

• مترهای خارج‌ازمرکزیت انعکاسی و عبوری

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزگذاری با ژل UV

• اندازه‌گیر ضخامت لیزری غیرتماسی

• تصویربردار دو بعدی و اندازه‌گیر قطر کره

گزینه‌های پوشش ضد بازتاب:

• پوشش‌های استاندارد: MgF₂

• پوشش‌های تخصصی:

  • UV-AR (ضد بازتاب فرابنفش)

  • UV-VIS (فرابنفش-مرئی)

  • VIS-EXT (مرئی گسترده)

  • VIS-NIR (مرئی-فروسرخ نزدیک)

  • NIR I و NIR II (فروسرخ نزدیک)

  • Telecom-NIR (مخابراتی)

  • SWIR (فروسرخ موج کوتاه)

  • YAG-BBAR (پوشش ویژه لیزر یاگ)

این عدسی‌ها با دقت بالا و کیفیت مطلوب برای کاربردهای دقیق اپتیکی تولید می‌شوند.

عدسی‌های تخت-مقعر از جنس N-BK7

کاربردها و ویژگی‌های فنی:
شیشه اپتیکی N-BK7 به طور گسترده در کاربردهای طیف مرئی تا فروسرخ موج کوتاه استفاده می‌شود. عدسی‌های تخت-مقعر از این جنس، پرتوهای موازی را از یک نقطه کانونی مجازی واگرا می‌کنند و عمدتاً در گسترش‌دهنده‌های پرتو گالیله‌ای مورد استفاده قرار می‌گیرند.

مشخصات محصول:
شرکت ما آماده ارائه عدسی‌های تخت-مقعر N-BK7 در:

• ابعاد مختلف (سایزهای سفارشی)

• فاصله‌های کانونی متنوع

ویژگی‌های کلیدی:

• کیفیت اپتیکی بالا

• پرداخت سطح دقیق

• کارایی مطلوب در سیستم‌های اپتیکی حساس

• قیمت رقابتی

این عدسی‌ها با استانداردهای دقیق کنترل کیفیت تولید شده و برای کاربردهای تخصصی در سیستم‌های لیزری و اپتیکی مناسب می‌باشند.

ویژگی‌های برجسته شیشه اپتیکی N-BK7

شیشه اپتیکی N-BK7 با دارا بودن مزایای متعدد، به عنوان یکی از پرکاربردترین مواد در صنعت اپتیک شناخته می‌شود. مهم‌ترین مزایای این ماده عبارتند از:

1. کارایی بالا: عملکرد اپتیکی ممتاز در محدوده مرئی تا فروسرخ نزدیک

2. مقرون‌به‌صرفه بودن: هزینه تولید مناسب نسبت به کیفیت ارائه شده

3. یکنواختی ماده: ثبات خواص فیزیکی در تمام حجم نمونه

4. همگنی ضریب شکست: تغییرات ناچیز در ضریب شکست (±2×10⁻⁴)

5. دوگان شکست تنشی پایین: کمتر از 4 نانومتر بر سانتی‌متر

6. کیفیت ساخت عالی: حداقل تعداد حباب‌های داخلی و ناخالصی‌های خطی

این ترکیب منحصر به فرد از ویژگی‌ها، N-BK7 را به گزینه‌ای ایده‌آل برای کاربردهای حساس اپتیکی تبدیل کرده است. به ویژه در مواردی که نیاز به تعادل بین کیفیت بالا و هزینه مناسب وجود دارد، این ماده می‌تواند بهترین انتخاب باشد.

پوشش‌های اپتیکی (Optical Coatings)

تعریف و فرآیند:
پوشش‌دهی اپتیکی به فرآیند اعمال لایه‌های نازک از مواد دی‌الکتریک یا فلزی بر روی سطح زیرلایه‌های اپتیکی اطلاق می‌شود که به روش‌های زیر انجام می‌پذیرد:

• فیزیکی (مانند تبخیر در خلا)

• شیمیایی (مانند رسوب‌دهی شیمیایی بخار)

اهداف پوشش‌دهی:

• تنظیم مشخصات بازتاب و عبور سطح

• کاهش یا افزایش بازتاب نور

• ایجاد خاصیت تفکیک پرتو (Beam Splitting)

• جداسازی طیفی (Color Separation)

• فیلتراسیون نوری (Light Filtering)

• کنترل قطبش نور (Polarization)

انواع پوشش‌های قابل ارائه:

1. لایه‌های ضد بازتاب (AR Coatings):

   • پوشش‌های پهن‌باند برای محدوده‌های:

     • فرابنفش (UV)

     • مرئی (Visible)

     • فروسرخ نزدیک (NIR)

     • فروسرخ میانی (Mid-IR)

2. لایه‌های بازتاب‌دهنده بالا (HR Coatings)

3. لایه‌های طیفی (Spectral Coatings)

4. لایه‌های فلزی (Metallic Coatings)

ویژگی‌های فنی:

• استفاده از پیشرفته‌ترین فناوری‌های لایه‌گذاری

• دقت بالا در کنترل ضخامت لایه‌ها

• امکان سفارشی‌سازی بر اساس نیازهای خاص هر کاربرد

• مقاومت مکانیکی و حرارتی عالی

این پوشش‌ها با بهینه‌سازی مشخصات اپتیکی سطح، کارایی سیستم‌های اپتیکی را به میزان قابل توجهی افزایش می‌دهند.

مواد اپتیکی پرکاربرد و ویژگی‌های آنها

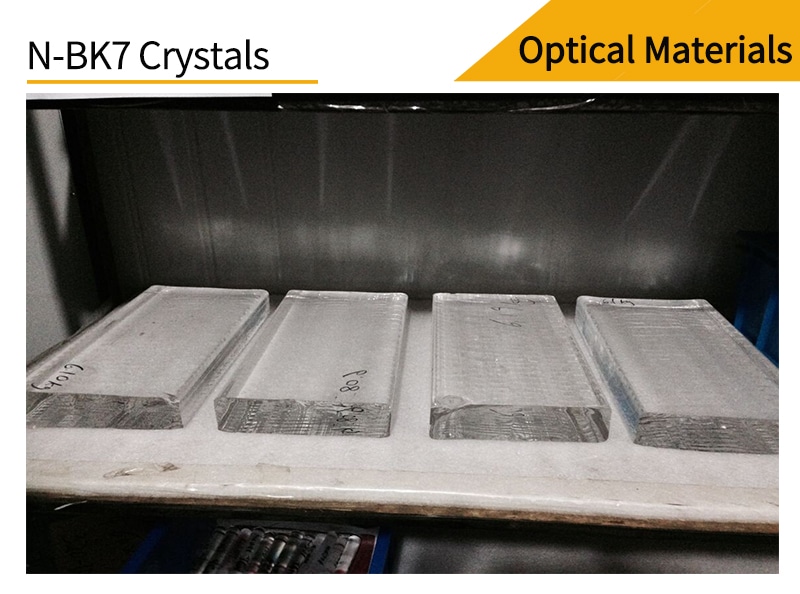

1. شیشه اپتیکی N-BK7

• پرکاربردترین شیشه اپتیکی برای تولید قطعات باکیفیت

• محدوده عبور نور: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردها: تلسکوپ‌ها، سیستم‌های لیزری

• جایگزین مناسب زمانی که مزایای سیلیکای ذوب‌شده UV مورد نیاز نباشد

2. سیلیکای ذوب‌شده UV

• محدوده عبور: 185-2100 نانومتر

• یکنواختی بهتر و ضریب انبساط حرارتی کمتر نسبت به N-BK7

• مناسب برای لیزرهای پرتوان و سیستم‌های تصویربرداری دقیق

3. فلورید کلسیم (CaF2)

• محدوده کاری: 180 نانومتر تا 8 میکرون

• کاربردها: پنجره و عدسی در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

• مقاومت بالا در برابر آسیب لیزری (مناسب برای لیزرهای اگزایمر)

4. فلورید باریم (BaF2)

• محدوده عبور: 200 نانومتر تا 11 میکرون

• مقاوم در برابر تابش‌های پرانرژی

• خاصیت سینتیلاسیون عالی

• محدودیت: مقاومت کم در برابر رطوبت (حداکثر دمای کاری 500°C در محیط مرطوب و 800°C در محیط خشک)

• نکته ایمنی: استفاده از دستکش الزامی است

5. فلورید منیزیم (MgF2)

• محدوده کاری: 200 نانومتر تا 6 میکرون

• مقاومت عالی در برابر:

  • خوردگی شیمیایی

  • آسیب لیزری

  • شوک مکانیکی و حرارتی

• سختی: 415 (مقیاس نوکلئوس)

6. سلنید روی (ZnSe)

• محدوده عبور: 600 نانومتر تا 16 میکرون

• کاربردها: تصویربرداری حرارتی، سیستم‌های پزشکی، لیزر CO₂ پرتوان

• ملاحظات:

  • ماده نرم (سختی 120)

  • نیاز به مراقبت ویژه در تماس و تمیزکاری

  • عدم استفاده از پنس یا ابزار فلزی

7. سیلیکون (Si)

• محدوده کاری: 1.2 تا 8 میکرون

• مزایا:

  • چگالی پایین (مناسب برای کاربردهای حساس به وزن)

  • سختی بالا (1150)

• محدودیت: جذب شدید در 9 میکرون (نامناسب برای لیزر CO₂)

8. ژرمانیوم (Ge)

• محدوده کاری: 2 تا 16 میکرون

• ویژگی‌ها:

  • ضریب شکست بالا

  • ابیراهی رنگی کم

• ملاحظات:

  • حساسیت دمایی (حداکثر 100°C)

  • چگالی بالا (5.33 گرم بر سانتیمتر مکعب)

• کاربردها:

  • تصویربرداری حرارتی

  • سیستم‌های FLIR

  • تفکیک‌کننده‌های پرتو فروسرخ

9. ZnS تولید شده به روش CVD

• تنها ماده اپتیکی (پس از الماس) با پوشش طیفی کامل از مرئی تا مایکروویو

• کاربردهای پیشرفته:

  • پنجره‌های “سه-اپتیکی”

  • سیستم‌های تصویربرداری حرارتی با وضوح بالا

  • پنجره‌های ترکیبی لیزر/دو-رنگ فروسرخ

هر یک از این مواد با توجه به ویژگی‌های منحصر به فرد خود، انتخاب بهینه برای کاربردهای خاص اپتیکی و لیزری محسوب می‌شوند.
