لنزهای دو-مقعر از جنس سولفید روی

توضیحات

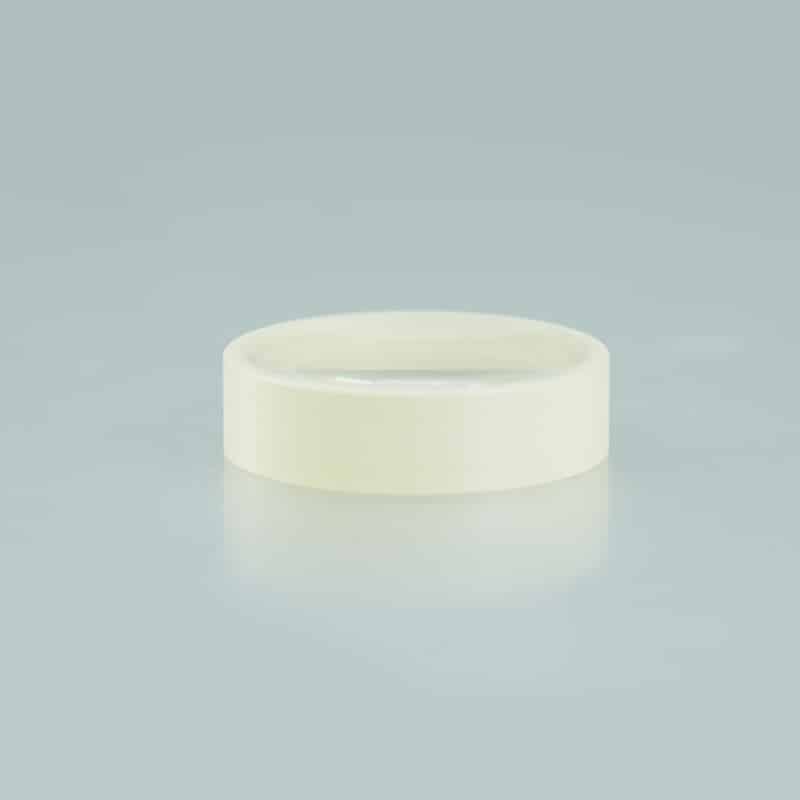

لنزهای دو-مقعر سولفید روی (ZnS)

سولفید روی (ZnS) یک ماده نیمه‌هادی گروه II-VI با باند پهن (3.72 الکترون ولت) است که دارای عبوردهی نوری بالا در محدوده‌های زیر می‌باشد:

• فروسرخ نزدیک (1-3 میکرومتر)

• فروسرخ میانی (3-5 میکرومتر)

• فروسرخ دور (8-12 میکرومتر)

ویژگی‌های فنی:

• خواص مکانیکی متعادل

• ویژگی‌های حرارتی مناسب

• پایداری شیمیایی مطلوب

• از جمله مواد مهم عملکردی اپتوالکترونیک محسوب می‌شود

کاربردهای اصلی:

• یکسوکننده‌ها

• عدسی‌های فروسرخ

• پنجره‌های فروسرخ

• سیستم‌های اپتیکی چندطیفی

ویژگی‌های لنزهای دو-مقعر:

• دارای فاصله کانونی منفی

• قابلیت واگراسازی پرتوهای موازی

• عملکرد مشابه لنزهای تخت-مقعر با کارایی بالاتر

قابلیت‌های تولیدی:

• قطر: 2 تا 300 میلی‌متر

• ضخامت: 0.12 تا 60 میلی‌متر

• دقت سطح: تا 20-10 و λ/10 @ 633nm

فرآیندهای پرداخت:

1. پرداخت با دیسک ژلی

2. پرداخت سرعت بالا

3. پرداخت حلقوی

4. پرداخت CNC

تجهیزات کنترل کیفی:

• اینترفرومتر ZYGO

• میکروسکوپ نیروی اتمی (AFM)

• انحراف‌سنج‌های بازتاب و عبور

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزبندی UV ژل

• اندازه‌گیر ضخامت لیزری غیرتماسی

• تصویربردار دو بعدی

• اندازه‌گیر قطر کروی

گزینه‌های پوشش دهی:

• MgF₂

• پوشش‌های ضد بازتاب:

  • فرابنفش (UV-AR)

  • فرابنفش-مرئی (UV-VIS)

  • مرئی گسترده (VIS-EXT)

  • مرئی-فروسرخ نزدیک (VIS-NIR)

  • فروسرخ نزدیک I و II (NIR I, II)

  • مخابراتی-فروسرخ نزدیک (Telecom-NIR)

  • فروسرخ موج کوتاه (SWIR)

• پوشش ضد بازتاب دوطرفه لیزر YAG (YAG-BBAR)

این لنزها با کیفیت بالا و دقت مناسب برای کاربردهای پیشرفته اپتیکی و لیزری تولید می‌شوند.

• معرفی محصول:

لنزهای دو-مقعر سولفید روی (ZnS) تولید شده به روش CVD

ویژگی‌های کلیدی:
سولفید روی تولید شده به روش رسوب شیمیایی بخار (CVD) به عنوان ماده‌ای حیاتی در ساخت پنجره‌های فروسرخ طولانی‌موج شناخته می‌شود. این ماده با دارا بودن خواص منحصر به فرد، کاربردهای گسترده‌ای در ساخت اجزای اپتیکی فروسرخ دارد.

کاربردهای اصلی:

• پنجره‌های اپتیکی فروسرخ

• یکسوسازهای نوری

• المان‌های اپتیکی سیستم‌های فروسرخ

• عدسی‌های تصویربرداری حرارتی

مزایای فناوری CVD:

• کیفیت اپتیکی یکنواخت

• ساختار بلوری منظم

• مقاومت حرارتی بالا

• عبوردهی مطلوب در محدوده فروسرخ

توانایی‌های تولیدی شرکت:
ما قادر به تولید لنزهای دو-مقعر سولفید روی در:

• ابعاد متنوع

• فواصل کانونی مختلف
  با دقت اپتیکی بالا و کیفیت سطح مطلوب هستیم.

ویژگی‌های لنزهای تولیدی:

• پرداخت سطحی دقیق

• تطابق کامل با نیازهای سیستم‌های اپتیکی پیشرفته

• قابلیت سفارشی‌سازی بر اساس نیاز مشتری

این لنزها با بهره‌گیری از فناوری پیشرفته CVD، گزینه‌ای ایده‌آل برای کاربردهای نظامی، صنعتی و تحقیقاتی در محدوده فروسرخ محسوب می‌شوند.

کریستال‌های سولفید روی (ZnS): ویژگی‌ها و روش‌های تولید

ویژگی‌های شیمیایی و فیزیکی:
سولفید روی با فرمول شیمیایی ZnS، کریستالی نسبتاً پایدار با خصوصیات زیر است:

• بوی کمی تحریک‌کننده

• ساختار بلوری منظم

• پایداری شیمیایی مناسب در شرایط محیطی

کاربردهای اصلی:

• ماده‌ای کلیدی برای ساخت پنجره‌های فروسرخ

• المان‌های اپتیکی در سیستم‌های تصویربرداری حرارتی

• اجزای سیستم‌های لیزری فروسرخ

روش تولید پیشرفته:
روش رسوب شیمیایی بخار (CVD) امکان تولید کریستال‌های ZnS با مشخصات زیر را فراهم می‌کند:

1. ابعاد بزرگ: قابلیت تولید در اندازه‌های صنعتی

2. عبوردهی بالا: بهینه‌سازی شده برای محدوده فروسرخ

3. کیفیت اپتیکی یکنواخت: در سطح کل نمونه

مزایای فناوری CVD:

• کنترل دقیق پارامترهای رشد کریستال

• کاهش عیوب بلوری

• امکان تولید نمونه‌های با خلوص بالا

• قابلیت ساخت اشکال پیچیده با پرداخت سطحی مطلوب

ملاحظات فنی:

• نیاز به کنترل دقیق پارامترهای فرآیند CVD

• اهمیت شرایط رشد کریستال در کیفیت نهایی

• نیاز به پرداخت سطحی پس از رشد کریستال

این کریستال‌ها به دلیل ترکیب منحصر به فرد خواص فیزیکی و اپتیکی، جایگاه ویژه‌ای در صنایع دفاعی، پزشکی و ارتباطات نوری دارند.

ویژگی‌های سولفید روی (ZnS) تولید شده به روش CVD و کاربردهای آن

خصوصیات فیزیکی و شیمیایی:

• خلوص بالا: مناسب برای کاربردهای اپتیکی دقیق

• نامحلول در آب: پایداری شیمیایی در محیط‌های مرطوب

• چگالی متوسط: تعادل مناسب بین وزن و استحکام

• قابلیت ماشین‌کاری آسان: امکان تولید اشکال پیچیده

ویژگی‌های مکانیکی:

• سختی بالا: مقاومت در برابر سایش و خراش

• استحکام شکست: دو برابر سلنید روی (ZnSe)

• مقاومت محیطی عالی: عملکرد پایدار در شرایط سخت عملیاتی

کاربردهای نظامی و هوافضایی:

1. محفظه‌های هدایت موشک‌ها (Missile Fairings):

   • مقاومت در برابر تنش‌های آیرودینامیکی

   • عبوردهی مطلوب امواج فروسرخ

2. پنجره‌های فروسرخ هواپیماها:

   • تحمل فشارهای مکانیکی بالا

   • مقاومت در برابر شرایط جوی

   • حفظ کیفیت اپتیکی در دماهای مختلف

مزایای رقابتی نسبت به مواد مشابه:

• طول عمر عملیاتی بیشتر

• هزینه نگهداری پایین‌تر

• قابلیت اطمینان بالا در مأموریت‌های حیاتی

• کاهش وزن سیستم‌های نهایی

این ویژگی‌های منحصر به فرد، سولفید روی تولید شده به روش CVD را به گزینه‌ای ایده‌آل برای کاربردهای حساس در صنایع دفاعی و هوافضا تبدیل کرده است.

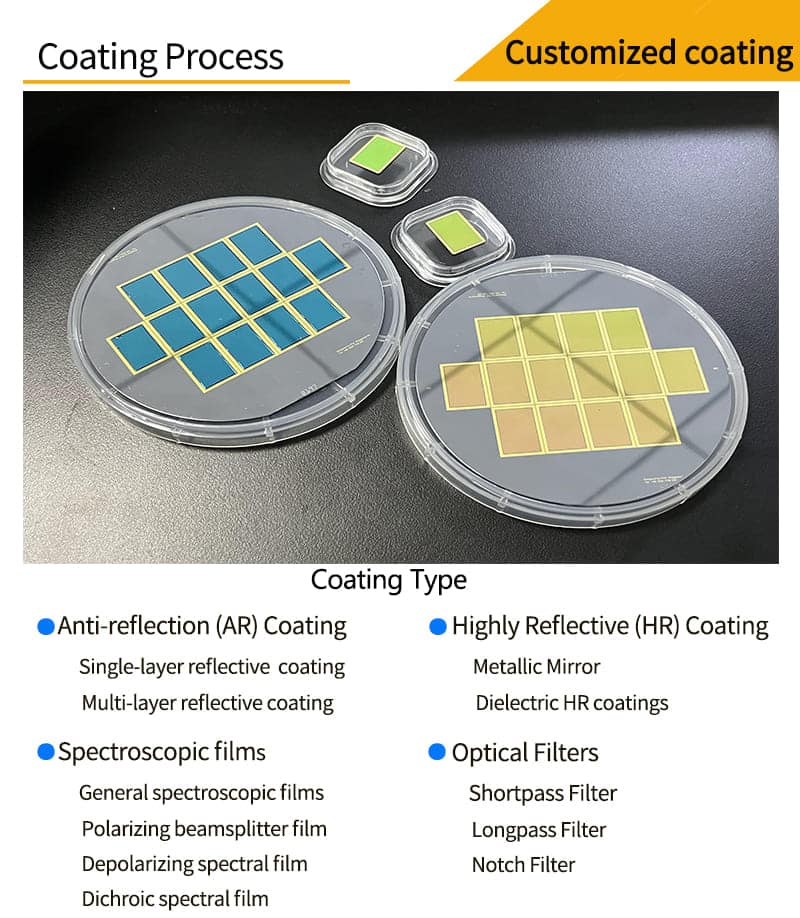

پوشش‌های اپتیکی: فناوری و کاربردها

تعریف علمی:
پوشش‌دهی اپتیکی فرآیند اعمال لایه‌های نازک (در حد نانومتر) از مواد الکترولیتی شفاف یا فلزی بر روی سطوح اپتیکی با استفاده از روش‌های فیزیکی یا شیمیایی است. این فرآیند با دقت بالا در شرایط کنترل‌شده انجام می‌گیرد.

اهداف فنی پوشش‌دهی:

• تنظیم ضریب بازتاب سطح از 0.1% تا بیش از 99.9%

• کنترل دقیق ضریب عبور نور با دقت ±0.5%

• ایجاد ویژگی‌های ویژه اپتیکی شامل:

  • تفکیک پرتو (Beam Splitting)

  • جداسازی طیفی (Spectral Separation)

  • فیلتراسیون نوری (Optical Filtering)

  • پلاریزاسیون (Polarization)

انواع پوشش‌های تخصصی قابل ارائه:

پوشش‌های ضد بازتاب پهن‌باند:

• فرابنفش (UV): 200-400nm (T>95%)

• مرئی (Visible): 400-700nm (T>99.5%)

• فروسرخ نزدیک (NIR): 700-2500nm

• فروسرخ میانی (MIR): 2.5-10μm

مزایای فناوری:

• افزایش بازده سیستم‌های اپتیکی تا 40%

• کاهش نوفه و پراکندگی نوری

• مقاومت مکانیکی و حرارتی بالا (تا 500°C)

• امکان طراحی سفارشی برای نیازهای خاص

کاربردهای پیشرفته:

• سیستم‌های لیزری پرتوان

• تصویربرداری پزشکی با وضوح بالا

• ارتباطات نوری کوانتومی

• سامانه‌های اپتیکی فضایی

این پوشش‌ها با استفاده از پیشرفته‌ترین روش‌های لایه‌گذاری شامل تبخیر در خلا، کندوپاش مغناطیسی و رسوب‌دهی بخار شیمیایی (PE-CVD) تولید می‌شوند و کیفیت آنها با دستگاه‌های دقیق طیف‌سنجی و اینترفرومتری تأیید می‌گردد.

• اطلاعات فنی

ویژگی‌های عبوردهی سولفید روی (ZnS) تولید شده به روش CVD

شرایط آزمایش:

• دمای استاندارد: ۲۰±۳ درجه سانتی‌عرض

• محدوده طیفی مورد بررسی: ۳-۱۰ میکرومتر

مشخصات عبوردهی:
۱. در محدوده ۸-۱۰ میکرومتر:

• حداقل عبوردهی مجاز: ۷۰%

• رفتار منحنی عبوردهی باید یکنواخت و بدون نوسانات غیرعادی باشد

۲. در محدوده ۳-۱۰ میکرومتر:

• منحنی عبوردهی باید عاری از هرگونه قله جذب اضافی باشد

• تنها قله جذب مجاز در محدوده حدود ۶ میکرومتر قابل قبول است

• شیب منحنی عبوردهی باید پیوسته و بدون تغییرات ناگهانی باشد

ملاحظات فنی:

• انحراف از این مشخصات نشان‌دهنده وجود ناخالصی یا عیوب ساختاری در نمونه است

• کیفیت سطح نمونه باید مطابق با استانداردهای اپتیکی (λ/4 @ 10.6μm) باشد

• ضخامت نمونه در اندازه‌گیری‌ها باید دقیقاً کنترل شود

تفسیر نتایج:

• عبوردهی بالا در محدوده ۸-۱۰ میکرومتر نشان‌دهنده کیفیت مناسب برای کاربردهای نظامی و هوافضایی است

• وجود قله جذب در ۶ میکرومتر مربوط به ارتعاشات مولکولی ذاتی ماده می‌باشد

• یکنواختی منحنی عبوردهی نشانگر خلوص بالا و ساختار بلوری منظم است

این مشخصات تضمین‌کننده کیفیت مناسب ماده برای استفاده در پنجره‌های اپتیکی، سیستم‌های تصویربرداری حرارتی و کاربردهای لیزر فروسرخ می‌باشد.

منحنی‌های عبوردهی سولفید روی چندطیفی (CVD ZnS)

شرایط آزمایش:

• دمای استاندارد: ۲۰±۳ درجه سانتی‌گراد

• محدوده‌های طیفی مورد بررسی:

  • ناحیه مرئی/فروسرخ نزدیک (۱۰۶۴ نانومتر)

  • محدوده فروسرخ میانی (۳-۵ میکرومتر)

  • محدوده فروسرخ دور (۸-۱۰ میکرومتر)

مشخصات عبوردهی:

۱. در طول موج ۱۰۶۴ نانومتر:

• حداقل عبوردهی: ۷۰%

۲. در محدوده ۳-۵ میکرومتر:

• حداقل عبوردهی: ۶۹%

• رفتار منحنی:

  • صاف و یکنواخت

  • بدون هیچ قله جذب قابل مشاهده

  • شیب پیوسته و بدون ناپیوستگی

۳. در محدوده ۸-۱۰ میکرومتر:

• حداقل عبوردهی: ۷۰%

ویژگی‌های کیفی:

• یکنواختی منحنی‌های عبوردهی نشان‌دهنده خلوص بالا و ساختار همگن ماده است

• عدم وجود قله‌های جذب غیرعادی حاکی از فرآیند تولید کنترل‌شده و دقیق می‌باشد

• عبوردهی بالا در محدوده‌های مختلف، این ماده را برای کاربردهای چندطیفی مناسب می‌سازد

ملاحظات فنی:

• کلیه اندازه‌گیری‌ها باید تحت شرایط کنترل‌شده دمایی انجام شود

• کیفیت سطح نمونه باید مطابق با استانداردهای اپتیکی (حداقل λ/۴) باشد

• ضخامت نمونه در نتایج عبوردهی تأثیر مستقیم دارد و باید گزارش شود

این مشخصات، سولفید روی تولید شده به روش CVD را به گزینه‌ای ایده‌آل برای کاربردهای پیشرفته در سیستم‌های چندطیفی، تصویربرداری حرارتی و سامانه‌های لیزری تبدیل می‌کند.

ضریب شکست سولفید روی تولید شده به روش CVD

مشخصات فنی:
مقادیر ضریب شکست سولفید روی (ZnS) تولید شده به روش رسوب شیمیایی بخار باید مطابق با جدول استاندارد زیر باشد:

جدول ضریب شکست بر اساس طول موج:

ملاحظات فنی:

1. اندازه‌گیری‌ها باید در دمای کنترل‌شده (20±2)°C انجام شود

2. نمونه‌ها باید دارای پرداخت سطحی با کیفیت λ/2 در طول موج 632.8 نانومتر باشند

3. روش اندازه‌گیری ترجیحاً باید طیف‌سنجی زاویه تابش متغیر (VASE) باشد

تفسیر نتایج:

• تغییرات ضریب شکست با طول موج باید پیوسته و بدون ناپیوستگی باشد

• انحراف از مقادیر استاندارد نشان‌دهنده وجود ناخالصی یا عیوب ساختاری است

• مقادیر ضریب شکست در طراحی سیستم‌های اپتیکی اهمیت حیاتی دارد

کاربردهای عملی:

• طراحی دقیق عدسی‌ها و پنجره‌های اپتیکی

• محاسبات تداخل سنجی

• طراحی سیستم‌های ضد بازتاب

• شبیه‌سازی سیستم‌های اپتیکی فروسرخ

این مقادیر استاندارد برای اطمینان از عملکرد مطلوب سولفید روی در کاربردهای نظامی، پزشکی و صنعتی ضروری می‌باشد.

مواد اپتیکی پیشرفته و کاربردهای تخصصی آنها

1. شیشه اپتیکی N-BK7

• پرکاربردترین شیشه اپتیکی با کیفیت بالا

• محدوده عبور نور: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردها: تلسکوپ‌ها، سیستم‌های لیزری

• انتخاب مناسب زمانی که مزایای سیلیکای ذوب‌شده UV مورد نیاز نیست

2. سیلیکای ذوب‌شده UV

• محدوده عبور: 185-2100 نانومتر

• یکنواختی بهتر و ضریب انبساط حرارتی کمتر نسبت به N-BK7

• مناسب برای لیزرهای پرتوان و کاربردهای تصویربرداری

3. فلورید کلسیم (CaF₂)

• محدوده کاری: 180 نانومتر تا 8 میکرومتر

• عبوردهی بالا و ضریب شکست پایین

• مقاومت بالا در برابر آسیب لیزر

• کاربرد در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

4. فلورید باریم (BaF₂)

• محدوده عبور: 200 نانومتر تا 11 میکرومتر

• مقاوم در برابر تابش‌های پرانرژی

• ملاحظات:

  • حساس به رطوبت (حداکثر 500°C در محیط مرطوب)

  • نیاز به دستکش و رعایت اصول ایمنی

5. فلورید منیزیم (MgF₂)

• محدوده کاری: 200 نانومتر تا 6 میکرومتر

• مقاومت استثنایی در برابر:

  • خوردگی شیمیایی

  • آسیب لیزر

  • شوک‌های مکانیکی و حرارتی

• سختی موس: 415

6. سلنید روی (ZnSe)

• محدوده عبور: 600 نانومتر تا 16 میکرومتر

• کاربردها:

  • تصویربرداری حرارتی و پزشکی

  • لیزرهای CO₂ پرتوان

• ملاحظات:

  • ماده نرم (سختی موس 120)

  • نیاز به مراقبت ویژه

7. سیلیکون (Si)

• محدوده کاری: 1.2-8 میکرومتر

• مزایا:

  • چگالی پایین

  • سختی بالا (موس 1150)

• محدودیت:

  • جذب بالا در 9 میکرومتر

8. ژرمانیوم (Ge)

• محدوده کاری: 2-16 میکرومتر

• ویژگی‌ها:

  • ضریب شکست بالا

  • انحراف رنگی کم

• محدودیت‌ها:

  • حساسیت دمایی (حداکثر 100°C)

  • چگالی بالا (5.33 گرم بر سانتی‌متر مکعب)

9. سولفید روی (CVD ZnS)

• تنها ماده اپتیکی فروسرخ (به جز الماس) با پوشش کامل مرئی تا فروسرخ دور

• کاربردهای پیشرفته:

  • پنجره‌های “سه‌اپتیکی”

  • سیستم‌های تصویربرداری حرارتی با وضوح بالا

  • پنجره‌های ترکیبی لیزر فروسرخ/دو رنگ

این مواد با خواص منحصر به فرد خود، امکان طراحی سیستم‌های اپتیکی پیشرفته را در حوزه‌های دفاعی، پزشکی و تحقیقاتی فراهم می‌کنند. هر ماده با توجه به مشخصات فنی خاص خود، در کاربردهای ویژه‌ای مورد استفاده قرار می‌گیرد.
