لنزهای دوکوژ سولفید روی

توضیحات

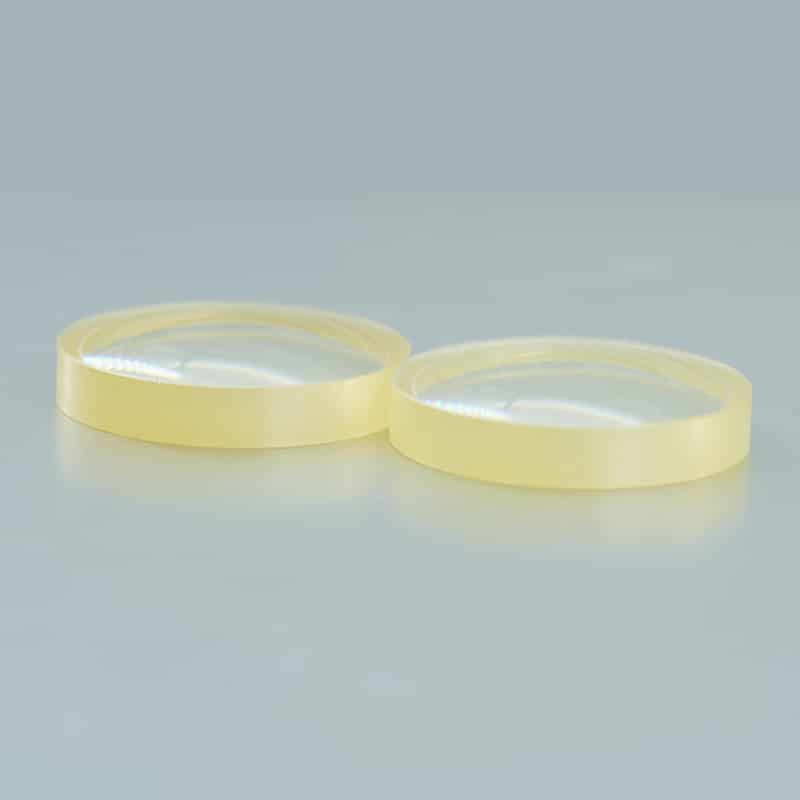

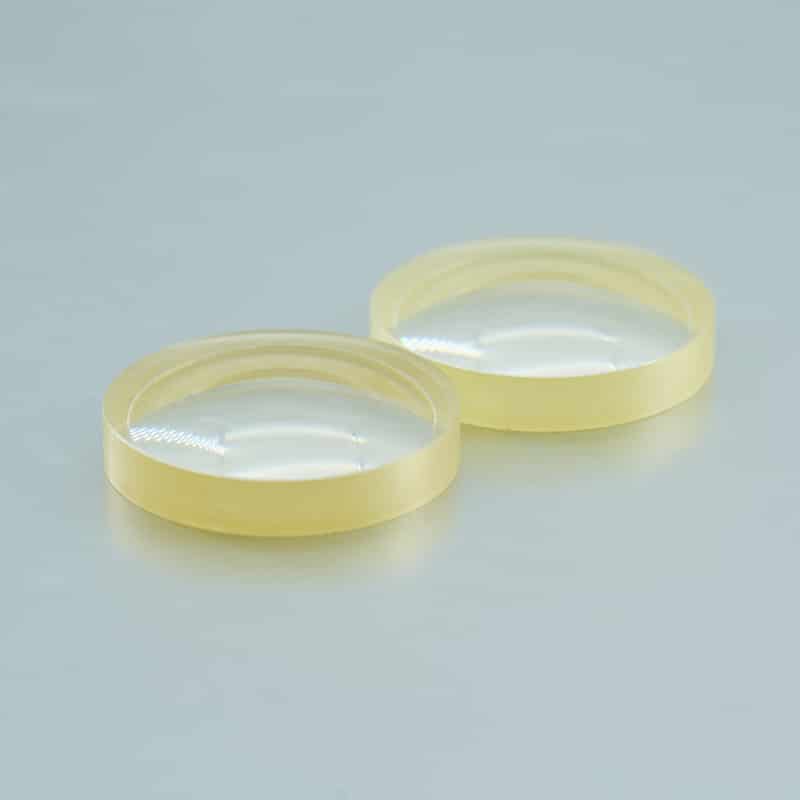

لنزهای دوکوژ سولفید روی (ZnS)

سولفید روی (ZnS) یک ماده نیمه‌هادی گروه II-VI با گاف انرژی 3.72 الکترون‌ولت است که عبور نوری بالایی در محدوده‌های زیر دارد:

• مادون قرمز نزدیک (1-3 میکرومتر)

• مادون قرمز میانی (3-5 میکرومتر)

• مادون قرمز دور (8-12 میکرومتر)

این ماده با دارا بودن:

• خواص مکانیکی متعادل

• ویژگی‌های حرارتی مناسب

• پایداری شیمیایی خوب
  به عنوان یکی از مهم‌ترین مواد فوتونیک عملکردی شناخته می‌شود.

کاربردهای اصلی:

• یکسوسازها

• لنزهای مادون قرمز

• پنجره‌های مادون قرمز

ویژگی‌های لنز دوکوژ:

لنزهای دوکوژ دارای دو سطح کروی محدب (سطح ورودی و خروجی) هستند که با مشخصه‌های زیر شناخته می‌شوند:

• فاصله کانونی بلندتر در مرکز لنز

• فاصله کانونی کوتاه‌تر در لبه‌ها

قابلیت‌های تولیدی:

• تولید لنزهای دوکوژ ZnS با قطر 2 تا 300 میلی‌متر

• ضخامت‌های قابل تولید از 0.12 تا 60 میلی‌متر

• دقت پرداخت سطح تا 20-10 (انحراف موج λ/10 @ 633nm)

فرآیندهای پرداخت پیشرفته:

1. پرداخت دیسک ژله‌ای

2. پرداخت سرعت بالا

3. پرداخت حلقوی

4. پرداخت CNC

تجهیزات کنترل کیفیت:

• دستگاه‌های ZYGO و AFM

• اکسنتریس‌سنج بازتابی و عبوری

• گونیومتر 15 ثانیه‌ای

• سیستم سنترینگ UV ژل

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار 2D و قطرسنج کروی

گزینه‌های پوشش ضد بازتاب:

• MgF₂

• پوشش ضد بازتاب فرابنفش (UV-AR)

• پوشش ضد بازتاب فرابنفش-مرئی (UV-VIS)

• پوشش ضد بازتاب مرئی-مادون قرمز نزدیک (VIS-NIR)

• پوشش‌های مخصوص مادون قرمز (NIR I, NIR II, Telecom-NIR)

• پوشش‌های مخصوص مادون قرمز موج کوتاه (SWIR)

• پوشش BBAR لیزر YAG

این لنزها با بالاترین استانداردهای کیفیت تولید شده و برای کاربردهای حساس در سیستم‌های اپتیکی طراحی شده‌اند.

• معرفی محصول:

لنزهای دوکوژ سولفید روی (ZnS) تولید شده به روش CVD

ویژگی‌های کلیدی ماده:

سولفید روی تولید شده به روش رسوب‌دهی شیمیایی از فاز بخار (CVD ZnS) به عنوان یکی از مهم‌ترین مواد اپتیکی مادون قرمز طولانی موج (LWIR) شناخته می‌شود. این ماده دارای مزایای زیر است:

• عبوردهی نوری بالا در محدوده LWIR

• پایداری حرارتی و مکانیکی مناسب

• مقاومت شیمیایی مطلوب

کاربردهای اصلی:

• پنجره‌های مادون قرمز پیشرفته

• قطعات یکسوکننده در سیستم‌های اپتیکی

• اجزای اپتیکی مادون قرمز با کارایی بالا

قابلیت‌های تولیدی شرکت:

ما قادر به تولید لنزهای دوکوژ ZnS با مشخصات زیر هستیم:

1. تنوع ابعادی:

   • قطرهای مختلف از اندازه‌های کوچک تا بزرگ

   • محدوده وسیعی از فاصله‌های کانونی

2. دقت ساخت:

   • پرداخت سطح با کیفیت اپتیکی بالا

   • کنترل دقیق انحنای سطوح

3. امکان سفارشی‌سازی:

   • طراحی بر اساس نیازهای خاص مشتری

   • اعمال پوشش‌های ضد بازتاب تخصصی

مزایای رقابتی:

• استفاده از مواد اولیه با کیفیت

• بهره‌گیری از تکنولوژی‌های پیشرفته تولید

• کنترل کیفیت دقیق در تمام مراحل ساخت

این لنزها برای استفاده در سیستم‌های تصویربرداری حرارتی پیشرفته، لیزرهای مادون قرمز و کاربردهای نظامی و فضایی بسیار مناسب هستند.

لنزهای دوکوژ (محدب-محدب) و ویژگی‌های فنی آنها

ساختار و عملکرد اپتیکی:

لنزهای دوکوژ دارای دو سطح کروی محدب با شعاع انحنای یکسان هستند که این طراحی منجر به ویژگی‌های زیر می‌گردد:

• برابری یا تشابه فاصله شیء و تصویر (زمانی که اختلاف حداقل باشد)

• تمرکز نور در یک نقطه کانونی با فاصله کانونی مثبت

• قابلیت تبدیل پرتوهای موازی به نقطه کانونی و بالعکس

کاربردهای اصلی:

• سیستم‌های تصویربرداری اپتیکی

• دستگاه‌های تمرکزدهنده پرتو

• سیستم‌های کولیماتور

پارامترهای کلیدی در طراحی و انتخاب:

راهنمای انتخاب:

1. برای کاربردهای تصویربرداری با دقت بالا:

   • دقت سطح λ/4 یا بهتر

   • خروج از مرکزیت کمتر از 3 دقیقه قوسی

2. در سیستم‌های لیزر:

   • جنس ماده با جذب بسیار کم در طول موج کاری

   • پوشش‌های ضد بازتاب تخصصی

3. برای کاربردهای صنعتی:

   • مقاومت مکانیکی بالا

   • پوشش‌های محافظ در برابر خراش

این لنزها با تنوع در پارامترهای فوق، امکان طراحی سیستم‌های اپتیکی با کارایی بالا را فراهم می‌کنند. انتخاب مناسب این پارامترها باید بر اساس نیازهای خاص هر کاربرد و با در نظر گرفتن ملاحظات اقتصادی انجام پذیرد.

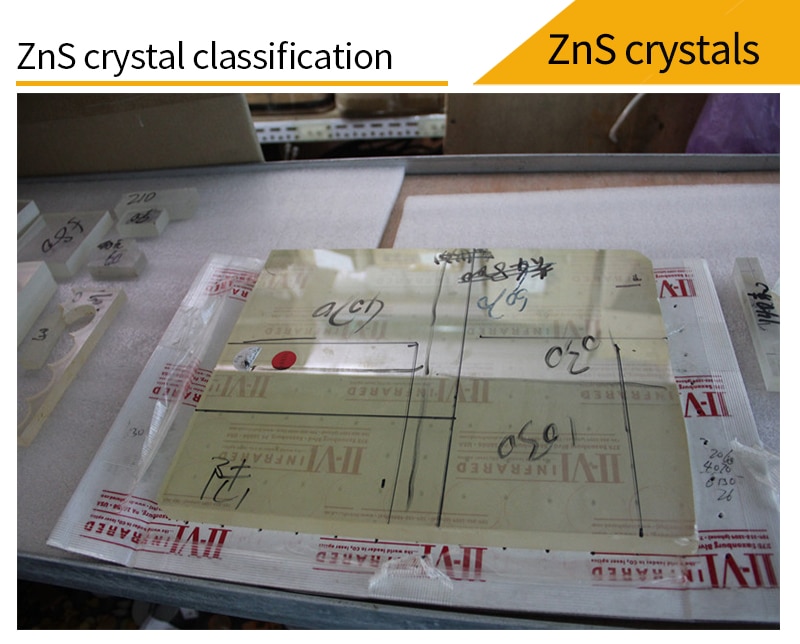

کریستال‌های سولفید روی (ZnS) به عنوان ماده پنجره مادون قرمز

ویژگی‌های شیمیایی و فیزیکی:

سولفید روی با فرمول شیمیایی ZnS، کریستالی نسبتاً پایدار با خصوصیات منحصر به فرد است:

• دارای بوی تحریک‌کننده ملایم

• ساختار بلوری پایدار در شرایط محیطی معمول

• مقاومت شیمیایی مناسب در برابر عوامل خورنده

ویژگی‌های اپتیکی:

• ماده پنجره ایده‌آل برای کاربردهای مادون قرمز

• عبوردهی نوری بالا در محدوده طیفی گسترده

• امکان تولید نمونه‌های با کیفیت بالا از طریق روش رسوب‌دهی شیمیایی از فاز بخار (CVD)

تولید به روش CVD:

فرآیند CVD امکان تولید کریستال‌های ZnS با مشخصات زیر را فراهم می‌کند:

• ابعاد بزرگ برای کاربردهای صنعتی و نظامی

• عبوردهی نوری بسیار بالا نزدیک به حد تئوری

• یکنواختی عالی در خواص اپتیکی در سطح نمونه

کاربردهای تخصصی:

• پنجره‌های سیستم‌های تصویربرداری حرارتی

• اجزای اپتیکی در لیزرهای مادون قرمز

• سیستم‌های نوری پیشرفته در صنایع دفاعی و فضایی

مزایای رقابتی:

• پایداری حرارتی و مکانیکی مطلوب

• مقاومت در برابر شوک‌های حرارتی

• قابلیت پرداخت سطح با کیفیت اپتیکی عالی

این ماده به دلیل ترکیب خواص اپتیکی ممتاز و پایداری فیزیکی-شیمیایی، گزینه‌ای ایده‌آل برای کاربردهای پیشرفته در حوزه مادون قرمز محسوب می‌شود. روش CVD امکان تولید نمونه‌های با کیفیت و در ابعاد مورد نیاز صنعت را با هزینه‌ای مقرون به صرفه فراهم می‌کند.

پوشش‌های اپتیکی و کاربردهای تخصصی آنها

تعریف و فرآیند اعمال پوشش:

پوشش‌دهی اپتیکی فرآیندی است که طی آن یک لایه نازک از مواد شفاف دی‌الکتریک یا فلزی به روش‌های فیزیکی یا شیمیایی بر روی سطح زیرلایه اعمال می‌شود. هدف اصلی این فرآیند، اصلاح ویژگی‌های بازتاب و عبور سطح مواد برای دستیابی به نیازهای خاص اپتیکی است.

اهداف کلیدی پوشش‌دهی:

• تنظیم ضریب بازتاب سطح (کاهش یا افزایش)

• امکان تفکیک پرتوهای نوری (تقسیم پرتو)

• جداسازی طیفی (فیلتراسیون رنگی)

• کنترل پلاریزاسیون نور

• بهینه‌سازی انتقال طیفی

انواع پوشش‌های تخصصی ارائه شده:

1. پوشش‌های ضد بازتاب (AR):

• کاهش تلفات نوری تا 99.9%

• افزایش بازده سیستم‌های اپتیکی

• قابل ارائه برای محدوده‌های:

  • فرابنفش (UV)

  • مرئی (Visible)

  • مادون قرمز نزدیک (NIR)

  • مادون قرمز میانی (Mid-IR)

2. پوشش‌های بازتاب‌دهنده بالا (HR):

• بازتاب بیش از 99% در طول موج‌های طراحی شده

• مناسب برای آینه‌های لیزری و حفره‌های رزونانسی

3. پوشش‌های طیفی:

• فیلترهای باندگذر (Bandpass)

• فیلترهای قطع‌کننده (Notch)

• فیلترهای لبه‌ای (Edge)

4. پوشش‌های فلزی:

• پوشش‌های آلومینیومی، طلایی و نقره‌ای

• کاربرد در آینه‌ها و سیستم‌های بازتابی

فناوری‌های پیشرفته اعمال پوشش:

• لایه‌گذاری به روش تبخیر در خلا (Vacuum Deposition)

• کندوپاش مغناطیسی (Magnetron Sputtering)

• لایه‌گذاری یونی (Ion Beam Deposition)

این پوشش‌ها با دقت نانومتری طراحی و اجرا می‌شوند تا بالاترین سطح عملکرد را در سیستم‌های اپتیکی حساس تضمین کنند. انتخاب نوع پوشش باید بر اساس نیازهای خاص هر کاربرد و محدوده طیفی مورد نظر انجام پذیرد.

• اطلاعات فنی

ویژگی‌های عبوردهی سولفید روی تولید شده به روش CVD

شرایط آزمایش و مشخصات فنی:

منحنی عبور نوری سولفید روی استاندارد تولید شده به روش CVD در دمای (۲۰±۳)°C اندازه‌گیری شده است. این ماده باید الزامات عبوردهی زیر را دارا باشد:

۱. محدوده ۸ تا ۱۰ میکرومتر:

• حداقل عبوردهی ۷۰% در کل این محدوده طیفی

• عملکرد بهینه برای کاربردهای مادون قرمز طولانی‌موج (LWIR)

۲. محدوده ۳ تا ۱۰ میکرومتر:

• منحنی عبوردهی باید فاقد هرگونه قله جذب اضافی باشد

• تنها استثناء: قله جذب مجاز در محدوده حدود ۶ میکرومتر

ملاحظات کیفی:

• یکنواختی عبوردهی در محدوده کاری از اهمیت ویژه‌ای برخوردار است

• عدم وجود قله‌های جذب غیرمجاز نشان‌دهنده خلوص بالا و یکنواختی ساختار ماده است

• پایداری حرارتی در محدوده دمایی مشخص شده تضمین‌کننده عملکرد پایدار در شرایط عملیاتی است

کاربردهای حساس:

• سیستم‌های تصویربرداری حرارتی پیشرفته

• پنجره‌های اپتیکی در محیط‌های خشن

• تجهیزات لیزر مادون قرمز

این مشخصات فنی تضمین‌کننده کیفیت عالی ماده برای استفاده در کاربردهای حساس اپتیکی و نظامی است. کنترل دقیق این پارامترها در فرآیند تولید انجام می‌شود.

منحنی‌های عبور سولفید روی چندطیفی (CVD ZnS)

شرایط آزمایش و نتایج:

منحنی‌های عبور نوری سولفید روی چندطیفی تولید شده به روش CVD در دمای (۲۰±۳)°C مطابق شکل ارائه شده است. این ماده دارای مشخصات عبوردهی زیر می‌باشد:

۱. در طول موج ۱۰۶۴ نانومتر:

• حداقل عبوردهی ۷۰%

۲. در محدوده ۳ تا ۵ میکرومتر (مادون قرمز میانی):

• حداقل عبوردهی ۶۹%

• منحنی عبور یکنواخت و بدون قله جذب

۳. در محدوده ۸ تا ۱۰ میکرومتر (مادون قرمز دور):

• حداقل عبوردهی ۷۰%

ویژگی‌های کلیدی:

• پایداری حرارتی در محدوده دمایی مشخص شده

• یکنواختی طیفی عالی در محدوده‌های کاری

• کیفیت اپتیکی بالا برای کاربردهای حساس

کاربردهای ویژه:

• سیستم‌های لیزری ۱۰۶۴ نانومتر

• تصویربرداری حرارتی در محدوده ۳-۵ و ۸-۱۰ میکرومتر

• سامانه‌های چندطیفی پیشرفته

این مشخصات، سولفید روی چندطیفی CVD را به گزینه‌ای ایده‌آل برای کاربردهای اپتیکی پیشرفته تبدیل می‌کند.

ضریب شکست سولفید روی تولید شده به روش CVD

مشخصات فنی:

ضریب شکست سولفید روی (CVD ZnS) باید مطابق مقادیر جدول زیر باشد:

ویژگی‌های کلیدی:

• وابستگی طول‌موجی کنترل‌شده در محدوده طیفی وسیع

• پایداری اپتیکی بالا در شرایط محیطی مختلف

• یکنواختی عالی در سطح نمونه (Δn < 0.001)

ملاحظات اندازه‌گیری:

• اندازه‌گیری‌ها در دمای استاندارد ۲۰±۳ درجه سانتی‌گراد انجام شده‌است

• دقت اندازه‌گیری ضریب شکست: ±0.002

• مقادیر برای نمونه‌های با ضخامت استاندارد ۳-۵ میلی‌متر معتبر است

این مقادیر ضریب شکست، پایه‌ای دقیق برای طراحی سیستم‌های اپتیکی با استفاده از سولفید روی CVD فراهم می‌کنند.

استانداردهای کیفی سولفید روی CVD

۱. ناهمگنی ضریب شکست (در طول موج ۰.۶۳۲۸ میکرومتر)

• سولفید روی چندطیفی (CVD ZnS):

  • حداکثر ناهمگنی مجاز: کمتر از ۴×۱۰⁻⁵

  • اهمیت: این پارامتر نشان‌دهنده یکنواختی فوق‌العاده ساختار کریستالی است

  • تأثیر: تضمین‌کننده کیفیت تصویربرداری در سیستم‌های اپتیکی دقیق

۲. استانداردهای مقاومت خمشی

• سولفید روی استاندارد (CVD ZnS):

  • حداقل مقاومت خمشی: بیش از ۱۰۰ مگاپاسکال

  • کاربردها: مناسب برای محیط‌های با تنش مکانیکی بالا

• سولفید روی چندطیفی (CVD ZnS):

  • حداقل مقاومت خمشی: بیش از ۷۰ مگاپاسکال

  • مزیت: ترکیب بهینه خواص اپتیکی و مکانیکی

ملاحظات فنی:

• اندازه‌گیری‌ها تحت شرایط استاندارد آزمایشگاهی (دمای ۲۰±۲°C، رطوبت ۵۰±۵%) انجام می‌شود

• مقادیر ارائه شده مربوط به نمونه‌های با ضخامت ۳-۵ میلی‌متر است

• روش آزمون مقاومت خمشی: مطابق با استاندارد ASTM C1161

این استانداردهای سختگیرانه، کیفیت و قابلیت اطمینان مواد را برای کاربردهای حساس نظامی، پزشکی و صنعتی تضمین می‌کنند.

مواد اپتیکی پیشرفته و کاربردهای تخصصی آنها

1. شیشه اپتیکی N-BK7

• محدوده عبور: 350-2000 نانومتر (مرئی تا مادون قرمز نزدیک)

• کاربردها: تلسکوپ‌ها، سیستم‌های لیزری و اپتیک دقیق

• مزیت: تعادل عالی بین کیفیت و قیمت برای کاربردهای عمومی

2. سیلیکای ذوب‌شده UV

• محدوده عبور گسترده: 185-2100 نانومتر

• ویژگی‌های منحصر به فرد:

  • ضریب انبساط حرارتی بسیار پایین

  • یکنواختی اپتیکی عالی

• کاربردهای ویژه: لیزرهای پرتوان و سیستم‌های تصویربرداری دقیق

3. فلورید کلسیم (CaF₂)

• پارامترهای کلیدی:

  • محدوده کاری: 180 نانومتر تا 8 میکرومتر

  • ضریب شکست پایین

  • مقاومت بالا در برابر آسیب لیزر

• کاربردهای اصلی: طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

4. فلورید باریم (BaF₂)

• ویژگی‌های ممتاز:

  • محدوده انتقال گسترده (200 نانومتر تا 11 میکرومتر)

  • مقاوم در برابر تابش‌های پرانرژی

  • خواص سینتیلاسیون عالی

• ملاحظات کاربردی:

  • حساس به رطوبت (حداکثر دمای کارکرد در محیط مرطوب: 500°C)

  • در محیط خشک تا 800°C قابل استفاده

5. فلورید منیزیم (MgF₂)

• خصوصیات فنی:

  • سختی موس: 415

  • ضریب شکست: 1.38

  • مقاوم در برابر شوک حرارتی و مکانیکی

• محدوده بهینه: 200 نانومتر تا 6 میکرومتر

6. سلنید روی (ZnSe)

• کاربردهای تخصصی:

  • سیستم‌های تصویربرداری حرارتی و پزشکی

  • لیزرهای CO₂ پرتوان

• ملاحظات نگهداری:

  • ماده‌ای نرم با سختی موس 120

  • نیاز به حمل و نقل با دستکش مخصوص

7. سیلیکون (Si)

• ویژگی‌های منحصر به فرد:

  • وزن سبک و چگالی پایین

  • سختی بالا (موس 1150)

• محدودیت‌ها: جذب بالا در 9 میکرومتر

8. ژرمانیوم (Ge)

• مشخصات فنی پیشرفته:

  • محدوده کاری: 2-16 میکرومتر

  • ضریب شکست بالا (~4.0 در 10 میکرومتر)

• ملاحظات طراحی:

  • حساس به دما (حداکثر 100°C)

  • چگالی بالا (5.33 g/cm³)

9. سولفید روی CVD (ZnS)

• ویژگی‌های انقلابی:

  • پوشش کامل طیفی از مرئی تا مایکروویو

  • جایگزین الماس در بسیاری از کاربردها

• کاربردهای پیشرفته:

  • سیستم‌های تصویربرداری حرارتی با وضوح فوق‌العاده

  • پنجره‌های “سه‌گانه اپتیکی”

این مواد با ترکیب ویژگی‌های منحصر به فرد فیزیکی و اپتیکی، امکان طراحی سیستم‌های پیشرفته در حوزه‌های مختلف علمی، صنعتی و نظامی را فراهم می‌کنند. انتخاب هر ماده باید بر اساس نیازهای خاص هر پروژه و با در نظر گرفتن تمام پارامترهای فنی انجام پذیرد.
