لنزهای تخت-مقعر فلورید باریم

توضیحات

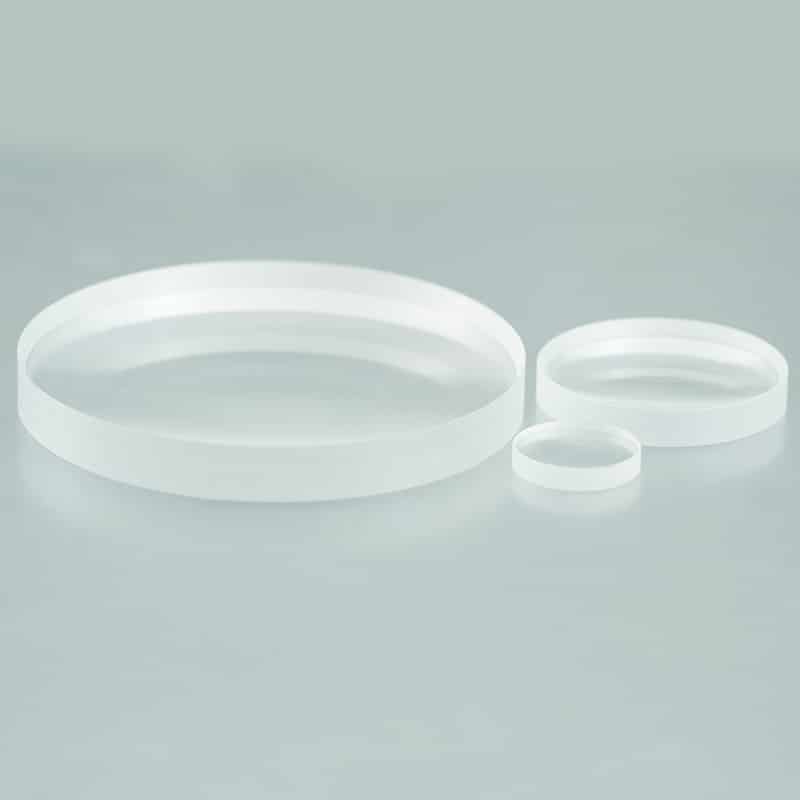

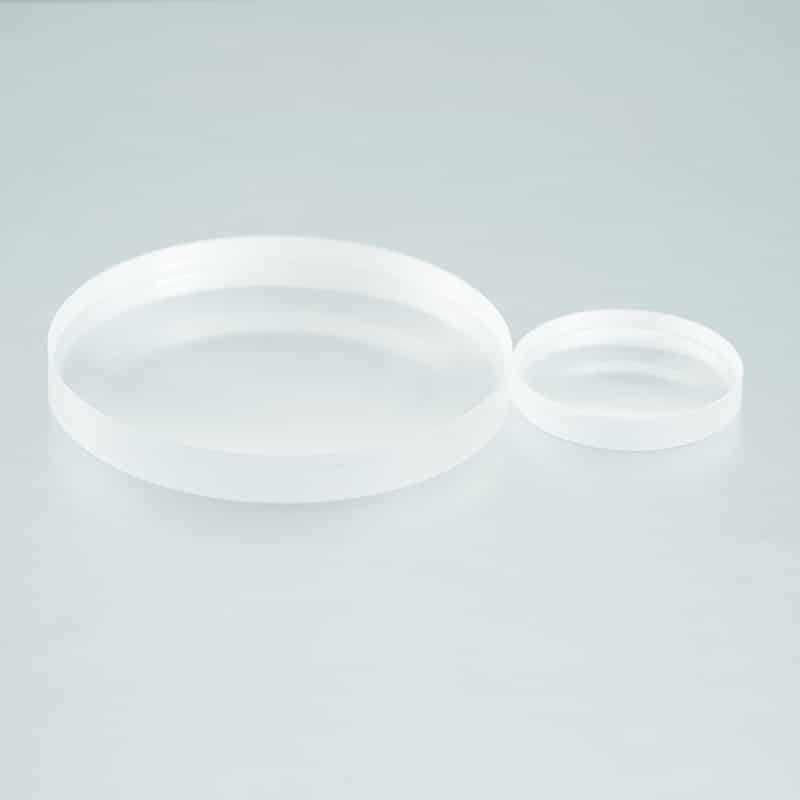

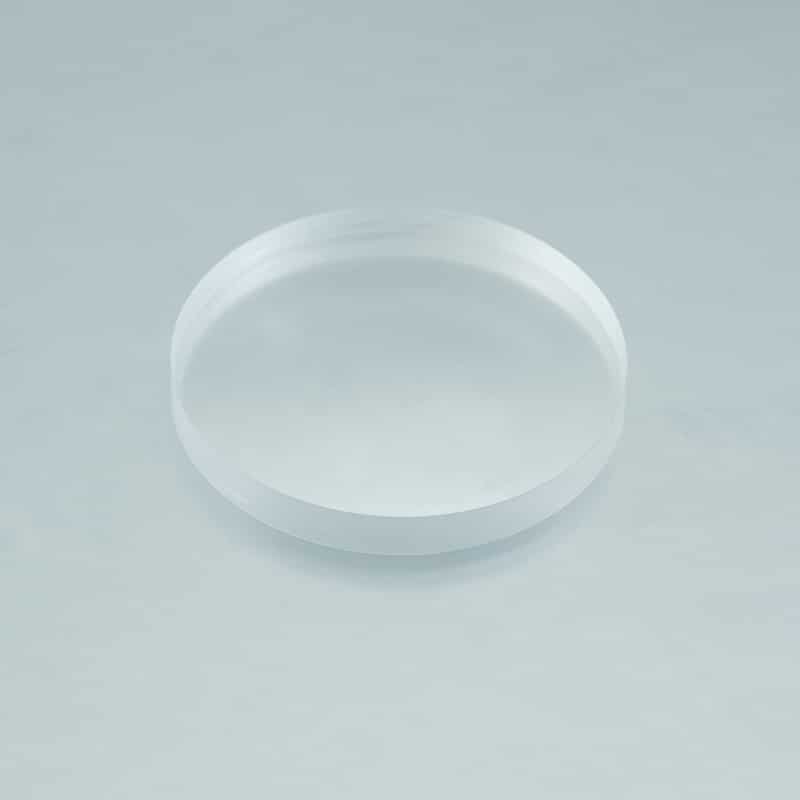

لنزهای تخت-مقعر فلورید باریم (BaF₂)

فلورید باریم (BaF₂) با عبور نوری نزدیک به 90% در محدوده طیفی 200-9500 نانومتر، ماده‌ای ایده‌آل برای کاربردهای اپتیکی پیشرفته محسوب می‌شود. این ماده به طور گسترده در موارد زیر استفاده می‌شود:

• سیستم‌های تصویربرداری سرمایشی

• سیستم‌های اپتیکی هوافضا

• سیستم‌های لیزری

• اجزای اپتیکی شامل:

  • لنزها

  • تقسیم‌کننده‌های پرتو

  • فیلترها

  • منشورها

  • پنجره‌های اپتیکی

ملاحظات محیطی:

• حلالیت نسبی در آب (استفاده در محیط‌های خشک توصیه می‌شود)

• مقاومت بالا در برابر تابش‌های پرانرژی

ساختار و عملکرد لنز تخت-مقعر:

• ترکیب از یک سطح تخت و یک سطح مقعر کروی

• ایجاد ابیراهی کروی منفی

• کاربردهای اصلی:

  • توسعه پرتوهای نوری

  • تعادل انحراف نوری در سیستم‌های چندعدسی

  • افزایش فاصله کانونی موثر سیستم‌های اپتیکی

قابلیت‌های تولیدی شرکت:

• تولید لنزهای تخت-مقعر فلورید باریم با قطر 2 تا 300 میلی‌متر

• ضخامت‌های قابل تولید از 0.12 تا 60 میلی‌متر

• دقت پرداخت سطح تا 20-10 (انحراف موج λ/10 @ 633nm)

فرآیندهای پرداخت پیشرفته:

1. پرداخت دیسک ژله‌ای

2. پرداخت سرعت بالا

3. پرداخت حلقوی

4. پرداخت CNC

تجهیزات کنترل کیفیت:

• دستگاه‌های ZYGO و AFM

• اکسنتریس‌سنج بازتابی و عبوری

• گونیومتر 15 ثانیه‌ای

• سیستم سنترینگ UV ژل

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار 2D و قطرسنج کروی

گزینه‌های پوشش ضد بازتاب:

• پوشش‌های عمومی: MgF₂، UV-AR، UV-VIS

• پوشش‌های مرئی: VIS-EXT، VIS-NIR

• پوشش‌های مادون قرمز: NIR I، NIR II، Telecom-NIR

• پوشش‌های ویژه: SWIR، YAG-BBAR

این لنزها با ترکیب ویژگی‌های نوری ممتاز و مقاومت در برابر تابش‌های پرانرژی، گزینه‌ای ایده‌آل برای کاربردهای پیشرفته اپتیکی محسوب می‌شوند. رعایت شرایط محیطی مناسب برای حفظ عملکرد بهینه این لنزها ضروری است.

• معرفی محصول:

لنزهای تخت-مقعر فلورید باریم (BaF₂) و ویژگی‌های منحصر به فرد آن

ویژگی‌های اپتیکی:

فلورید باریم (BaF₂) دارای محدوده عبور گسترده 200 نانومتر تا 11 میکرومتر با ویژگی‌های زیر است:

• عبوردهی بسیار بالا در مقایسه با فلورید کلسیم (CaF₂)، به ویژه در محدوده بالای 10 میکرومتر

• مقاومت استثنایی در برابر تابش‌های پرانرژی

• کارایی عالی در محدوده فرابنفش (UV)

مزایای رقابتی نسبت به فلورید کلسیم:

1. عملکرد بهتر در محدوده مادون قرمز دور (بالای 10 میکرومتر)

2. پایداری بالاتر در محیط‌های پرتابش

3. کیفیت تصویربرداری مطلوب‌تر در کاربردهای فرابنفش

کاربردهای تخصصی:

• سیستم‌های اپتیکی فرابنفش

• طیف‌سنجی پیشرفته

• تصویربرداری علمی و صنعتی

• سیستم‌های لیزری حساس

توانایی‌های تولیدی شرکت:

• تولید لنزهای تخت-مقعر فلورید باریم در:

  • ابعاد مختلف (از اندازه‌های کوچک تا بزرگ)

  • فاصله‌های کانونی متنوع

• امکان سفارشی‌سازی بر اساس نیازهای خاص پروژه

• کیفیت پرداخت سطح بالا برای کارایی اپتیکی بهینه

این لنزها با ترکیب محدوده عبور گسترده و مقاومت تابشی بالا، گزینه‌ای ایده‌آل برای کاربردهای پژوهشی و صنعتی پیشرفته محسوب می‌شوند. انتخاب دقیق پارامترهای فنی این لنزها می‌تواند بهینه‌سازی سیستم‌های اپتیکی را تضمین کند.

لنزهای تخت-مقعر و کاربردهای اپتیکی آنها

ساختار و عملکرد اپتیکی:

لنزهای تخت-مقعر دارای:

• یک سطح تخت (مسطح)

• یک سطح مقعر (کروی)

می‌باشند که ویژگی‌های زیر را ارائه می‌دهند:

• ایجاد واگرایی پرتوهای نور

• دارای فاصله کانونی منفی

• تولید ابیراهی کروی منفی

کاربردهای اصلی:

1. توسعه پرتوهای نوری (Beam Expansion)

2. سیستم‌های پروژکشن

3. افزایش فاصله کانونی موثر در سیستم‌های اپتیکی

4. تصحیح ابیراهی کروی مثبت در سیستم‌های چندعدسی

نکات بهینه‌سازی عملکرد:

• برای حداقل کردن ابیراهی کروی، پرتوهای کولیمه شده باید از سمت سطح مقعر به لنز تابانده شوند

• این روش تابش موجب بهترین کیفیت تصویر می‌گردد

پارامترهای کلیدی طراحی:

راهنمای انتخاب:

1. برای کاربردهای دقیق تصویربرداری:

   • دقت سطح λ/4 یا بهتر

   • خروج از مرکزیت < 3 دقیقه قوسی

2. در سیستم‌های لیزری:

   • مواد با جذب کم در طول موج کاری

   • پوشش‌های ضد بازتاب تخصصی

3. برای کاربردهای صنعتی:

   • مواد با مقاومت مکانیکی بالا

   • پوشش‌های محافظ ضد خراش

این لنزها با تنوع در پارامترهای فوق، امکان طراحی سیستم‌های اپتیکی با کارایی بالا را فراهم می‌کنند. انتخاب مناسب این پارامترها باید بر اساس نیازهای خاص هر کاربرد انجام شود.

ویژگی‌های اپتیکی فلورید باریم (BaF₂)

مشخصات عبور نوری:

فلورید باریم (BaF₂) دارای محدوده عبور گسترده‌ای از 200 نانومتر تا 11 میکرومتر است که ویژگی‌های منحصر به فردی را ارائه می‌دهد:

1. عملکرد در محدوده مادون قرمز دور:

   • عبوردهی بهتر نسبت به فلورید کلسیم (CaF₂) در طول‌موج‌های بالای 10 میکرومتر

   • کاهش خطی عبوردهی در CaF₂ در حالی که BaF₂ عملکرد پایدارتری دارد

2. ویژگی‌های سینتیلاسیون:

   • کارایی استثنایی در تبدیل انرژی تابشی به نور مرئی

   • مناسب برای ساخت قطعات اپتیکی تخصصی در محدوده‌های:

     • مادون قرمز (IR)

     • فرابنفش (UV)

مقایسه با فلورید کلسیم:

کاربردهای پیشرفته:

• اجزای اپتیکی سیستم‌های فرابنفش

• پنجره‌ها و لنزهای مادون قرمز

• آشکارسازهای پرتوهای یونیزان

• سیستم‌های تصویربرداری علمی

این ماده با ترکیب عبوردهی بالا در محدوده وسیع طیفی و خواص سینتیلاسیون ممتاز، گزینه‌ای ایده‌آل برای کاربردهای اپتیکی پیشرفته محسوب می‌شود. عملکرد برتر آن در محدوده مادون قرمز دور (بالای 10 میکرومتر)، مزیت قابل توجهی نسبت به فلورید کلسیم ارائه می‌دهد.

ویژگی‌های فلورید باریم (BaF₂) و ملاحظات کاربردی

ویژگی‌های اپتیکی و فیزیکی:

فلورید باریم (BaF₂) با محدوده عبور نوری 200 تا 9500 نانومتر، دارای عبوردهی نزدیک به 90% است. این ماده ویژگی‌های منحصر به فردی دارد:

1. مقاومت در برابر تابش‌های پرانرژی:

   • تحمل بالا در برابر تابش‌های یونیزان

   • پایداری اپتیکی در محیط‌های پرتویی

2. محدودیت‌های محیطی:

   • مقاومت کم در برابر رطوبت

   • تخریب عملکرد در دمای 500°C در حضور رطوبت

   • عملکرد پایدار تا 800°C در محیط‌های خشک

ملاحظات ایمنی و نگهداری:

• الزامات ایمنی هنگام کار:

  • استفاده اجباری از دستکش هنگام تماس با قطعات

  • شستشوی کامل دست‌ها پس از کار با ماده

• شرایط نگهداری:

  • ذخیره‌سازی در محیط‌های خشک و کنترل شده

  • جلوگیری از تماس با مایعات

کاربردهای پیشنهادی:

• سیستم‌های اپتیکی پرتوهای پرانرژی

• تجهیزات تصویربرداری در محیط‌های خشک

• اجزای سیستم‌های لیزری پیشرفته

• پنجره‌های اپتیکی در محیط‌های تابشی

این ماده با وجود محدودیت مقاومت در برابر رطوبت، به دلیل محدوده عبور گسترده و مقاومت تابشی بالا، گزینه‌ای ارزشمند برای کاربردهای تخصصی محسوب می‌شود. رعایت دقیق دستورالعمل‌های ایمنی و شرایط عملیاتی برای حفظ عملکرد بهینه آن ضروری است.

پوشش‌های اپتیکی و کاربردهای تخصصی آنها

تعریف و فرآیند پوشش‌دهی:

پوشش‌دهی اپتیکی فرآیند اعمال لایه‌های نازک از مواد دی‌الکتریک شفاف یا فلزی بر روی سطح زیرلایه‌ها است که به روش‌های زیر انجام می‌شود:

• روش‌های فیزیکی (مانند تبخیر در خلا یا کندوپاش)

• روش‌های شیمیایی (مانند رسوب‌دهی شیمیایی از فاز بخار)

اهداف اصلی پوشش‌دهی:

• تنظیم و بهینه‌سازی ویژگی‌های بازتاب و عبور سطح

• تأمین نیازهای تخصصی اپتیکی شامل:

  • کاهش یا افزایش بازتاب نور

  • تقسیم پرتو (Beam Splitting)

  • جداسازی طیفی (Color Separation)

  • فیلتراسیون نوری (Light Filtering)

  • کنترل پلاریزاسیون (Polarization)

انواع پوشش‌های تخصصی قابل ارائه:

1. پوشش‌های ضد بازتاب (AR):

• کاهش تلفات نوری تا 99.9%

• افزایش بازده سیستم‌های اپتیکی

• انواع پهن‌باند برای محدوده‌های:

  • فرابنفش (UV)

  • مرئی (Visible)

  • مادون قرمز نزدیک (NIR)

  • مادون قرمز میانی (Mid-IR)

2. پوشش‌های بازتاب‌دهنده بالا (HR):

• بازتاب بیش از 99% در طول موج‌های طراحی شده

• مناسب برای آینه‌های لیزری و حفره‌های رزونانسی

3. پوشش‌های طیفی تخصصی:

• فیلترهای باندگذر (Bandpass)

• فیلترهای قطع‌کننده (Notch)

• فیلترهای لبه‌ای (Edge)

4. پوشش‌های فلزی:

• پوشش‌های آلومینیومی، طلایی و نقره‌ای

• کاربرد در آینه‌ها و سیستم‌های بازتابی

فناوری‌های پیشرفته اعمال پوشش:

• لایه‌گذاری به روش تبخیر در خلا (Vacuum Deposition)

• کندوپاش مغناطیسی (Magnetron Sputtering)

• لایه‌گذاری یونی (Ion Beam Deposition)

این پوشش‌ها با دقت نانومتری طراحی و اجرا می‌شوند تا بالاترین سطح عملکرد را در سیستم‌های اپتیکی حساس تضمین کنند. انتخاب نوع پوشش باید بر اساس نیازهای خاص هر کاربرد و محدوده طیفی مورد نظر انجام پذیرد.

• اطلاعات فنی

آزمون عبوردهی کریستال‌های فلورید باریم (BaF₂)

تجهیزات آزمایشگاهی مورد استفاده:

۱. طیف‌سنج فرابنفش-مرئی (UV-Visible Spectrophotometer)
۲. طیف‌سنج مادون قرمز تبدیل فوریه (FTIR Spectrophotometer)

مشخصات نمونه‌های آزمایشی:

• جنس نمونه: کریستال‌های فلورید باریم (BaF₂) با کیفیت اپتیکی

• ابعاد نمونه:

  • قطر: ۲۰ تا ۵۰ میلی‌متر

  • ضخامت: ۱۰ ± ۰.۵ میلی‌متر

• پرداخت سطح:

  • کیفیت پرداخت سطح: استاندارد ۸۰/۵۰

  • سطح نمونه کاملاً صیقلی و عاری از هرگونه خط و خش

شرایط آزمایش:

• انجام اندازه‌گیری‌ها در محیط کنترل شده دمایی

• کالیبراسیون دقیق دستگاه‌ها قبل از انجام آزمون

• استفاده از استانداردهای مرجع برای اطمینان از دقت نتایج

پارامترهای مورد بررسی:

• میزان عبوردهی در محدوده طیفی تعیین شده

• یکنواختی عبوردهی در سطح نمونه

• بررسی وجود هرگونه جذب غیرعادی در طول موج‌های مختلف

گزارش‌دهی نتایج:

• ارائه منحنی‌های عبوردهی با دقت بالا

• ثبت هرگونه ناهنجاری در مشخصات عبوردهی

• مقایسه نتایج با استانداردهای کیفی تعیین شده

این آزمون با دقت بالا انجام می‌شود تا کیفیت نوری کریستال‌های فلورید باریم برای کاربردهای تخصصی تأیید شود. رعایت دقیق تمامی پارامترهای آزمایشگاهی تضمین‌کننده قابلیت اطمینان نتایج است.

زیرکریستال (Sub-crystal)

● در بررسی با نور روز و با چشم غیرمسلح، نوارهای بیدی (willow stripes) روی سطح کریستال با مساحتی کمتر از ۱/۶ (قطر انتهایی) مشاهده میشوند، اما پس از صیقلکاری، این نوارها قابلرؤیت نیستند.

توضیح علمی:

ساختار زیرکریستال (Sub-crystal) دارای نقصهای بلوری جزئی است که به صورت نوارهای بیدی (خطوط موجدار شبیه به برگ بید) روی سطح آن ظاهر میشوند. این نوارها معمولاً ناشی از تنشهای داخلی یا تغییرات جزئی در رشد بلور هستند. با این حال، از آنجا که این ناهنجاریها سطحی و کمعمقاند، پس از پرداخت و صیقلکاری مناسب، کاملاً حذف میشوند. این ویژگی نشان میدهد که نقص ساختاری این کریستالها عمدتاً محدود به لایههای خارجی بوده و بر کیفیت کلی بلور تأثیر چشمگیری نمیگذارد.

پلی‌کریستال (چندبلوره)

● در بررسی با نور روز و با چشم غیرمسلح، خطوط مرزی نفوذکننده‌ای روی سطح کریستال مشاهده می‌شود که اختلاف واضحی در میزان روشنایی و تاریکی بین دو طرف این مرزها وجود دارد.

توضیح علمی:

ساختار پلی‌کریستال از بلورهای کوچک متعدد (دانه‌های بلوری) تشکیل شده که هرکدام جهت‌گیری شبکه‌ای متفاوتی دارند. مرزهای دانه‌ای (grain boundaries) بین این بلورها به‌صورت خطوطی قابل‌رؤیت هستند که به دلیل تفاوت در انعکاس و شکست نور در جهات کریستالوگرافی مختلف، اختلاف محسوسی در میزان روشنایی دو طرف مرز ایجاد می‌کنند. این ویژگی نشان‌دهنده ماهیت ناهمگون و چندبلوره ماده است که بر خلاف ساختارهای تک‌بلور (مونوکریستال)، از یکنواختی اپتیکی و ساختاری کمتری برخوردار می‌باشد.

مواد اپتیکی و کاربردهای آنها

●N-BK7
N-BK7 پرکاربردترین شیشه اپتیکی برای ساخت قطعات اپتیکی باکیفیت است. این ماده دارای عبوردهی عالی در محدوده مرئی تا مادون قرمز نزدیک (350-2000 نانومتر) بوده و در تلسکوپ‌ها، لیزرها و سایر زمینه‌ها کاربرد گسترده‌ای دارد. معمولاً زمانی از N-BK7 استفاده می‌شود که مزایای اضافی سیلیکای ذوب‌شده UV (مانند عبوردهی بسیار خوب و ضریب انبساط حرارتی پایین در محدوده UV) مورد نیاز نباشد.

●سیلیکای ذوب‌شده UV
سیلیکای ذوب‌شده UV عبوردهی بالایی از محدوده UV تا مادون قرمز نزدیک (185-2100 نانومتر) دارد. علاوه بر این، یکنواختی بهتر و ضریب انبساط حرارتی کمتری نسبت به H-K9L (N-BK7) دارد که آن را برای کاربردهای لیزرهای پرتوان و تصویربرداری ایده‌آل می‌کند.

●فلورید کلسیم
به دلیل عبوردهی بالا و ضریب شکست کم در محدوده 180 نانومتر تا 8 میکرومتر، از فلورید کلسیم به عنوان پنجره و لنز در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی استفاده می‌شود. همچنین به دلیل آستانه تحمل بالا در برابر لیزر، کاربردهای خوبی در لیزرهای اگزایمر دارد.

●فلورید باریم
فلورید باریم عبوردهی بالایی در محدوده 200 نانومتر تا 11 میکرومتر دارد و در برابر تابش‌های پرانرژی مقاوم است. این ماده خاصیت سینتیلاسیون عالی داشته و برای ساخت قطعات اپتیکی مادون قرمز و فرابنفش مناسب است. با این حال، مقاومت کمی در برابر آب دارد و در صورت تماس با آب در دمای 500 درجه سانتیگراد تخریب می‌شود، اما در محیط خشک تا 800 درجه سانتیگراد قابل استفاده است. نکته مهم: هنگام کار با این ماده باید از دستکش استفاده کرد و پس از کار دست‌ها را به دقت شست.

●فلورید منیزیم
فلورید منیزیم برای کاربردهای محدوده 200 نانومتر تا 6 میکرومتر ایده‌آل است. این ماده در محدوده UV عمیق و IR دور بادوام‌تر از سایر مواد است و مقاومت بالایی در برابر خوردگی شیمیایی، آسیب لیزر، شوک مکانیکی و شوک حرارتی دارد. سختی آن (عدد کانوپ 415) از فلورید کلسیم بیشتر اما از سیلیکای ذوب‌شده کمتر است و ضریب شکست آن 1.38 می‌باشد.

●سلنید روی
سلنید روی عبوردهی بالایی در محدوده 600 نانومتر تا 16 میکرومتر دارد و معمولاً در تصویربرداری حرارتی، مادون قرمز و سیستم‌های پزشکی استفاده می‌شود. همچنین به دلیل جذب پایین، برای لیزرهای CO2 پرتوان مناسب است. توجه: این ماده نرم است (عدد کانوپ 120) و به راحتی خط برمی‌دارد، بنابراین برای محیط‌های خشن توصیه نمی‌شود. هنگام تمیز کردن باید از فشار یکنواخت استفاده کرد و بهتر است از دستکش یا پوشش انگشت استفاده شود. از ابزارهایی مانند پنس نباید استفاده کرد.

●سیلیکون
سیلیکون برای محدوده مادون قرمز نزدیک (1.2-8 میکرومتر) مناسب است. چگالی پایین آن باعث شده برای کاربردهای حساس به وزن (به ویژه در محدوده 3-5 میکرومتر) ایده‌آل باشد. سختی آن (عدد کانوپ 1150) از ژرمانیم بیشتر و کمتر شکننده است. به دلیل جذب بالا در 9 میکرومتر، برای کاربردهای انتقال در لیزرهای CO2 مناسب نیست.

●ژرمانیم
ژرمانیم برای محدوده مادون قرمز نزدیک (2-16 میکرومتر) و لیزرهای مادون قرمز مناسب است. ضریب شکست بالا، انحنای سطح کم و ابیراهی رنگی پایین آن باعث شده در سیستم‌های تصویربرداری کم‌توان معمولاً نیازی به تصحیح نداشته باشد. اما به دما حساس است و با افزایش دما، عبوردهی آن کاهش می‌یابد؛ بنابراین فقط تا 100 درجه سانتیگراد قابل استفاده است. چگالی آن (5.33 گرم بر سانتیمتر مکعب) در طراحی سیستم‌های حساس به وزن باید مدنظر قرار گیرد. سطح پرداخت شده با دستگاه تراش الماسه، آن را برای کاربردهای مادون قرمز از جمله تصویربرداری حرارتی، تقسیم‌کننده‌های پرتو مادون قرمز، دورسنجی و سیستم‌های FLIR مناسب کرده است.

●CVD ZnS
CVD ZnS تنها ماده اپتیکی مادون قرمز (به غیر از الماس) است که محدوده مرئی تا مادون قرمز موج بلند (LWIR) و حتی امواج مایکروویو را پوشش می‌دهد و مهم‌ترین ماده برای پنجره‌های LWIR محسوب می‌شود. از آن می‌توان در پنجره‌ها و لنزهای سیستم‌های تصویربرداری حرارتی با وضوح بالا و همچنین کاربردهای پیشرفته مانند پنجره‌های “سه‌اپتیکی” و پنجره‌های ترکیبی لیزر مادون قرمز نزدیک/دو رنگ مادون قرمز استفاده کرد.
