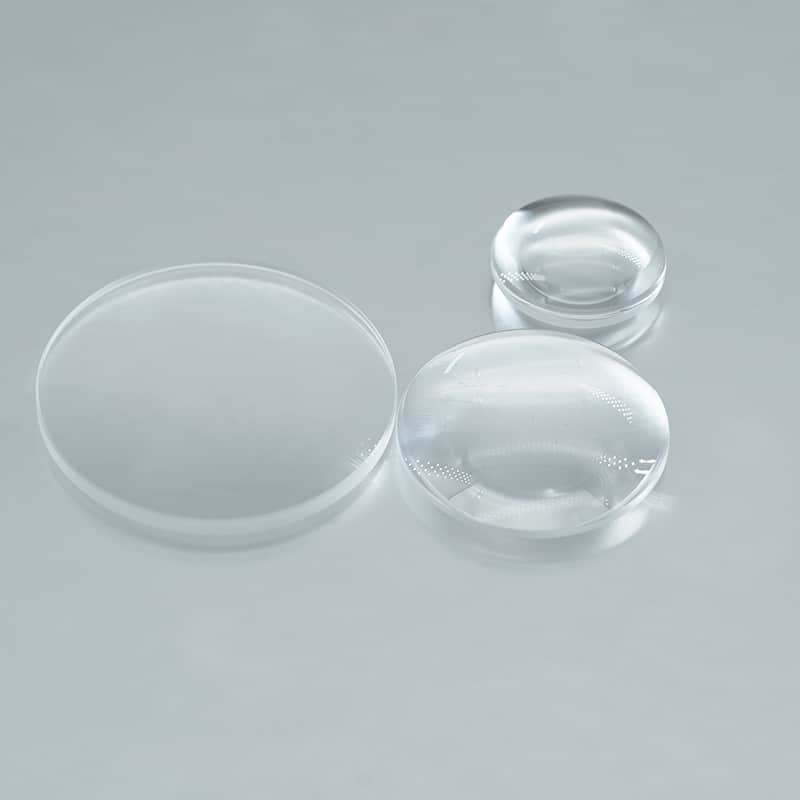

عدسی‌های دو-کوژ از جنس

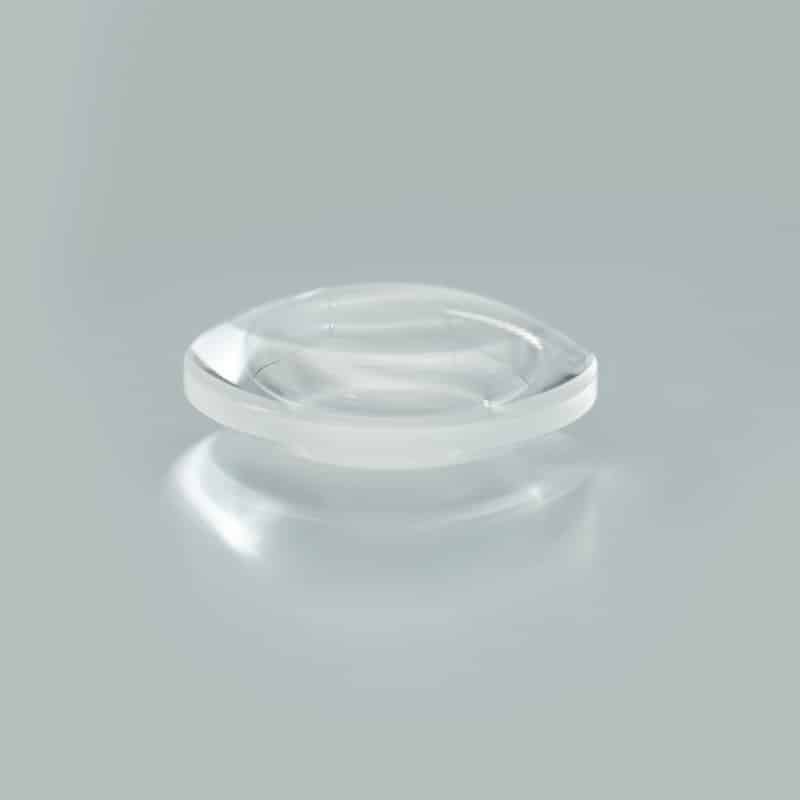

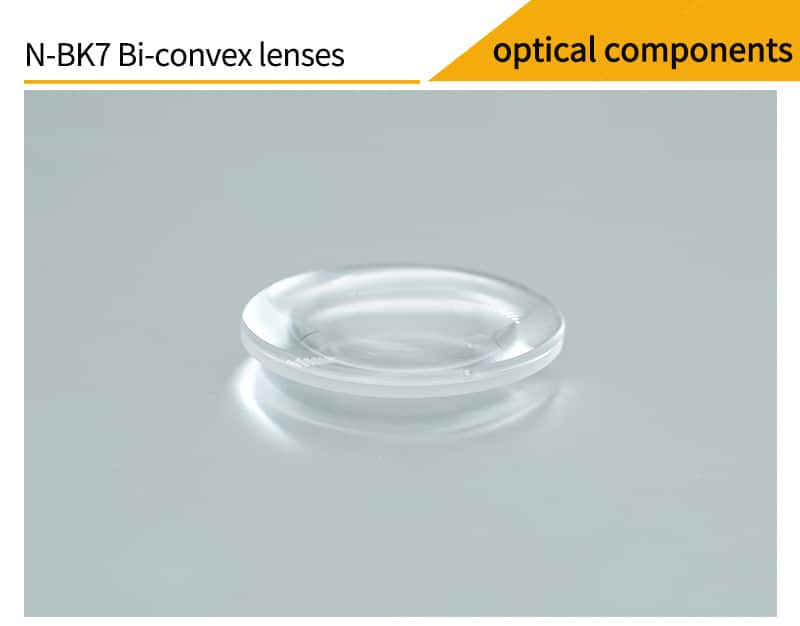

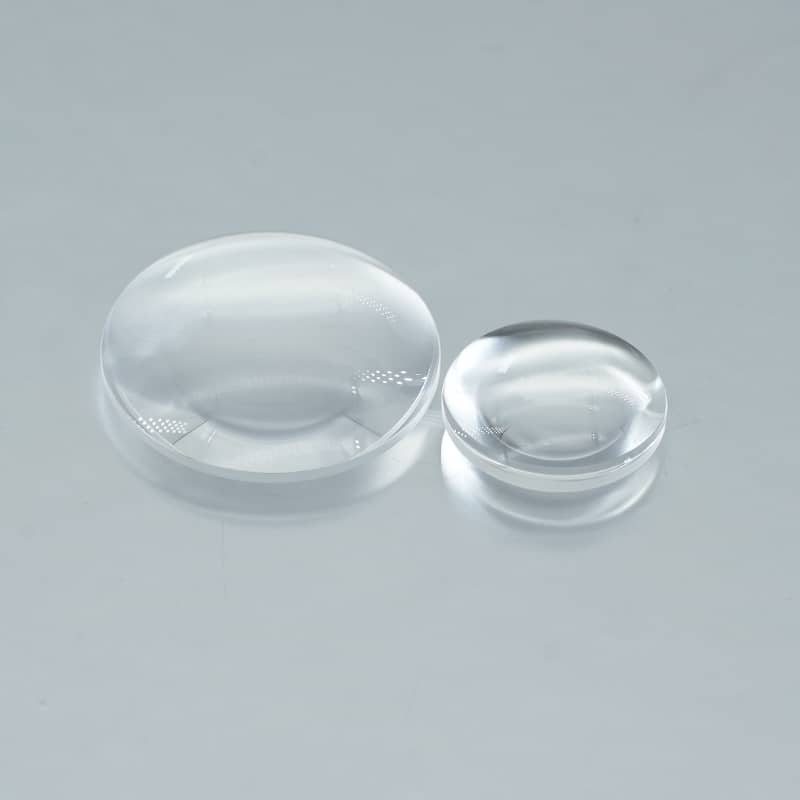

عدسی‌های دو-کوژ (Double-Convex) از جنس N-BK7

عدسی دو-کوژ دارای دو سطح کروی محدب است که شامل:

• سطح ورودی (Incident Surface)

• سطح خروجی (Emitting Surface)
  می‌باشد. این طراحی باعث ایجاد فاصله کانونی بلندتر در مرکز عدسی و فاصله کانونی کوتاه‌تر در لبه‌های عدسی می‌شود.

مزایای شیشه اپتیکی N-BK7:

• عملکرد بالا با هزینه اقتصادی

• یکنواختی ماده عالی

• همگنی بالای ضریب شکست (±2×10⁻⁴)

• دوگان شکست تنشی پایین (<4 nm/cm)

• حداقل حباب و ناخالصی‌های خطی

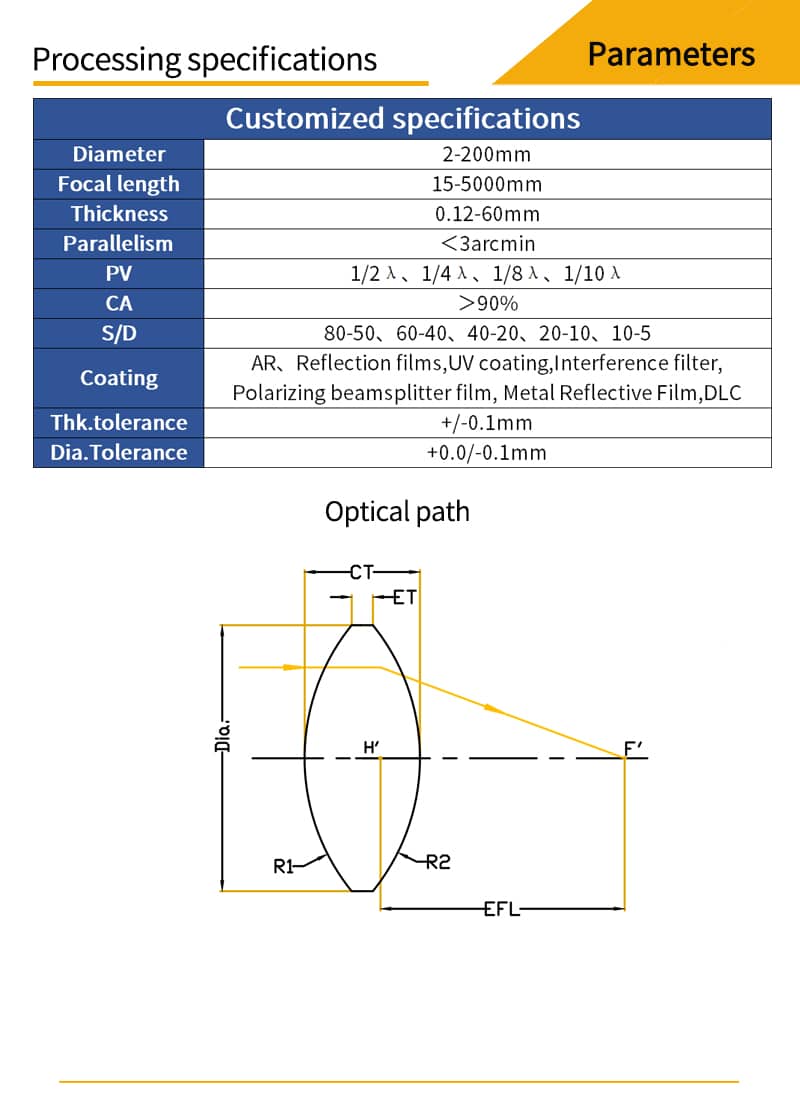

مشخصات فنی و قابلیت‌های تولید:

• قطر: 2 تا 300 میلی‌متر

• ضخامت: 0.12 تا 60 میلی‌متر

• دقت اپتیکی: تا سطح 20-10 و λ/10 @633nm

فرآیندهای پرداخت سطح:

1. پرداخت دیسک ژله‌ای

2. پرداخت سرعت بالا

3. پرداخت حلقوی (Ring Polishing)

4. پرداخت CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO و AFM

• مترهای خارج‌ازمرکزیت انعکاسی و عبوری

• گونیومتر 15 ثانیه‌ای

• سیستم مرکزگذاری UV

• اندازه‌گیر ضخامت لیزری غیرتماسی

پوشش‌های ضد بازتاب (AR Coatings):

• پوشش‌های استاندارد: MgF₂

• پوشش‌های تخصصی:
  UV-AR, UV-VIS, VIS-EXT, VIS-NIR,
  NIR I/II, Telecom-NIR, SWIR, YAG-BBAR

این عدسی‌ها با دقت نانومتری تولید شده و برای کاربردهای زیر مناسب هستند:

• سیستم‌های تصویربرداری دقیق

• تجهیزات لیزری

• دستگاه‌های اندازه‌گیری اپتیکی

• کاربردهای آزمایشگاهی و صنعتی

عدسی‌های دو-کوژ از جنس N-BK7

ویژگی‌های کلیدی:
شیشه اپتیکی N-BK7 به‌طور گسترده در محدوده‌های طیفی مرئی تا فروسرخ موج کوتاه کاربرد دارد. عدسی‌های دو-کوژ این ماده، نور را در یک نقطه کانونی متمرکز می‌کنند و عمدتاً در موارد زیر استفاده می‌شوند:

• هدف‌گیری و فوکوس منابع نور تک‌فام

• تک‌موج کردن (Collimation) پرتوها

• گسترش پرتو (Beam Expansion)

مشخصات فنی محصول:
شرکت ما آماده ارائه عدسی‌های دو-کوژ N-BK7 با:

• ابعاد متنوع (سفارشی‌سازی بر اساس نیاز)

• فاصله‌های کانونی مختلف

• کیفیت سطحی بالا (تا λ/10 @633nm)

کاربردهای تخصصی:

1. سیستم‌های لیزری

2. تجهیزات تصویربرداری دقیق

3. دستگاه‌های اندازه‌گیری اپتیکی

4. سیستم‌های نورپردازی تخصصی

این عدسی‌ها با دقت ابعادی بالا و کیفیت اپتیکی مطلوب تولید می‌شوند و می‌توانند نیازهای طیف وسیعی از کاربردهای صنعتی و آزمایشگاهی را برآورده سازند. برای انتخاب پارامترهای بهینه می‌توانید با کارشناسان فنی ما مشورت نمایید.

عدسی‌های دو-کوژ و ویژگی‌های فنی آنها

ساختار و عملکرد:
عدسی دو-کوژ دارای دو سطح کروی با شعاع انحنای یکسان است که این ویژگی باعث می‌شود فاصله شیء و تصویر در آن برابر یا بسیار نزدیک به هم باشد. این عدسی‌ها با دارا بودن فاصله کانونی مثبت، نور را در یک نقطه متمرکز می‌کنند و کاربردهای اصلی آنها شامل موارد زیر است:

• متمرکز کردن پرتوهای موازی (Collimated Beam)

• موازی کردن نور نقطه‌ای (Point Source Collimation)

• کاربردهای تصویربرداری دقیق

پارامترهای فنی مهم:

1. ابعاد فیزیکی (سایز عدسی)

2. فاصله کانونی (مقدار مثبت)

3. طول موج طراحی (بهینه‌سازی شده برای محدوده خاص)

4. کیفیت پرداخت سطح:

   • صافی سطح (Surface Finish)

   • دقت سطح (Surface Accuracy)

5. خارج از مرکزیت (انحراف سطوح اپتیکی)

6. جنس ماده پایه (معمولاً N-BK7 یا مواد تخصصی)

7. ویژگی‌های اضافی:

   • پوشش‌های ضد بازتاب

   • مقاومت حرارتی و مکانیکی

انتخاب بهینه:
با در نظر گرفتن:

• نیازهای خاص هر کاربرد

• شرایط محیطی سیستم

• محدودیت‌های طراحی اپتیکی
  می‌توان پارامترهای مناسب را انتخاب نمود.

نکته فنی: این عدسی‌ها به دلیل ساختار متقارن و کیفیت اپتیکی بالا، گزینه‌ای ایده‌آل برای سیستم‌های تصویربرداری حساس و دستگاه‌های دقیق اندازه‌گیری هستند.

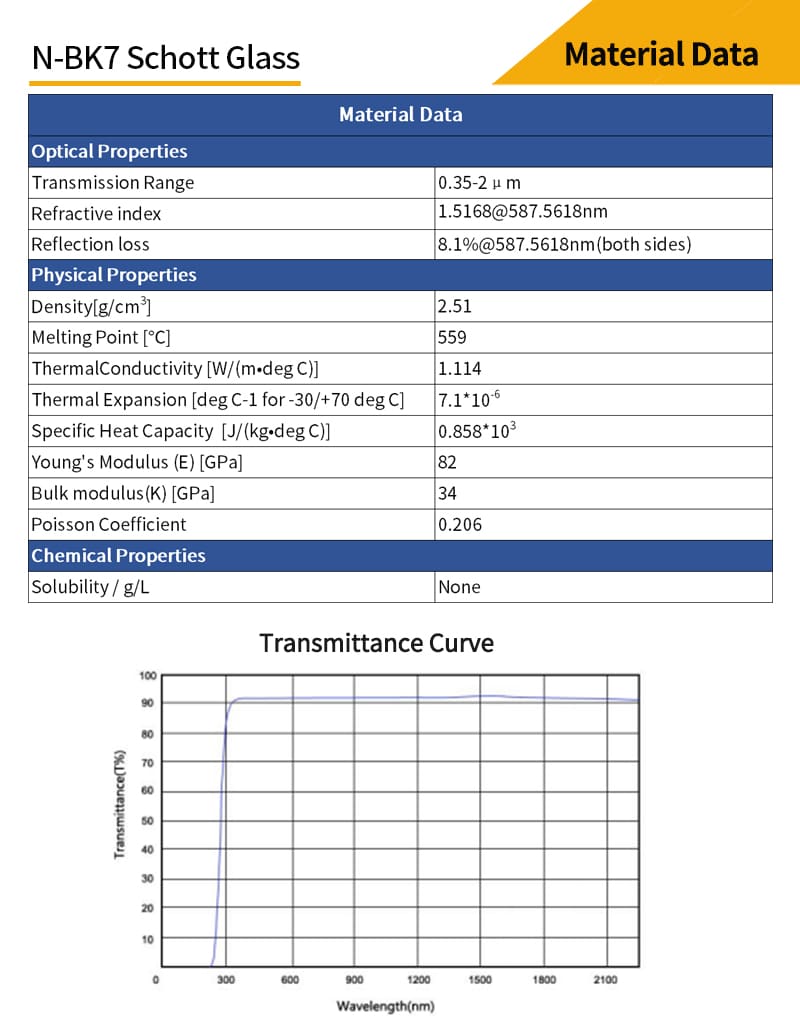

ویژگی‌های ماده اپتیکی N-BK7

کاربردها:
شیشه اپتیکی N-BK7 به طور گسترده در محدوده نور مرئی تا فروسرخ موج کوتاه استفاده می‌شود. مزایای اصلی این ماده عبارتند از:

مزایای کلیدی:
✓ عملکرد بالا با هزینه اقتصادی
✓ یکنواختی ماده عالی
✓ همگنی بالا در ضریب شکست (تغییرات کمتر از ±2×10⁻⁴)
✓ دوگان شکست تنشی پایین (کمتر از 4 nm/cm)
✓ حداقل حباب و ناخالصی‌های خطی

ویژگی‌های ماده:
کیفیت بالای مواد اپتیکی به طور خاص در همگنی آنها و محدوده بسیار باریک تغییرات ضریب شکست در سرتاسر شیشه مشخص می‌شود. این ویژگی برای کاربردهای زیر حیاتی است:

• لیزرهای پرتوان

• کاربردهای نجومی و فضایی

خصوصیات فنی:

• تحمل دمای انتقال پایین (زیر 550°C) که منجر به:

  • افزایش عمر قالب تا 30%

  • کاهش زمان پرس تا 25%

• واکنش شیمیایی کم با مواد قالب

• تلرانس‌های اپتیکی دقیق (تا λ/10)

• تنوع سایز از 2 تا 300 میلی‌متر

امکانات تأمین:

• مواد خام اپتیکی با خلوص بالا

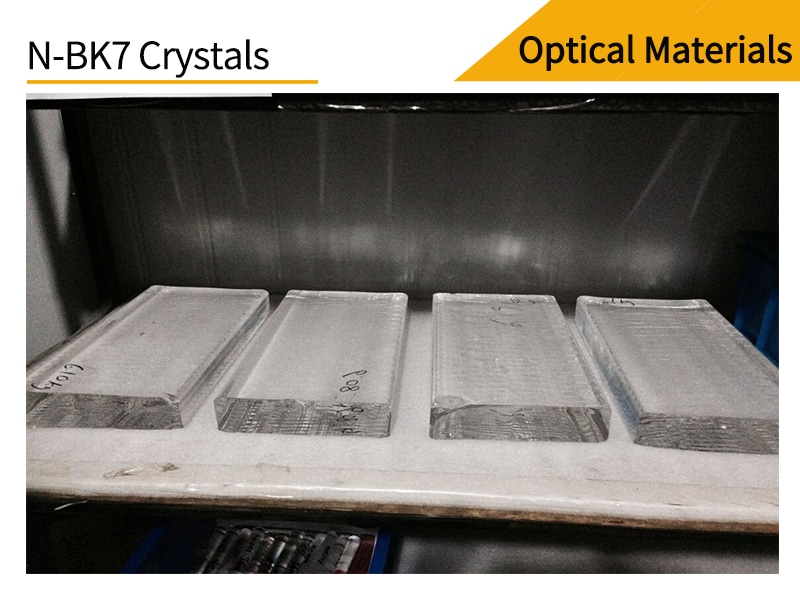

• شمش‌های اپتیکی با کیفیت

• قطعات اپتیکی آماده با دقت بالا

کاربردهای تخصصی:

1. فناوری لیزرهای پرانرژی:

   • سیستم‌های لیزر صنعتی

   • تجهیزات پزشکی لیزری

2. صنعت نیمه‌هادی:

   • لیتروگرافی نوری

   • سیستم‌های بازرسی چیپ

3. فناوری فضایی:

   • تلسکوپ‌های نجومی

   • سیستم‌های تصویربرداری ماهواره‌ای

4. تجهیزات اندازه‌گیری دقیق:

   • اینترفرومترها

   • سیستم‌های بازرسی اپتیکی

این ماده به دلیل ترکیب منحصر به فرد خواص اپتیکی و مکانیکی، انتخاب اول بسیاری از کاربردهای حساس صنعتی و تحقیقاتی محسوب می‌شود.

مزایای منحصر به فرد شیشه اپتیکی N-BK7

شیشه اپتیکی N-BK7 با دارا بودن ویژگی‌های استثنایی، به عنوان یکی از پرکاربردترین مواد در صنعت اپتیک شناخته می‌شود. مهم‌ترین مزایای این ماده عبارتند از:

1. کارایی اپتیکی برتر:

• عملکرد عالی در محدوده طیفی مرئی تا فروسرخ نزدیک (350-2000 نانومتر)

• کیفیت تصویربرداری ممتاز در سیستم‌های دقیق

2. صرفه اقتصادی قابل توجه:

• قیمت تولید مناسب در مقایسه با کیفیت بالا

• مقرون‌به‌صرفه برای تولید انبوه

3. یکنواختی ماده:

• ثبات خواص فیزیکی در تمام حجم نمونه

• تغییرات ناچیز در ویژگی‌های اپتیکی

4. همگنی بی‌نظیر ضریب شکست:

• تغییرات بسیار محدود (±2×10⁻⁴) در ضریب شکست

• مناسب برای سیستم‌های اپتیکی حساس

5. ویژگی‌های ساختاری مطلوب:

• دوگان شکست تنشی کمتر از 4 نانومتر بر سانتی‌متر

• حداقل تعداد حباب‌های داخلی (کمتر از 0.1mm⁻³)

• ناخالصی‌های خطی ناچیز

این ترکیب استثنایی از ویژگی‌ها، N-BK7 را به گزینه‌ای ایده‌آل برای کاربردهای زیر تبدیل کرده است:

• سیستم‌های تصویربرداری پیشرفته

• تجهیزات لیزری صنعتی و پزشکی

• ابزارهای دقیق اندازه‌گیری

• کاربردهای فضایی و نجومی

کیفیت بالا همراه با قیمت مناسب، این ماده را به انتخابی بهینه برای پروژه‌هایی تبدیل کرده که به تعادل بین عملکرد و هزینه نیاز دارند. شایان ذکر است که این شیشه اپتیکی با استانداردهای MIL-G-174 و ISO 10110 مطابقت کامل دارد.

پوشش‌های اپتیکی و کاربردهای تخصصی

تعریف فنی:
پوشش‌دهی اپتیکی به فرآیند اعمال لایه‌های نازک (Thin Films) از مواد دی‌الکتریک یا فلزی بر روی سطح زیرلایه‌های اپتیکی اطلاق می‌شود که به روش‌های زیر انجام می‌پذیرد:

• روش‌های فیزیکی (PVD: Physical Vapor Deposition)

• روش‌های شیمیایی (CVD: Chemical Vapor Deposition)

اهداف اصلی پوشش‌دهی:

• تنظیم ضریب بازتاب سطح (R) و ضریب عبور (T)

• کنترل دقیق پلاریزاسیون نور

• فیلتراسیون طیفی پیشرفته

• تفکیک پرتو با دقت بالا (Beam Splitting)

• کاهش تلفات نوری تا کمتر از 0.1% در سطح مشترک

انواع پوشش‌های تخصصی قابل ارائه:

۱. لایه‌های ضد بازتاب (AR Coatings):

• پوشش‌های پهن‌باند (Broadband) برای محدوده‌های:

  • فرابنفش (UV: 185-400nm) – بازتاب کمتر از 0.5%

  • مرئی (Visible: 400-700nm) – بازتاب کمتر از 0.25%

  • فروسرخ نزدیک (NIR: 700-1100nm)

  • فروسرخ میانی (Mid-IR: 3-5μm)

۲. لایه‌های بازتاب‌دهنده بالا (HR Coatings):

• بازتاب بیش از 99.9% در طول موج‌های طراحی شده

• مقاومت حرارتی بالا تا 500°C

۳. لایه‌های طیفی (Spectral Coatings):

• فیلترهای باند باریک (Bandpass) با FWHM تا 1nm

• فیلترهای لبه تیز (Edge Filters) با عبور 90%

۴. لایه‌های فلزی (Metallic Coatings):

• پوشش‌های طلا (Au) برای محدوده IR

• پوشش‌های آلومینیومی (Al) با بازتاب 92-98%

ویژگی‌های کلیدی:

• کنترل ضخامت لایه‌ها با دقت ±0.1nm

• چسبندگی عالی (مطابق استاندارد MIL-C-48497)

• مقاومت در برابر شرایط محیطی شدید

• پایداری بلندمدت (بیش از 10 سال در شرایط استاندارد)

این پوشش‌ها با بهینه‌سازی مشخصات سطح، کارایی سیستم‌های اپتیکی را تا 40% افزایش داده و در کاربردهای زیر استفاده می‌شوند:

• سیستم‌های لیزری پرتوان

• تلسکوپ‌های نجومی

• میکروسکوپ‌های پیشرفته

• تجهیزات پزشکی اپتیکی

مواد اپتیکی پیشرفته و کاربردهای تخصصی آنها

1. شیشه اپتیکی N-BK7

• پرکاربردترین ماده برای تولید قطعات اپتیکی باکیفیت

• محدوده عبور نور: 350-2000 نانومتر (مرئی تا فروسرخ نزدیک)

• کاربردهای اصلی: تلسکوپ‌ها، سیستم‌های لیزری، منشورها

• گزینه اقتصادی برای کاربردهای عمومی (بدون نیاز به خواص سیلیکای ذوب‌شده UV)

2. سیلیکای ذوب‌شده UV

• محدوده عبور گسترده: 185-2100 نانومتر

• ضریب انبساط حرارتی بسیار پایین (0.55×10⁻⁶/°C)

• یکنواختی عالی (Δn < 5×10⁻⁶)

• مناسب برای لیزرهای پرتوان و سیستم‌های تصویربرداری دقیق

3. فلورید کلسیم (CaF₂)

• محدوده کاری وسیع: 180 نانومتر تا 8 میکرون

• ضریب شکست پایین (1.39 @ 5μm)

• مقاومت بالا در برابر لیزر (آستانه آسیب >15 J/cm²)

• کاربردها: پنجره طیف‌سنج‌ها، سیستم‌های تصویربرداری حرارتی، لیزرهای اگزایمر

4. فلورید باریم (BaF₂)

• محدوده عبور: 200 نانومتر تا 11 میکرون

• مقاوم در برابر تابش‌های پرانرژی (تا 10⁶ rad)

• خاصیت سینتیلاسیون عالی (زمان واپاشی 0.8ns)

• محدودیت: حساس به رطوبت (رطوبت نسبی <40%)

• نکته ایمنی: الزام استفاده از دستکش نیتریلی

5. فلورید منیزیم (MgF₂)

• محدوده کاری: 200 نانومتر تا 6 میکرون

• سختی بالا (415 Knoop)

• مقاومت استثنایی در برابر:

  • شوک حرارتی (ΔT > 500°C)

  • آسیب لیزری (آستانه >10 J/cm² @1064nm)

  • خوردگی شیمیایی

6. سلنید روی (ZnSe)

• محدوده عبور: 600 نانومتر تا 16 میکرون

• جذب بسیار پایین در 10.6μm (<0.0005 cm⁻¹)

• کاربردهای ویژه:

  • اجزای اپتیکی لیزر CO₂ پرتوان

  • سیستم‌های تصویربرداری پزشکی

• ملاحظات:

  • سختی پایین (120 Knoop)

  • نیاز به پوشش محافظ سخت (Hard Carbon Coating)

7. سیلیکون (Si)

• محدوده کاری: 1.2 تا 8 میکرون

• چگالی پایین (2.33 g/cm³)

• سختی بالا (1150 Knoop)

• نامناسب برای لیزر CO₂ (جذب شدید در 9μm)

8. ژرمانیوم (Ge)

• محدوده کاری: 2 تا 16 میکرون

• ضریب شکست بالا (4.0 @10μm)

• حساسیت دمایی (dT/dn = 396×10⁻⁶/°C)

• کاربردهای ویژه:

  • سیستم‌های FLIR

  • تفکیک‌کننده‌های پرتو فروسرخ

  • تله‌متری لیزری

9. ZnS تولید شده به روش CVD

• پوشش طیفی کامل: مرئی تا مایکروویو

• کاربردهای پیشرفته:

  • پنجره‌های “سه-اپتیکی” (VIS/MWIR/LWIR)

  • سیستم‌های تصویربرداری حرارتی با وضوح بالا (>1280×1024)

  • پنجره‌های ترکیبی لیزر/دو-رنگ فروسرخ

هر ماده با توجه به مشخصات منحصر به فرد خود، در کاربردهای خاصی بهترین عملکرد را ارائه می‌دهد. انتخاب ماده مناسب باید با در نظر گرفتن پارامترهای زیر انجام شود:

• محدوده طول موج کاری

• شرایط محیطی

• الزامات مکانیکی

• محدودیت‌های بودجه‌ای
