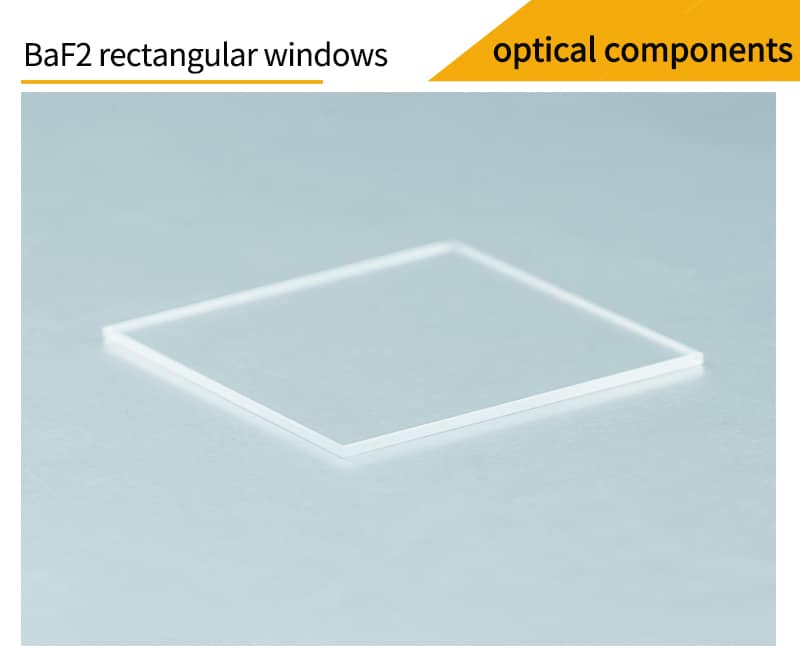

پنجره‌های مستطیلی فلوئورید باریم

پنجره‌های مستطیلی فلوئورید باریم (BaF₂)

پنجره‌های نوری از جمله المان‌های پایه‌ای در اپتیک هستند که معمولاً به عنوان محافظ حسگرهای الکترونیکی یا دتکتورها در برابر محیط خارجی استفاده می‌شوند. این قطعات دو محیط را از یکدیگر جدا می‌کنند (مانند جداسازی فضای داخلی دستگاه از محیط بیرونی) و از تجهیزات داخلی در برابر عوامل خارجی محافظت می‌نمایند، بدون آن‌که بر بزرگ‌نمایی سیستم تأثیر بگذارند.

فلوئورید باریم (BaF₂) در محدوده طیفی ۲۰۰ تا ۹۵۰۰ نانومتر، ضریب عبور نوری نزدیک به ۹۰٪ دارد و به‌طور رایج در سیستم‌های تصویربرداری با خنک‌سازی کریوژنیک، لنزها، تقسیم‌کننده‌های پرتو، فیلترها، منشورها و پنجره‌های نوری در سیستم‌های اپتیکی هوافضا و لیزر کاربرد دارد. این ماده تا حدی در آب حل‌شدنی است و بهتر است در محیط‌های خشک مورد استفاده قرار گیرد.

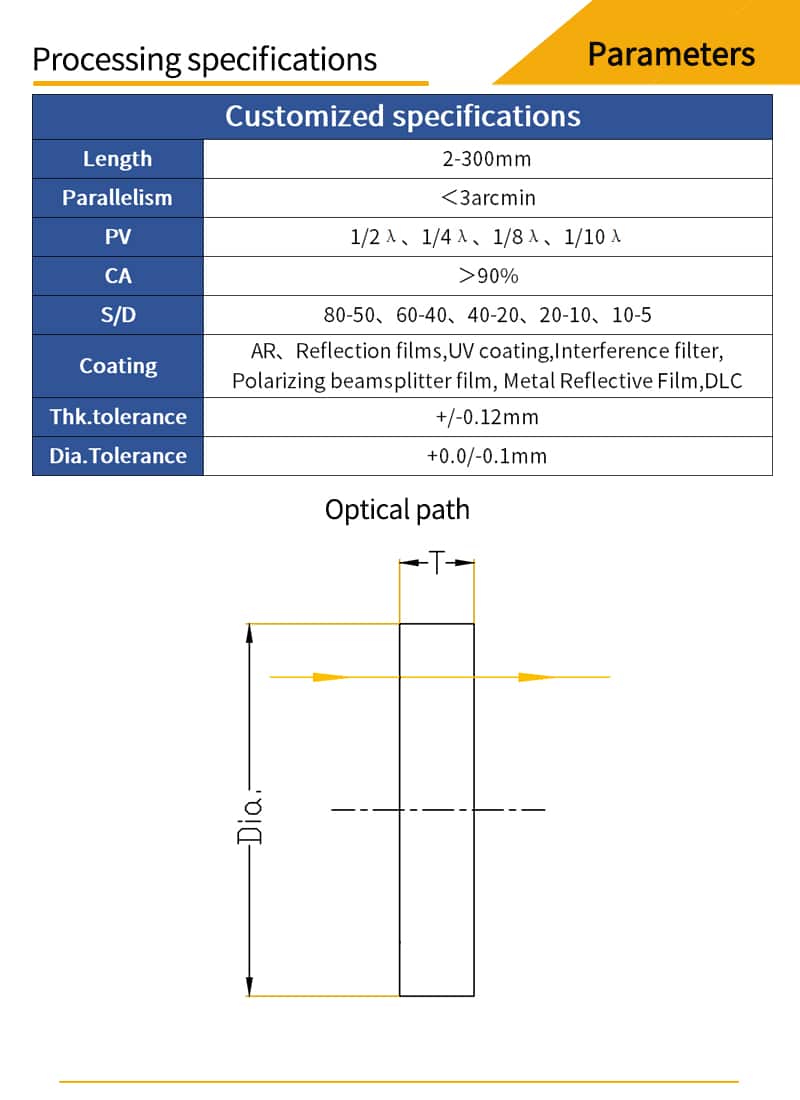

شرکت ما قادر به تولید پنجره‌های مستطیلی BaF₂ با ابعاد ۲ تا ۳۰۰ میلی‌متر و ضخامت ۰٫۱۲ تا ۶۰ میلی‌متر (با دقت سطح ۲۰-۱۰ و انحراف موج ۱/۱۰ طول موج @۶۳۳ نانومتر) است. فرآیندهای پرداخت شامل:

• پولیش دیسک ژله‌ای

• پولیش سرعت بالا

• پولیش حلقوی

• پولیش CNC

تجهیزات کنترل کیفیت:

• اینترفرومتر ZYGO و میکروسکوپ AFM

• مترهای انعکاس و عبور برای اندازه‌گیری انحراف مرکزی

• گونیومتر ۱۵ ثانیه‌ای

• سیستم مرکز‌یابی UV ژل

• ضخامت‌سنج لیزری غیرتماسی

• تصویربردار ۲بعدی و سنجش‌گر قطر کره

گزینه‌های پوشش (کوتیнг):

• MgF₂

• پوشش ضد بازتابش UV (UV-AR)

• پوشش ضد بازتابش محدوده UV-VIS

• پوشش ضد بازتابش گسترده VIS (VIS-EXT)

• پوشش ضد بازتابش VIS-NIR

• پوشش ضد بازتابش NIR I و NIR II

• پوشش ضد بازتابش مخابراتی (Telecom-NIR)

• پوشش ضد بازتابش SWIR

• پوشش ضد بازتابش لیزر YAG (YAG-BBAR)

این محصولات با دقت بالا و کیفیت عالی برای کاربردهای حساس در اپتیک و لیزر طراحی شده‌اند.

پنجره‌های نوری فلوئورید باریم (BaF₂)

تعریف و کاربرد:

پنجره‌های نوری، صفحاتی از جنس شیشه‌های اپتیکی هستند که پس از فرآیندهای سنگ‌زنی و پولیش، دو سطح کاملاً موازی و صیقلی پیدا می‌کنند. از این قطعات به‌طور رایج به عنوان محافظ برای حسگرهای الکترونیکی، لنزهای اپتیکی و تجهیزات لیزری استفاده می‌شود. پنجره‌های نوری بدون تأثیرگذاری بر بزرگ‌نمایی سیستم، تنها به عنوان یک رابط شفاف و محافظ عمل می‌کنند.

مواد و کاربردهای تخصصی:

فلوئورید باریم (BaF₂) یک ماده اپتیکی با کاربردهای گسترده است که به صورت لنز، تقسیم‌کننده پرتو (بیم‌اسپلیتر)، فیلتر، منشور و پنجره نوری در سیستم‌های زیر استفاده می‌شود:

• سیستم‌های تصویربرداری کریوژنیک (خنک‌سازی عمیق)

• سیستم‌های اپتیکی هوافضا

• سیستم‌های لیزری و اپتیک پرتوان

توانایی‌های تولیدی:

شرکت ما قادر به تولید پنجره‌های BaF₂ در ابعاد و ضخامت‌های متنوع مطابق با نیازهای دقیق مشتریان است. این محصولات با دقت بالا و کیفیت اپتیکی مطلوب برای کاربردهای حساس صنعتی و تحقیقاتی ارائه می‌شوند.

تمامی پنجره‌های تولیدی از استانداردهای دقیق موازی بودن سطوح، پرداخت اپتیکی و کیفیت انتقال نور پیروی می‌کنند.

پنجره‌های اپتیکی

پنجره‌های اپتیکی صفحاتی از جنس شیشه‌های اپتیکی هستند که پس از فرآیندهای سنگ‌زنی و پرداخت، به دو سطح کاملاً موازی و صیقلی تبدیل می‌شوند. این قطعات عمدتاً به عنوان محافظ برای حسگرهای الکترونیکی، لنزهای اپتیکی و هدهای پردازش لیزری مورد استفاده قرار می‌گیرند.

ملاحظات انتخاب پنجره اپتیکی:
در انتخاب پنجره اپتیکی باید به دو ویژگی کلیدی توجه ویژه داشت:

1. ویژگی‌های انتقال نور ماده (خواص اپتیکی)

2. ویژگی‌های مکانیکی

پارامترهای مهم در پنجره‌های اپتیکی:

• ضریب انتقال نور (Transmission)

• کیفیت سطح (Surface quality)

• ضخامت (Thickness)

• درجه موازی بودن سطوح (Parallelism)

• جنس ماده پایه (Substrate material)

• سایر ویژگی‌های تخصصی

انتخاب بهینه این پارامترها باید بر اساس نیازهای خاص هر کاربرد انجام پذیرد. به عنوان مثال، در کاربردهای لیزری پرتوان علاوه بر ضریب انتقال نور بالا، استحکام مکانیکی و مقاومت حرارتی نیز از اهمیت ویژه‌ای برخوردار است.

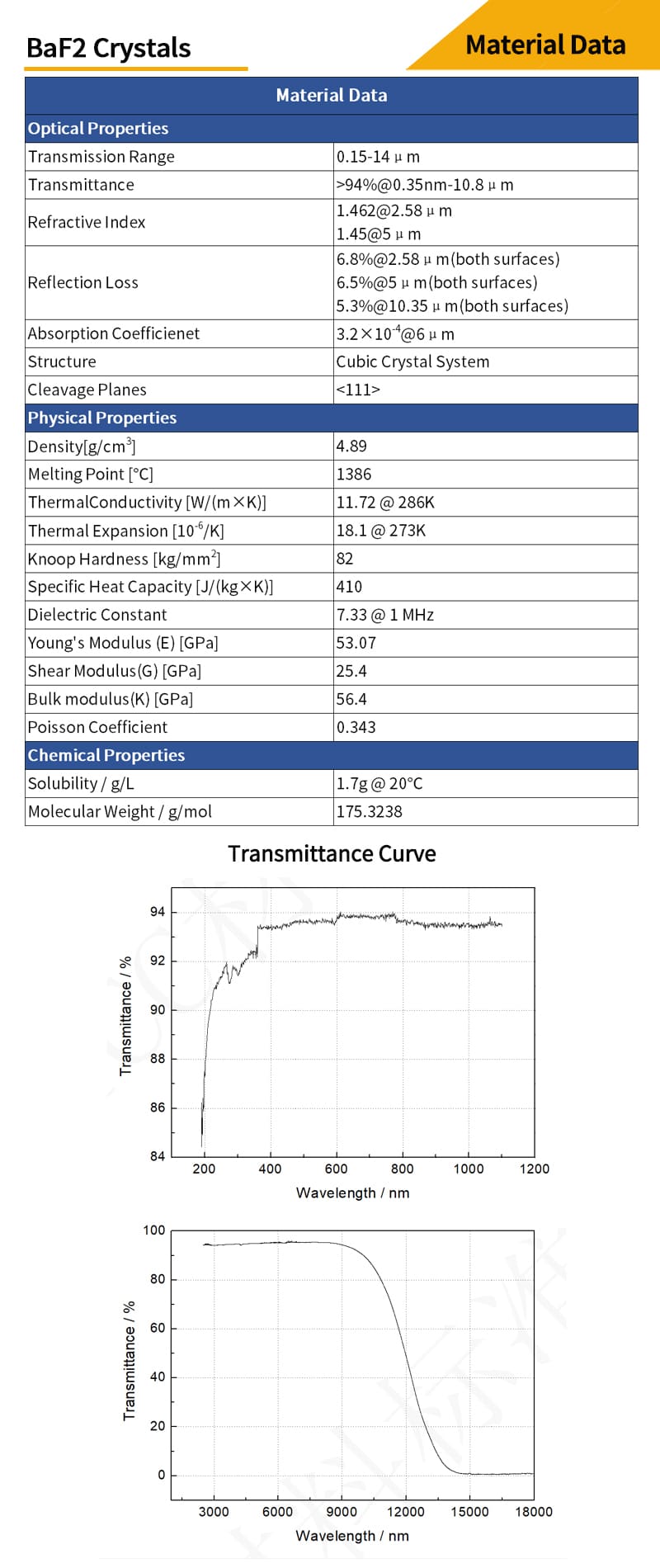

ویژگی‌های اپتیکی فلوئورید باریم (BaF₂)

فلوئورید باریم از طیف گسترده عبور نور در محدوده 200 نانومتر تا 11 میکرومتر برخوردار است. اگرچه این خاصیت تا حدی مشابه فلوئورید کلسیم (CaF₂) می‌باشد، اما فلوئورید باریم کارایی بهتری در محدوده بالای 10 میکرومتر از خود نشان می‌دهد؛ برخلاف فلوئورید کلسیم که در این محدوده به صورت خطی از کارایی آن کاسته می‌شود.

از دیگر مزایای برجسته فلوئورید باریم می‌توان به خاصیت سینتیلاسیون (تابش نوری) عالی آن اشاره کرد. این ویژگی به همراه محدوده عبور گسترده، این ماده را به گزینه‌ای ایده‌آل برای ساخت مولفه‌های اپتیکی مادون قرمز و فرابنفش تبدیل کرده است.

کاربردهای کلیدی:

• ساخت قطعات اپتیکی برای سیستم‌های مادون قرمز (IR)

• تولید المان‌های اپتیکی فرابنفش (UV)

• کاربرد در سیستم‌های سینتیلاسیون و آشکارسازی

• استفاده در تجهیزات طیف‌سنجی پیشرفته

این ماده به دلیل خواص منحصر به فردش، در بسیاری از کاربردهای تخصصی اپتیکی جایگزین مناسبی برای سایر مواد مشابه محسوب می‌شود.

ویژگی‌های فلوئورید باریم (BaF₂) به عنوان ماده اپتیکی

فلوئورید باریم (BaF₂) با ضریب عبور نوری نزدیک به 90% در محدوده گسترده 200 تا 9500 نانومتر، یکی از مواد اپتیکی ممتاز محسوب می‌شود. این ماده علاوه بر خواص انتقال نور عالی، از مقاومت بالایی در برابر تابش پرانرژی برخوردار است که آن را برای کاربردهای خاص ایده‌آل می‌سازد.

محدودیت‌ها و ملاحظات کاربردی:

• حساسیت به رطوبت: نقطه ضعف اصلی این ماده، مقاومت کم در برابر آب است. در معرض رطوبت و دمای 500 درجه سانتیگراد، افت محسوسی در عملکرد آن مشاهده می‌شود.

• محدوده دمای کاری: در محیط‌های خشک، این ماده تا دمای 800 درجه سانتیگراد قابل استفاده است.

دستورالعمل ایمنی در کار با قطعات BaF₂:

1. هنگام کار با قطعات اپتیکی ساخته شده از فلوئورید باریم همیشه از دستکش استفاده شود.

2. پس از کار، دست‌ها باید به طور کامل شسته شوند.

3. از تماس مستقیم پوست با سطح قطعات اجتناب گردد.

این ملاحظات ایمنی به منظور جلوگیری از آلودگی سطحی و حفظ سلامت کاربران ضروری می‌باشد. فلوئورید باریم با وجود محدودیت‌های ذکر شده، به دلیل خواص اپتیکی منحصر به فرد، همچنان گزینه‌ای ارزشمند در ساخت قطعات اپتیکی تخصصی محسوب می‌شود.

پوشش‌های اپتیکی (Optical Coatings)

پوشش‌های اپتیکی به فرآیند اعمال لایه‌های نازک از مواد دی‌الکتریک شفاف یا فلزات بر روی سطح زیرلایه به روش‌های فیزیکی یا شیمیایی اطلاق می‌شود. هدف اصلی از این فرآیند، تغییر ویژگی‌های بازتاب و عبور نور در سطح ماده است تا نیازهای مختلف اپتیکی از جمله:

• کاهش یا افزایش بازتاب نور
• تقسیم پرتو (Beam Splitting)
• تفکیک رنگی (Color Separation)
• فیلتراسیون نوری (Light Filtering)
• کنترل پلاریزاسیون (Polarization)

انواع پوشش‌های قابل ارائه:

1. لایه‌های ضد بازتاب (Anti-Reflective Coatings):

   • پوشش‌های پهن‌باند برای محدوده‌های مختلف طیفی:

     • فرابنفش (UV)

     • مرئی (Visible)

     • فروسرخ نزدیک (NIR)

     • فروسرخ میانی (Mid-IR)

2. لایه‌های بازتاب‌بالا (High-Reflective Coatings)

3. لایه‌های طیفی (Spectral Coatings)

4. لایه‌های فلزی (Metallic Coatings)

این پوشش‌ها با استفاده از تکنولوژی‌های پیشرفته لایه‌گذاری و با دقت نانومتری تولید می‌شوند تا بالاترین کارایی اپتیکی را در کاربردهای مختلف از جمله سیستم‌های لیزر، اپتیک فضایی و دستگاه‌های اندازه‌گیری دقیق ارائه دهند. انتخاب نوع پوشش باید بر اساس نیازهای خاص هر کاربرد و با در نظر گرفتن پارامترهایی مانند محدوده طیفی، زاویه تابش و شرایط محیطی انجام پذیرد.

پنجره‌های اپتیکی فلوئورید باریم (BaF₂) در گریدهای مختلف

گرید VIR (مرئی-فروسرخ نزدیک-فروسرخ میانی)

• اندازه‌های استاندارد:
  φ60×150 میلی‌متر، φ80×150 میلی‌متر

• حداکثر اندازه قابل تولید:
  φ190×50 میلی‌متر

• محدوده کاری:
  400 نانومتر تا 10 میکرومتر

• ضریب عبور متوسط:
  بیش از 90% برای نمونه‌های 10 میلی‌متری در محدوده 0.4-9.0 میکرومتر

• ساختار بلوری:
  تک‌بلوری، زیرساختاری، چندبلوری

• عبور داخلی:
  بیش از 99% در 400 نانومتر (نمونه 10 میلی‌متری)

• دوگانگی تنشی:
  20-10 نانومتر بر سانتیمتر (مواد معمولی بدون نیاز به آنیل)
  حداکثر 10 نانومتر بر سانتیمتر (بلورهای آنیل شده)

• یکنواختی اپتیکی:
  50-3 ppm در طول موج 633 نانومتر

• آزمون نور سبز:
  بدون ستون نور، حباب یا ذرات پراکنده در توان 125-25 میلی‌وات

• تولید فلورسانس: مجاز

گرید UV (فرابنفش)

• اندازه‌های استاندارد:
  φ60×150 میلی‌متر، φ80×150 میلی‌متر

• حداکثر اندازه قابل تولید:
  φ130×50 میلی‌متر

• محدوده کاری:
  200 نانومتر تا 10 میکرومتر

• ضریب عبور:
  بیش از 85% در محدوده 200-400 نانومتر (نمونه 10 میلی‌متری)
  جذب صفر در 205 نانومتر و کمتر از 0.2% در 306±5 نانومتر

• ساختار بلوری:
  تک‌بلوری، زیرساختاری، چندبلوری

• عبور داخلی:
  بیش از 99% در 400 نانومتر (نمونه 10 میلی‌متری)

• دوگانگی تنشی:
  20-10 نانومتر بر سانتیمتر (مواد معمولی بدون نیاز به آنیل)
  حداکثر 10 نانومتر بر سانتیمتر (بلورهای آنیل شده)

• یکنواختی اپتیکی:
  20-3 ppm در طول موج 633 نانومتر

• آزمون نور سبز:
  بدون ستون نور، حباب یا ذرات پراکنده در توان 125-25 میلی‌وات

• تولید فلورسانس: عدم وجود فلورسانس در 400 نانومتر

ملاحظات فنی:

1. کلیه محصولات با دقت اپتیکی بالا و مطابق با استانداردهای صنعتی تولید می‌شوند.

2. انتخاب بین گریدهای مختلف باید بر اساس نیازهای خاص کاربرد (محدوده طیفی، یکنواختی و …) انجام شود.

3. برای کاربردهای حساس به فلورسانس، گرید UV توصیه می‌شود.

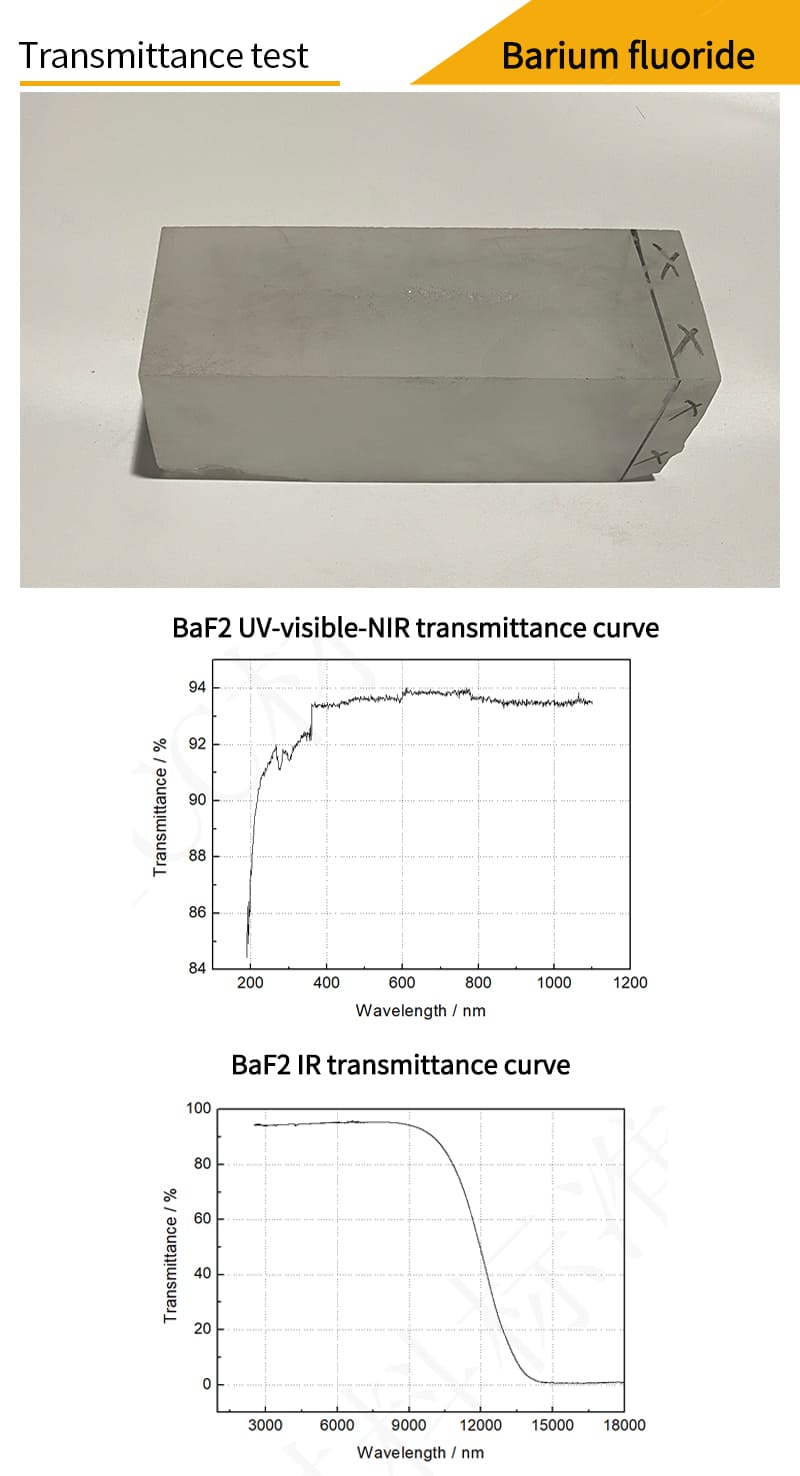

آزمون عبور نور (Transmittance Test)

تجهیزات آزمایشگاهی مورد استفاده:

• اسپکتروفتومتر مرئی-فرابنفش (UV-Visible Spectrophotometer)

• اسپکتروفتومتر مادون قرمز با تبدیل فوریه (FTIR Spectrophotometer)

ویژگی‌های نمونه‌های آزمایشی:

• جنس نمونه: بلورهای فلوئورید باریم (BaF₂)

• ابعاد نمونه:

  • قطر: بین 20 تا 50 میلی‌متر

  • ضخامت: 0.5 ± 10 میلی‌متر

• پرداخت سطح:

  • کیفیت سطح پرداخت شده: 80/50 (مطابق استانداردهای اپتیکی)

  • سطوح نمونه باید به دقت صیقل داده شده باشند

روش اجرای آزمون:

1. نمونه‌ها پس از آماده‌سازی و پرداخت سطح، تحت شرایط کنترل‌شده آزمایش می‌شوند.

2. اندازه‌گیری ضریب عبور در محدوده‌های طیفی مختلف انجام می‌گیرد.

3. داده‌های به‌دست‌آمده با استانداردهای تعیین‌شده مقایسه می‌شوند.

ملاحظات مهم:

• دمای محیط و رطوبت نسبی در حین آزمایش باید ثابت نگه داشته شوند.

• نمونه‌ها باید قبل از آزمایش از نظر آلودگی‌های سطحی بررسی و در صورت نیاز تمیز شوند.

• برای نتایج دقیق‌تر، توصیه می‌شود اندازه‌گیری‌ها در چند نقطه مختلف از سطح نمونه انجام شود.

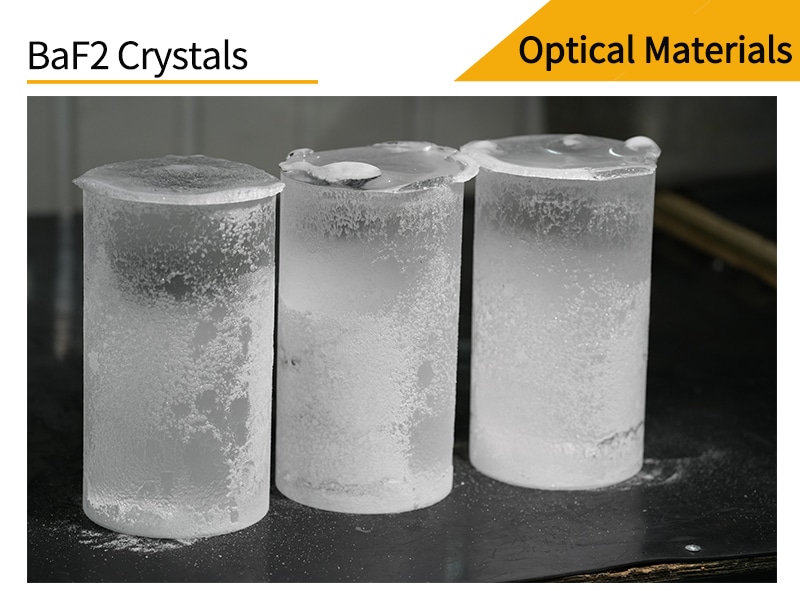

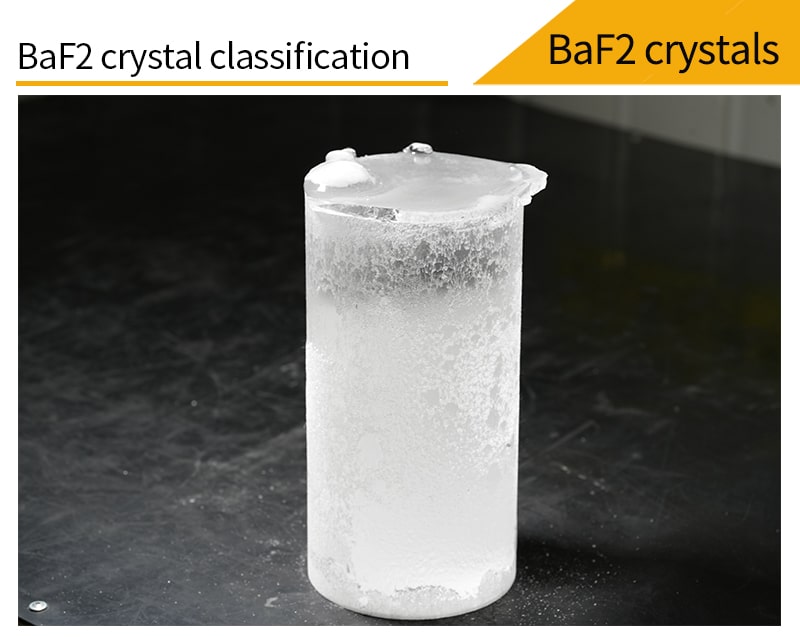

بلورهای تک‌کریستال (Monocrystalline)

ویژگی‌های ظاهری:

• در بررسی بصری با نور روز و با چشم غیرمسلح:

  • هیچ مرز دانه‌ای (grain boundary) قابل مشاهده نیست

  • نوارهای موج‌دار یا ساختارهای سبدبافتی (wicker-like stripes) دیده نمی‌شود

خصوصیات ساختاری:

• ساختار بلوری کاملاً یکنواخت و همگن

• عدم وجود ناهمگنی‌های ماکروسکوپی در سطح

• یکپارچگی ساختاری در تمام حجم نمونه

ملاحظات کنترل کیفی:

1. بازرسی بصری باید تحت نور سفید استاندارد انجام شود

2. زاویه دید باید عمود بر سطح نمونه باشد

3. نمونه باید از نظر آلودگی‌های سطحی کاملاً تمیز باشد

کاربردهای ویژه:

• اپتیک دقیق با کارایی بالا

• سیستم‌های لیزری پرتوان

• تجهیزات طیف‌سنجی دقیق

• کاربردهای فضایی و نظامی حساس

این نوع بلورها به دلیل ساختار کاملاً منظم اتمی، خواص اپتیکی و مکانیکی یکنواخت‌تری نسبت به نمونه‌های چندکریستالی ارائه می‌دهند.

بلورهای زیرساختاری (Sub-crystalline)

مشخصات ظاهری:

• در بررسی بصری با نور روز و با چشم غیرمسلح:

  • نوارهای بیدمانند (willow stripes) روی سطح بلور مشاهده می‌شود

  • مساحت این نوارها کمتر از ۱/۶ قطر انتهایی نمونه است

  • این نوارها پس از پرداخت سطح کاملاً محو می‌شوند

ویژگی‌های ساختاری:

• ساختار بلوری نیمه‌یکنواخت با نقص‌های محدود

• وجود ناهمگنی‌های کنترل‌شده در مقیاس ماکروسکوپی

• حفظ خواص اپتیکی اصلی پس از پرداخت نهایی

کاربردهای صنعتی:

• مناسب برای سیستم‌های اپتیکی با کاربردهای نیمه‌دقیق

• تجهیزات اندازه‌گیری صنعتی

• قطعات اپتیکی با نیازمندی‌های متوسط

ملاحظات فنی:

1. کیفیت نهایی محصول پس از پرداخت سطح کاملاً قابل قبول است

2. این نوع ساختار برای بسیاری از کاربردهای صنعتی کفایت می‌کند

3. هزینه تولید نسبت به نمونه‌های تک‌کریستال پایین‌تر است

این نوع بلورها با وجود نقص‌های ساختاری محدود، برای بسیاری از کاربردهای صنعتی که نیاز به کیفیت بسیار بالا ندارند، گزینه مقرون‌به‌صرفه‌ای محسوب می‌شوند.

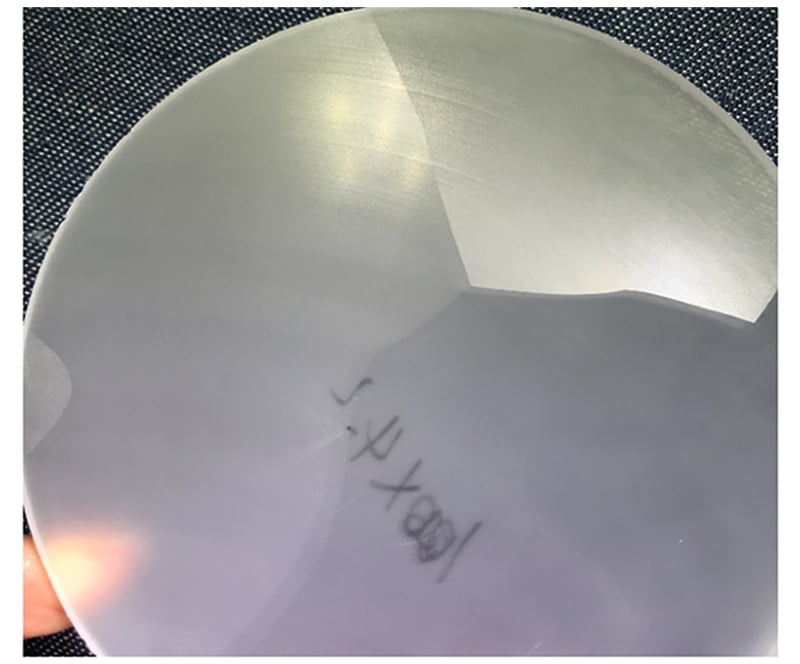

ساختار چندکریستالی (Polycrystalline)

ویژگی‌های ظاهری:

• در بررسی بصری با نور روز و با چشم غیرمسلح:

  • خطوط مرز دانه‌های بلوری (crystal boundary lines) به وضوح قابل مشاهده است

  • این مرزها به صورت کاملاً نفوذکننده در ساختار دیده می‌شوند

  • اختلاف درجه روشنایی و تاریکی در دو طرف مرزهای بلوری کاملاً محسوس است

خصوصیات ساختاری:

• تجمع دانه‌های بلوری با جهت‌گیری‌های متفاوت

• وجود مرزهای دانه‌ای واضح بین کریستالیت‌ها

• ناهمگونی اپتیکی در سطح ماکروسکوپی

ملاحظات کیفی:

1. بررسی باید تحت نور طبیعی و با زاویه دید مناسب انجام شود

2. نمونه نباید تحت هیچگونه پرداخت اپتیکی قرار گرفته باشد

3. تفاوت کنتراست نور در دو طرف مرزها باید کاملاً متمایز باشد

کاربردهای متداول:

• قطعات اپتیکی با کاربردهای عمومی

• تجهیزات صنعتی با نیازمندی‌های متوسط

• سیستم‌های غیرحساس به ناهمگونی اپتیکی

نکات فنی مهم:

• این ساختار به دلیل وجود مرزهای دانه‌ای، برای کاربردهای اپتیکی دقیق توصیه نمی‌شود

• هزینه تولید به مراتب کمتر از نمونه‌های تک‌کریستالی است

• خواص مکانیکی ممکن است در جهات مختلف متفاوت باشد

این نوع ساختار برای کاربردهایی که نیاز به کیفیت اپتیکی بسیار بالا ندارند، گزینه اقتصادی مناسبی محسوب می‌شود.

مواد اپتیکی و کاربردهای آنها

1. شیشه اپتیکی N-BK7:

• پرکاربردترین شیشه اپتیکی برای تولید قطعات با کیفیت بالا

• محدوده عبور عالی از مرئی تا فروسرخ نزدیک (350-2000 نانومتر)

• کاربردهای اصلی: تلسکوپ‌ها، سیستم‌های لیزری

• جایگزین مناسب زمانی که مزایای سیلیکا گداخته UV مورد نیاز نباشد

2. سیلیکا گداخته UV:

• محدوده عبور گسترده از UV تا فروسرخ نزدیک (185-2100 نانومتر)

• یکنواختی بهتر و ضریب انبساط حرارتی کمتر نسبت به N-BK7

• مناسب برای کاربردهای لیزر پرتوان و سیستم‌های تصویربرداری دقیق

3. فلوئورید کلسیم (CaF₂):

• عبور بالا و ضریب شکست پایین در محدوده 180 نانومتر تا 8 میکرومتر

• کاربردهای اصلی: پنجره‌ها و لنزها در طیف‌سنج‌ها و سیستم‌های تصویربرداری حرارتی

• مقاومت بالا در برابر لیزرهای اگزایمر

4. فلوئورید باریم (BaF₂):

• محدوده عبور گسترده (200 نانومتر تا 11 میکرومتر)

• مقاوم در برابر تابش‌های پرانرژی

• خاصیت سینتیلاسیون عالی

• معایب: مقاومت کم در برابر رطوبت (حداکثر دمای کاری 500 درجه در محیط مرطوب و 800 درجه در محیط خشک)

• نکته ایمنی: نیاز به استفاده از دستکش هنگام کار

5. فلوئورید منیزیم (MgF₂):

• محدوده کاری ایده‌آل (200 نانومتر تا 6 میکرومتر)

• مقاومت عالی در برابر:

  • خوردگی شیمیایی

  • آسیب لیزری

  • شوک مکانیکی و حرارتی

• سختی موس: 415

• ضریب شکست: 1.38

6. سلنید روی (ZnSe):

• محدوده عبور بالا (600 نانومتر تا 16 میکرومتر)

• کاربردهای اصلی:

  • تصویربرداری حرارتی

  • سیستم‌های پزشکی

  • لیزرهای CO₂ پرتوان

• معایب:

  • نرمی ماده (سختی موس 120)

  • حساسیت به خراش

• نکات نگهداری:

  • نیاز به دستکش یا پوشش انگشت

  • ممنوعیت استفاده از پنس

7. سیلیکون (Si):

• محدوده کاری: فروسرخ نزدیک (1.2-8 میکرومتر)

• مزایا:

  • چگالی پایین (مناسب برای کاربردهای حساس به وزن)

  • سختی بالا (سختی موس 1150)

• محدودیت: جذب قوی در 9 میکرومتر (نامناسب برای لیزر CO₂)

8. ژرمانیم (Ge):

• محدوده کاری: فروسرخ نزدیک (2-16 میکرومتر)

• مزایا:

  • ضریب شکست بالا

  • ابیراهی رنگی کم

• محدودیت‌ها:

  • حساسیت به دما (حداکثر دمای کاری 100 درجه سانتیگراد)

  • چگالی بالا (5.33 گرم بر سانتیمتر مکعب)

• کاربردهای ویژه:

  • تصویربرداری حرارتی

  • سیستم‌های FLIR

9. ZnS تولید شده به روش CVD:

• تنها ماده اپتیکی (پس از الماس) با پوشش طیفی کامل از مرئی تا فروسرخ دور

• کاربردهای پیشرفته:

  • پنجره‌های “سه-اپتیکی”

  • سیستم‌های تصویربرداری حرارتی با وضوح بالا

  • پنجره‌های ترکیبی فروسرخ/لیزر

هر یک از این مواد با توجه به ویژگی‌های منحصر به فرد خود، در کاربردهای خاص اپتیکی و فوتونیکی مورد استفاده قرار می‌گیرند. انتخاب ماده مناسب باید بر اساس نیازهای طیفی، مکانیکی و محیطی هر کاربرد انجام شود.
